Логические модули LOGO!

Контроллер Siemens (Сименс) модульного типа с высокой степенью универсальности LOGO!8.3 (Сименс Лого 8.3.) из линейки продуктов Siemens SIMATIC имеет встроенные каналы ввода-вывода, интерфейс Ethernet и позволяет решать задачи автоматического управления различными технологическими процессами (например, системами АСУ ТП), а также управления инженерными системами зданий и сооружений - насосами, системами вентиляции, кондиционирования.

Логические модули Siemens LOGO! 8.3 оснащены встроенным Web-сервером, доступ к которому может выполняться с обычных и с планшетных компьютеров.

Наличие интерфейса Ethernet позволяет одному логическому модулю LOGO поддерживать 8 статических соединений. Возможны два режима обмена данными: «Master-Master» и «Master-Slave», что позволяет организовать систему распределенного ввода-вывода. Предусмотрена возможность S7 –коммуникаций.

Для конфигурирования и программирования ПЛК LOGO!8.3 используется программное обеспечение LOGO!Soft Comfort 8. Программы разрабатывают на языках LAD или FBD. LOGO! Soft Comfort V8.3 позволяет программировать логические модули LOGO! всех предшествующих версий.

Программное обеспечение LOGO! Soft Comfort V8.3 дает широкие возможности осуществлять удобную реализацию алгоритмов управления и позволяет дистанционно, по сети Industrial Ethernet, выполнять отладку программ логических модулей (контроллеров). Кроме того, ЛОГО! Софт Комфорт V8.3 дает возможность конфигурировать сетевые соединения логических модулей LOGO! 0BA8. Программное обеспечение LOGO!Soft Comfort поставляется бесплатно после приобретения оборудования серии LOGO!8.

Состав контроллера Siemens LOGO! 8.3:

Обязательным компонентом LOGO! является логический модуль LOGO!Basic или LOGO!Pure. При необходимости к логическому модулю добавляют:

• модули ввода-вывода дискретных сигналов DM8/DM16;
• модули ввода и вывода аналоговых сигналов AM2/AM2 RTD/AM2 AQ;
• коммутационные модули LOGO!CSM, LOGO!CMR2020;
• текстовой дисплей LOGO!TDE;
• модули бесшумных контакторов LOGO!Contact;
• блоки питания LOGO!Power.

Монтаж модулей и блоков LOGO! выполняется на монтажной 35 мм рейке DIN.

Логические (базовые) модули Сименс ЛОГО! 8.3.

• Модули LOGO!Basic имеют в своем составе дисплей (6 строк, 32 символа) и клавиатуру.
• модули LOGO!Pure без дисплея и клавиатуры.
• Напряжение питания для различных модификаций: 12 VDC, 24VDC, 230VAC.
• Входы-выходы: 8DI (4AI), 4DO.
• Интерфейс Ethernet, 10/100Mбит/с, 1xRJ45.
• Интерфейс подключения модулей расширения.
• Слот для Micro SD (FAT32).
• Web-сервер.

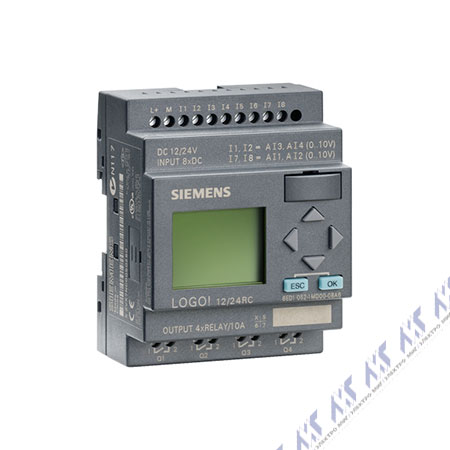

LOGO!Basic с дисплеем и клавиатурой	LOGO!12/24RCE: питание 12/24VDC; DI 8x 12/24 VDC, опционально 4 импульсных/ аналоговых входа; DO 4 реле, до 10 A на контакт (активная нагрузка)	6ED1052-1MD00-0BA8
	LOGO! 24CE: питание 12/24VDC; DI 8x 24 VDC, опционально 4 импульсных/аналоговых входа; DO 4 полупроводниковых выхода 24 VDC/ 0.3 A	6ED1052-1CC01-0BA8
	LOGO! 24RCE: питание 24VDC; DI 8x 12/24 VDC,  DO 4 реле, до 10 A на контакт (активная нагрузка)	6ED1052-1HB00-0BA8
	LOGO! 230RC: питание 230VAC; DI 8x230 VAC/DC; 4DO реле	6ED1052-1FB00-0BA8

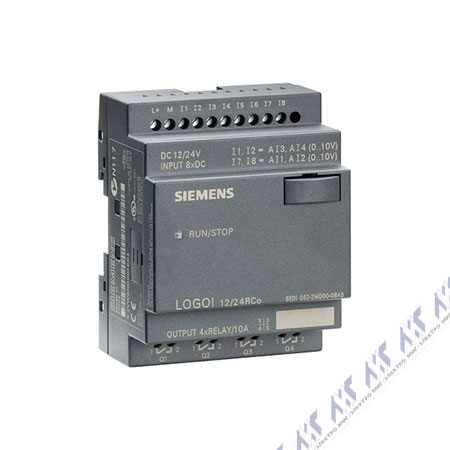

LOGO!Pure без дисплея и клавиатуры	LOGO!12/24RCEo: питание 12/24VDC; DI 8x 12/24 VDC, опционально 4 импульсных/ аналоговых входа;  DO 4 реле, до 10 A на контакт (активная нагрузка)	6ED1052-2MD00-0BA8
	LOGO! 24CEo: питание 12/24VDC; DI 8x 24 VDC, опционально 4 импульсных/аналоговых входа; DO 4 полупроводниковых выхода 24 VDC/ 0.3 A	6ED1052-1CC01-0BA8

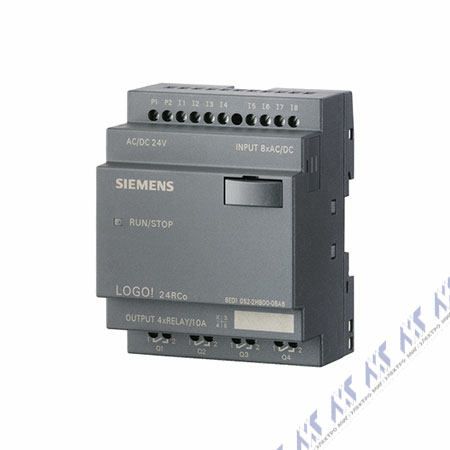

	LOGO! 24RCEo: питание 24VDC; DI 8x 12/24 VDC,  DO 4 реле, до 10 A на контакт (активная нагрузка)	6ED1052-2HB00-0BA8
	LOGO! 230RC: питание 230VAC; DI 8x230 VAC/DC ; 4DO реле	6ED1052-2FB00-0BA8

Контроллер Siemens LOGO! 8.3: модули ввода-вывода

При необходимости количество входных и выходных сигналов, обрабатываемых одним логическим модулем, может быть увеличено применением модулей расширения и количество каналов одного логического модуля может составлять:

• 24 дискретных входов;
• 20 дискретных выходов;
• 8 аналоговых входов;
• 8 аналоговых выходов.

При наличии ведомых логических модулей (сеть Master-Slave) количество входов-выходов увеличивается дополнительно на:

• 64 сетевых дискретных входов;
• 64 сетевых дискретных выходов;
• 32 сетевых аналоговых входа;
• 32 сетевых аналоговых выхода.

Модули аналоговых сигналов следует устанавливать после модулей дискретных сигналов.

Внимание! Подключение к внутренней шине логических модулей LOGO!8 модулей расширения более ранних версий не допускается.

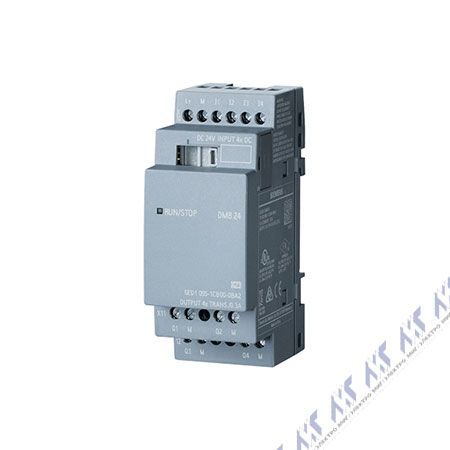

Модуль дискретных сигналов LOGO!DM8	DM8 24: питание 24VDC; DI 4x 24 VDC; DO 4x =24 VDC, вых.ток 0.3 A	6ED1055-1CB00-0BA2
	DM8 12/24R: питание 12/24VDC; DI 4x 12/24VDC; DO 4x реле, до 5 A на контакт (активная нагрузка)	6ED1055-1MB00-0BA2
	DM8 230R: питание 230VAC/DC; DI 4x 230VAC/DC; DO 4x реле, до 5 A на контакт (активная нагрузка)	6ED1055-1FB00-0BA2

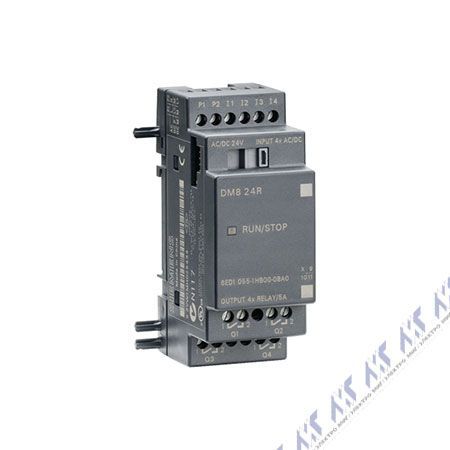

	DM8 24R: питание 24VAC/DC; DI 4x 24VAC/DC; DO 4x реле, до 5 A на контакт (активная нагрузка)	6ED1055-1HB00-0BA2

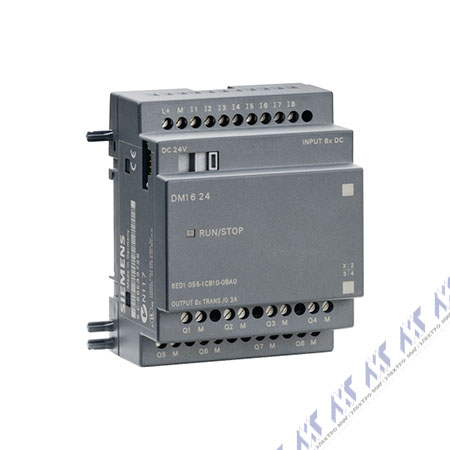

Модуль дискретных сигналов LOGO!DM16	DM16 24: питание 24VDC; DI 8x 24 VDC; DO 8x =24 VDC, вых.ток 0.3 A	6ED1055-1CB10-0BA2

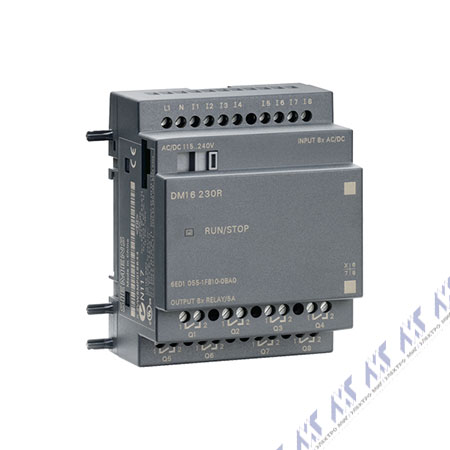

	DM16 230R: питание 230VAC/DC; DI 8x 230VAC/DC; DO 8x реле, до 5 A на контакт (активная нагрузка)	6ED1055-1FB10-0BA2

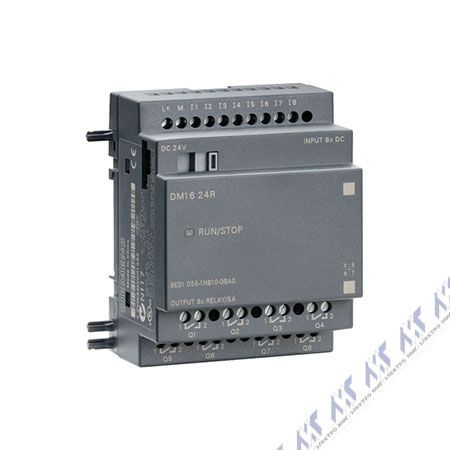

	DM8 24R: питание 24VAC/DC; DI 8x 24VAC/DC; DO 8x реле, до 5 A на контакт (активная нагрузка)	6ED1055-1NB10-0BA2

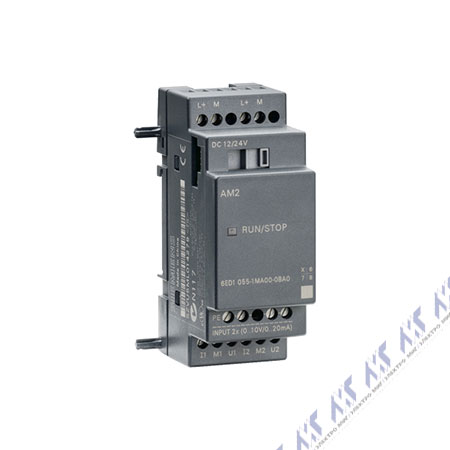

Модули аналоговых сигналов AM2	AM2: питание 12/24VDC; 2xAI; 0…10V/0…20mA	6ED1055-1MA00-0BA2

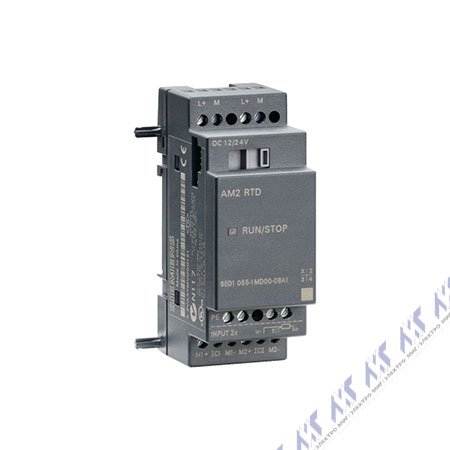

	AM2 RTD: питание 12/24VDC; 2xAI Pt100/1000-50… +200ºC (термометры сопротивления)	6ED1055-1MD00-0BA2
	AM2 AQ ( 2 выхода): питание 24VDC; 2xAO; 0…10V, 0/4…20mA	6ED1055-1MM00-0BA2

Коммуникационный модуль контроллера Siemens LOGO!

Коммутационный модуль LOGO!CMR2020 служит для организации обмена данными посредством мобильной сети GSM/GPRS.

Может быть использован в качестве автономного устройства.

Обмен данными с логическим модулем осуществляется через Ethernet.

Коммутатор LOGO!CSM

Модули LOGO!CSM используют в качестве 4-х канальных неуправляемых коммутаторов в сети Industrial Ethernet.

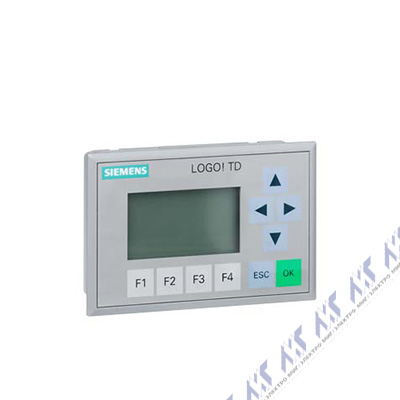

Текстовой дисплей LOGO!TDE

Дисплей LOGO!TDE имеет интерфейс Ethernet со встроенным 2-х канальным коммутатором для подключения логического модуля и прочих сетевых устройств.

Дисплей позволяет отображать сообщения в виде 6-ти строк по 40 символов.

Видимая часть экрана дает возможность отображать лишь 20 символов в строке, для просмотра сообщения полностью следует воспользоваться функцией прокрутки.

Клавиатура текстового дисплея идентична клавиатуре логического модуля и дополнена 4-мя программируемыми клавишами.

Модуль коммуникационный LOGO!СMR2020	LOGO!СMR2020, питание 12/24VDC, подключение антенн GPS и GSM/GPRS, встроенный интерфейс Ethernet, 2 DI, 2 DO.	6GK7142-7BX00-0AX0
Текстовой дисплей LOGO!TDE, питание 12/24VDC, Ethernet 2xRJ45		6ED1055-4MH00-0BA1
Коммутатор Industrial Ethernet 4-х канальный	LOGO!CSM 12/24: питание 12/24VDC	6GK7177-1MA20-0AA0
	LOGO!CSM 230: питание 230VAC	6GK7177-1FA10-0AA0
Блоки питания LOGO!Power	Вход: 85-264VAC, 24 VDC/1.3 A, 30 W	6EP1331-1SH03
	Вход: 85-264VAC, 24 VDC/2.5 A, 60 W	6EP1332-1SH43
	Вход: 85-264VAC, 24 VDC/4.0 A, 90 W	6EP1332-1SH52

Примечание: подключение внешних цепей контроллера целесообразно выполнять монтажными проводами или кабелями фирмы HELUKABEL с использованием изолированных наконечников.
