Синус фильтры

1) Время выполнения скрипта: 1743279144.8355 sec.
Новости и статьи
25.12.2024 Для чего нужны частотные преобразователи?
08.04.2024 Старт двигателя без рывков и ударов - VEDA MCD
20.07.2023 Преобразователи частоты VEDA VFD
ПОДПИШИТЕСЬ НА РАССЫЛКУ

Новости, акции, специальные предложения

Выберите рассылку
Услуги
Наличие на складе
Array
(
)
Под заказ
Отправить запрос
Артикул  PBC60216
Производитель:  VEDA

Sin-T6-450

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 400 кВт, номинальный ток 450А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019129
Под заказ
Артикул  PBC60217
Производитель:  VEDA

Sin-T6-500

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 450 кВт, номинальный ток 500А

Цена с НДС за шт:

960 672.66
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC60218
Производитель:  VEDA

Sin-T6-600

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 500 кВт, номинальный ток 600А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019133
Под заказ
Артикул  PBC60219
Производитель:  VEDA

Sin-T6-700

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 630 кВт, номинальный ток 700А

Цена с НДС за шт:

1 247 136.58
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
1019135
Под заказ
Артикул  PBC60220
Производитель:  VEDA

Sin-T6-800

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 710 кВт, номинальный ток 800А

Цена с НДС за шт:

1 455 549.97
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC60221
Производитель:  VEDA

Sin-T6-900

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 800 кВт, номинальный ток 900А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019139
Под заказ
Артикул  PBC60222
Производитель:  VEDA

Sin-T6-1100

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 1000кВт, номинальный ток 1100А

Цена с НДС за шт:

1 730 365.70
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC60223
Производитель:  VEDA

Sin-T6-1200

Синус-фильтр для преобразователей частоты Veda VF, 3x660, для мощности до 1120кВт, номинальный ток 1200А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019145
Под заказ
Артикул  PBC00201
Производитель:  VEDA

Sin-T4-004

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 1,5 кВт, номинальный ток 4,5А

Цена с НДС за шт:

34 867.56
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC00202
Производитель:  VEDA

Sin-T4-008

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 2,2 кВт, номинальный ток 8А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Под заказ
Отправить запрос
Артикул  PBC00203
Производитель:  VEDA

Sin-T4-017

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 7,5 кВт, номинальный ток 17А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Под заказ
Отправить запрос
Артикул  PBC00204
Производитель:  VEDA

Sin-T4-024

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 11 кВт, номинальный ток 24А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Под заказ
Отправить запрос
Артикул  PBC00205
Производитель:  VEDA

Sin-T4-032

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 15 кВт, номинальный ток 32А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Под заказ
Отправить запрос
Артикул  PBC00209
Производитель:  VEDA

Sin-T4-072

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 37 кВт, номинальный ток 72А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Под заказ
Отправить запрос
Артикул  PBC00206
Производитель:  VEDA

Sin-T4-038

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 18,5 кВт, номинальный ток 38А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019206
Под заказ
Артикул  PBC00207
Производитель:  VEDA

Sin-T4-048

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 22 кВт, номинальный ток 48А

Цена с НДС за шт:

189 967.68
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC00208
Производитель:  VEDA

Sin-T4-062

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 30 кВт, номинальный ток 62А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

1019210
Под заказ
Артикул  PBC00210
Производитель:  VEDA

Sin-T4-115

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 55 кВт, номинальный ток 115А

Цена с НДС за шт:

259 218.83
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
1019212
Под заказ
Артикул  PBC00211
Производитель:  VEDA

Sin-T4-180

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 90 кВт, номинальный ток 180А

Цена с НДС за шт:

361 830.64
RUB RUB USD EUR
?
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Под заказ
Отправить запрос
Артикул  PBC00212
Производитель:  VEDA

Sin-T4-260

Синус-фильтр для преобразователей частоты Veda VF, 3x380, для мощности до 132 кВт, номинальный ток 260А

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Синус фильтры

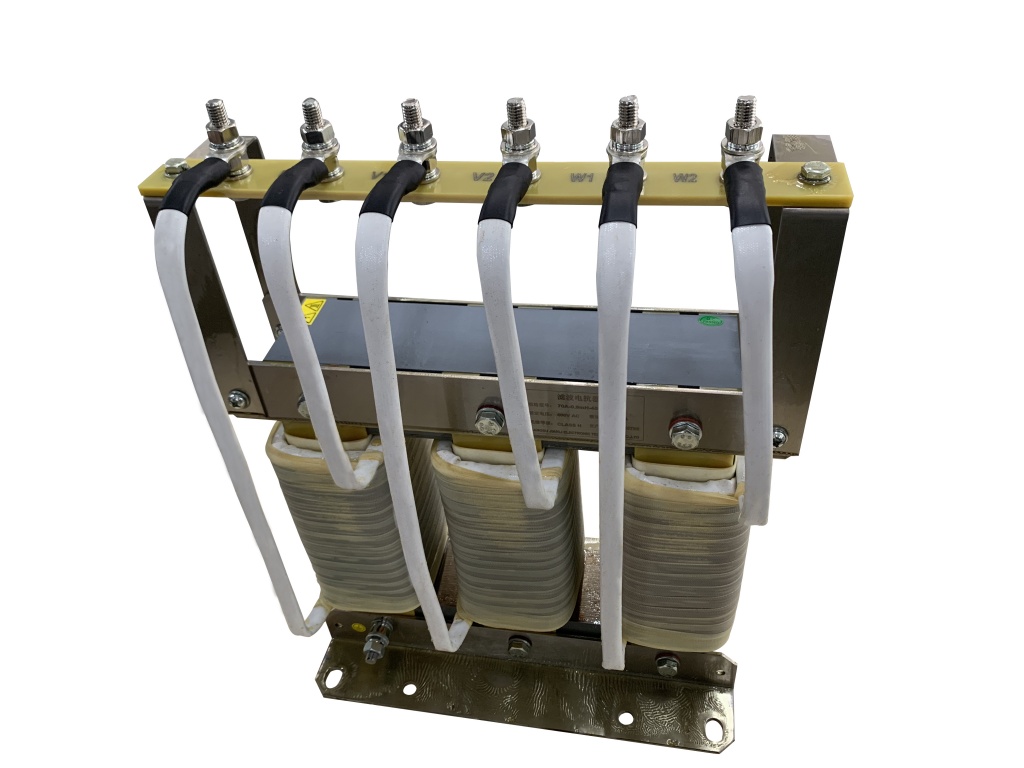

Синус фильтр veda Синус-фильтр Веда

Использование синус-фильтра в моторной цепи необходимо для возможности
эксплуатации ПЧ с электродвигателями не предназначенными для работы
преобразователями частоты (с ШИМ напряжением). Так же этот фильтр даёт возможность
использовать длинные моторные кабели (см. таблицу ниже), благодаря тому, что он
преобразует ШИМ напряжение из ПЧ в синусоидальную форму напряжения.
Тем самым он почти полностью устраняет воздействие пиковых перенапряжений dU/dt.

веда логотип.jpg


Таблица ограничения длины моторного кабеля для разных мощностей ПЧ серий VF-51 или  VF-101:

Мощность
ПЧ, кВт 		 Напряжение,
В    		Экран.
 кабель    		 Неэкран.
кабель.
 С 1%-м моторным
Дросселем ¹
(экран./неэкран.
кабель)
 С 4%-м моторным
Дросселем ¹
(неэкранированный
кабель)

Рекомендованная, с
синус-фильтром ²
(неэкранированный
кабель)

4 230/400/690 30 50 30/50 190 500 ³
5,5 230/400/690 40 70 40/70 253    500 ³
7,5 230/400/690 60 100 60/100 285 500 ³
11 230/400/690 70 110 70/110 304 500 ³
15 230/400/690 80 120 80/125 329 500 ³
18,5 230/400/690 90 135 90/135 354 500 ³
22-200 и
выше
 		230/400/690 100 150 30/50 380 500 ³
1) ПЧ может работать с дросселем в векторном режиме с длиной моторного кабеля, только до 100 м.
 При длине кабеля более 100 м ПЧ может работать с дросселем, только в U/f-режиме.
2) ПЧ может работать с синус-фильтром, только в U/f-режиме.
3) Допустимая максимальная длина моторного кабеля с синус-фильтром 2800 м, но необходимо учитывать падение
 напряжения на кабеле, что приводит к повышенному потреблению тока в ПЧ и на двигателе. Из-за чего возможен
 перегрев двигателя и необходимо использовать ПЧ и двигатель выше типоразмером, чтобы не допустить их работу
 выше номинального тока.
