Решения Wöhner для систем энергораспределения в промышленности и гражданском строительстве

Технологическое партнерство фирм «МИГ Электро» и Wöhner.

Современные низковольтные распределительные системы вряд ли можно себе представить без систем сборных шин. Самой распространенной в применении является система с межшинным расстоянием 60 мм.

Генеральный директор компании «МИГ Электро» Павел Николаевич Федосов задал вопросы главе представительства компании Wоhner в Москве господину Гюнтеру Рацеку.

П. Федосов: Почему именно система 60 мм так популярна в распределительных системах?

Г. Рацек: Компактность, быстрый монтаж, установка приборов на шины без механической обработки, безопасность и возможность дальнейшего расширения — вот только некоторые положительные свойства системы 60 мм, появление которой на рынке было положено в 80-х годах компанией Wöhner. Шины служат не только для расположения и крепления на них приборов, но и для подвода и распределения электроэнергии. Это означает с одной стороны экономию места и оптимальное использование пространства в распределительном шкафу, а с другой — уменьшение времени монтажа и, соответственно, снижение расходов. Эти преимущества с течением времени все более и более признавались клиентами, и, как следствие, находили широкое применение. Теперь эти системы относятся к промышленному стандарту.

П. Федосов: Какие решения для этого предлагаются компанией Wöhner?

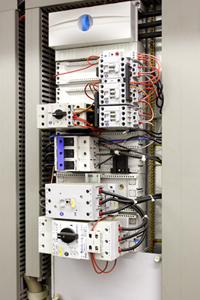

Г. Рацек: Со дня своего появления на рынке, система постоянно расширяется и пополняется новыми компонентами. На шинную систему мы можем установить: автоматические выключатели различных типоразмеров через адаптеры; держатели цилиндрических предохранителей; клеммы для отвода проводов круглого сечения и гибких шин; выключатели-разъединители с предохранителями и без. Шинная система позволяет работать с токораспределением до 2500А.

П. Федосов: С появлением технологии CrossLink испытанная система 60 мм получила дальнейшее развитие. Чем отличается эта технология?

Г. Рацек: Безопасность и надежность являются в настоящее время важными параметрами для энергораспределения в промышленности и гражданском строительстве. Вот здесь и применяется технология CrossLink. Эта технология и ее дальнейшее развитие являются, прежде всего, новой философией. Мы создали адаптер как платформу для различных приборов и устройств. Неважно, будет ли это держатель NH-предохранителей или предохранителей Class J, выключатель разъединитель с NH-предохранителями или без — все эти устройства можно монтировать согласно типоразмеру предохранителей на один и тот же адаптер. При смене устройств, адаптер остается на месте и является защитой шин от прикосновения.

П. Федосов: Что же получает от этого клиент?

Г. Рацек: Наивысший уровень безопасности и гибкость на всех этапах: при производстве, при замене оборудования, при проведении сервисных работ в распределительных установках, шкафах управления и контроля. В своей работе мы учли возможность установки устройств непосредственно на шины, защиту от прикосновения и компактность системы. Серийные электротехнические шкафы легко конфигурировать, имея единственный адаптер, и по требованиям заказчика, комплектовать необходимым оборудованием. У клиента появляются новые возможности использования адаптера системы CrossLink. С развитием данного адаптера появится возможность быстро устанавливать на него практически все виды существующего оборудования. Так же, как известно, всегда в электротехническом шкафу появляются незащищенные места, то есть там, где шина не закрыта. С помощью адаптера можно закрыть шину и обеспечить защиту от прикосновения, а также подготовить места как платформу для последующей установки оборудования. Такая гибкость, возможность развития и дополнения всегда важны для клиентов.

П. Федосов: Из каких компонентов состоит система CrossLink?

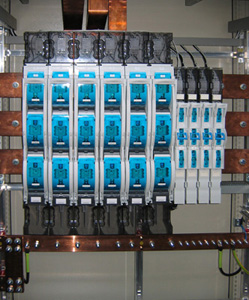

Г. Рацек: Основу составляет QuadronCrossLink-Adapter, на который возможен монтаж различных устройств. Также к семейству CrossLink принадлежат: держатель предохранителей типа NH и Class J, выключатель-разъединитель и новый выключатель-разъединитель с двойным разрывом (как с предохранителями, так и без).

П. Федосов: Какие особенности имеет новый выключатель-разъединитель с двойным разрывом из семейства CrossLink?

Г. Рацек: Компактные размеры, безопасность обслуживающего персонала, а также надежность для пользователя. Процесс отключения происходит в результате работы пружинного механизма отключения, и, таким образом, исключается возможность неправильных действий персонала при разрыве цепи. Это отключение не зависит от каких-либо факторов, а происходит лишь исключительно от действия механизма. Теперь замена предохранителей может быть проведена в абсолютно обесточенном положении. С такими дополнительными опциями как «датчик выключения», «контроль состояния предохранителей» или «привод для выключения при закрытой двери», выключатель-разъединитель дает клиентам еще больше преимуществ. Этот прибор одинаково подходит для применения в машиностроении и при энергораспределении. И неважно, используется ли прибор в качестве главного выключателя или в качестве отвода при распределении: его преимущества и удобство важны в обоих случаях.

П. Федосов: Какие дальнейшие шаги планируются в развитии систем сборных шин?

Г. Рацек: Есть много возможностей для развития. В настоящее время мы работаем над совмещением системы CrossLink с силовыми автоматическими выключателями и другими типоразмерами компонентов. Если говорить в целом, мы работаем над последовательным развитием идеи и расширением семейства оборудования CrossLink.

П. Федосов: А какие еще виды систем сборных шин предлагает компания Wöhner?

Г. Рацек: Помимо системы с межшинным расстоянием 60 мм, мы предлагаем компактную версию системы 60 мм, а так же системы 100 мм и 185 мм. Компактная версия системы 60 мм рассчитана на ток до 360 А и была разработана с целью замены системы с меньшим межшинным расстоянием 40 мм, но при этом сохранив габариты системы. Таким образом, клиенты, использовавшие ранее систему 40 мм могут спокойно перейти на новую компактную систему не потеряв пространство и получив при этом более широкий выбор комплектующих у компактной системы.

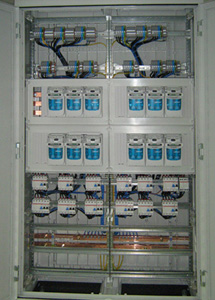

Хотелось бы отметить систему 185 мм, актуальность которой для России и стран СНГ достаточно высока. Она рассчитана на токи до 2500 А и активно применяется как в распределительных шкафах, так и в шкафах низкого напряжения трансформаторных подстанций. Мы так же постоянно работаем над совершенствованием данной системы, и в настоящий момент модернизируем вертикальные выключатели-разъединители и изучаем возможность создания адаптерной техники для монтажа автоматических выключателей на шины.

Резюмируя все вышесказанное: системы сборных шин компании Wohner являются принципиально новым технологическим решением при сборке электротехнических шкафов, помогающим экономить место и существенно повысить скорость сборки при этом обеспечивая надежный монтаж и качественные соединения. А чтобы быть еще ближе к своим клиентам, мы предлагаем оборудование со склада в Москве и думаем, что номенклатура продукции на складе будет постоянно увеличиваться. Мы очень надеемся, что все наши инновации и решения найдут применение в России и странах СНГ и станут по настоящему стандартом и новым словом в архитектуре электротехнического распределительного оборудования!

Материал подготовили:

- А. Захаров (МИГ Электро)

- Д. Александров (Wöhner)
