Старт двигателя без рывков и ударов - VEDA MCD

Устройства плавного пуска (УПП) служат для обеспечения старта без рывков и ударов с заданной кривой нарастания скорости
и момента, плавное торможение и остановку с широкими регулировками времени. Кроме того, устройства плавного пуска
защищают цепь двигателя от перегрузок по току, от нарушения последовательности и обрыва фаз и др.


На данный момент УПП ВЕДА представлены 5ю сериями:



MCD1 – Универсальное и компактное устройство плавного пуска
со встроенным байпасом для двигателей мощностью от 0,37 до 75 кВт, для
оборудования со средним, среднетяжелым и тяжелым пуском.
Устройства устанавливают в электроприводах насосного и компрессорного
оборудования, вентиляторов, маломощных дробилок.
Напряжение управления 220В АС или 24В DC.






MCD2 – Универсальное устройство плавного пуска без встроенного байпаса для
двигателей мощностью от 7,5 до 450 кВт работающих в длительном,
повторно-кратковременном режиме со средней и тяжелой нагрузкой.
По сравнению с MCD1 добавлены функции плавной остановки и защиты от аварий,
ненормальных режимов работы, увеличено количество входов/выходов.
Питание управляющей цепи – 220В.







MCD3 – Универсальное и многофункциональное устройство плавного пуска для двигателей
мощностью от 30 до 500 кВт, без встроенного байпасного контактора, имеет защиту
от аномальных и аварийных режимов, старт в режиме контроля тока, напряжения или момента,
плавная остановка. Так же может управлять механическим тормозом и осуществлять
форсированный пуск с максимальным моментом. В качестве дополнительных опций
предлагается оснащение модулем поддержки проколов Modbus RTU и Profibus, дополнительные
выходы управления. Питание управляющей цепи – 220 В.

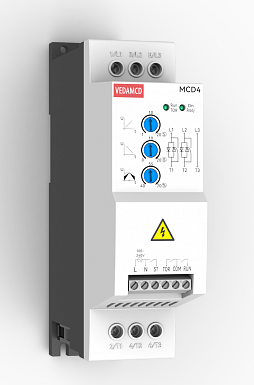

MCD4 – Универсальное и компактное устройство плавного пуска со встроенным байпасом для
двигателей мощностью от 1,5 до 55 кВт. Устройство оснащено байпасным контактором для
шунтирования тиристорных ключей после разгона вала до номинальной скорости.
УПП MCD4 специализируется для промышленных и коммерческих холодильных устройств,
морозильных камер, водяных насосов и т.д.
Питание управляющей цепи – 220 В переменного или 24 В постоянного тока.






MCD5 – Универсальное и многофункциональное устройство плавного пуска со
встроенным байпасом для двигателей мощностью от 7,5 до 400 кВт. Имеет
широкий набор встроенных функций:

- старт на заданном напряжении, токе, моменте;
- плавная остановка понижением напряжения;
- торможение выбегом.

Для работы в составе промышленной сети предусмотрено опциональное комплектование интерфейсом PROFIBUS-DP или PROFINET. Питание управляющей цепи – 220В.
