Второе поколение SIMATIC HMI Basic Panel

Поделиться:
14.11.2017

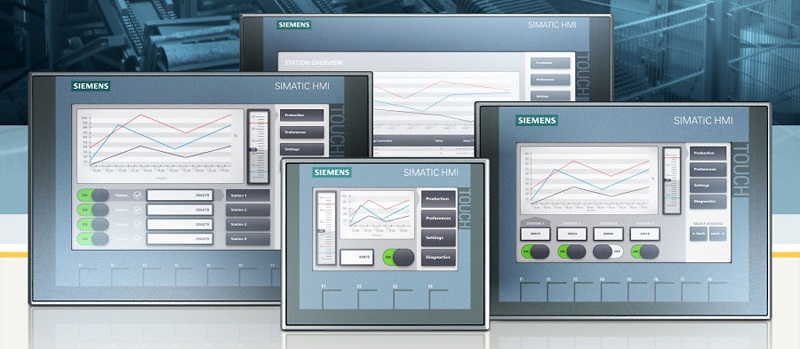

SIMATIC HMI Basic Panels второго поколения

  • Бюджетная серия панелей операторов с широкоформатными дисплеями с диагоналями экранов от 4" до 12"
  • Эксплуатация в промышленных условиях
  • Базовые функции человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д.
  • Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры
  • Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/ RS 422 (зависит от типа панели)
  • Встроенный интерфейс USB-Host
  • Длительный срок службы встроенных дисплеев
  • Разработка проектов с помощью WinCC (TIA Portal) от V13 и выше

Особенности

  • полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
  • портретная или ландшафтная ориентация корпуса
  • короткие времена конфигурирования и выполнения пусконаладочных работ
  • простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики
  • наличие библиотек готовых графических объектов
  • возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
  • до 5 интерактивных языков на проект
  • тексты и графика, изменяющиеся с выбором соответствующего языка
  • ввод текстовой информации только на английском языке

Таблица замен заказных кодов

Basic Panels первого поколения

Basic Panels второго поколения
KTP400 Basic mono PN
6AV6647-0AA11-3AX0  ──►
KTP400 Basic
6AV2123-2DB03-0AX0
KTP400 Basic color PN
6AV6647-0AK11-3AX0  ──►
KTP600 Basic mono PN
6AV6647-0AB11-3AX0  ──►
KTP700 Basic
6AV2123-2GB03-0AX0
KTP600 Basic color PN
6AV6647-0AD11-3AX0  ──►
KTP600 Basic color DP
6AV6647-0AC11-3AX0  ──►
KTP700 Basic DP
6AV2123-2GA03-0AX0
KTP1000 Basic color PN
6AV6647-0AF11-3AX0  ──►
KTP900 Basic
6AV2123-2JB03-0AX0
KTP1200 Basic  6AV2123-2MB03-0AX0
KTP1000 Basic color DP
6AV6647-0AE11-3AX0  ──►
KTP1200 Basic DP
6AV2123-2MA03-0AX0
TP1500 Basic color PN
6AV6647-0AG11-3AX0  ──►
KTP1200 Basic
6AV2123-2MB03-0AX0
