Установка и подключение базовых модулей LOGO!

Поделиться:
04.07.2018

Маркировка модулей содержит в своём составе логотип LOGO!, за которым следуют буквенно-цифровые обозначения, характеризующие конструктивные особенности данного модуля:

  • 12/24, 24, 320: напряжение питания модуля и дискретных входов.
  • R: релейные выходы.
  • C: часы реального времени и календарь.
  • E: наличие встроенного интерфейса Ethenet.
  • o: модели LOGO!Pure без дисплея и клавиатуры.

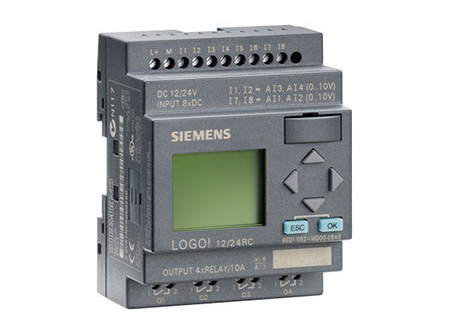

Логический модуль
LOGO! Basic с клавиатурой и дисплеем
Логический модуль
LOGO! Pure без клавиатуры и дисплея

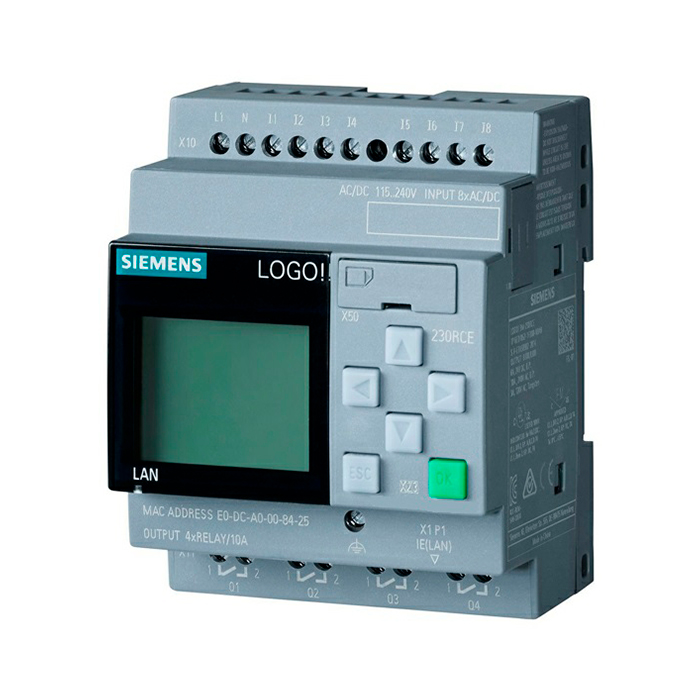

Логические модули
LOGO! Basic
с клавиатурой и дисплеем
LOGO!12/24RCE:

  • питание =12/24B;
  • DI 8x =12/24 B, опционально 4 импульсных/аналоговых входа;
  • DO 4x реле, до 10 A на контакт
6ED1052-1MD08-0BA0
LOGO! 24CE:
  • питание =24B;
  • DI 8x =24 B, опционально 4 импульсных/аналоговых входа;
  • DO 4x =24 B/ 0.3 A.
6ED1052-1CC08-0BA0
LOGO! 24RCE:
  • питание 24 B AC / DC;
  • DI 8x 24 B AC / DC;
  • DO 4x реле, до 10 A на контакт
6ED1052-1HB08-0BA0
LOGO! 230RC:
  • питание 230 B AC / DC;
  • DI 8x 230 B AC / DC;
  • 4DO реле
6ED1052-1FB08-0BA0

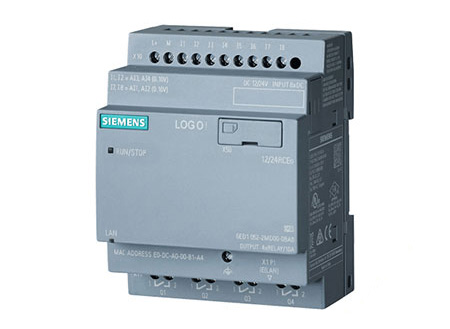

Логические модули
LOGO! Pure
без клавиатуры и дисплея
LOGO!12/24RCEo:
  • питание =12/24B;
  • DI 8x =12/24 B, опционально 4 импульсных/аналоговых входа,
  • DO 4x реле, до 10 A на контакт
6ED1052-2MD08-0BA0
LOGO! 24CEo:
  • питание =24B;
  • DI 8x =24 B, опционально 4 импульсных/аналоговых входа;
  • DO 4x =24 B/ 0.3 A.
6ED1052-2CC08-0BA0
LOGO! 24RCEo:
  • питание 24 B AC / DC;
  • DI 8x 24 B AC / DC;
  • DO 4x реле, до 10 A на контакт
6ED1052-2HB08-0BA0
LOGO! 230RCo:
  • питание 230 B AC / DC;
  • DI 8x 230 B AC / DC;
  • 4DO реле, до 10 A на контакт
6ED1052-2FB08-0BA0

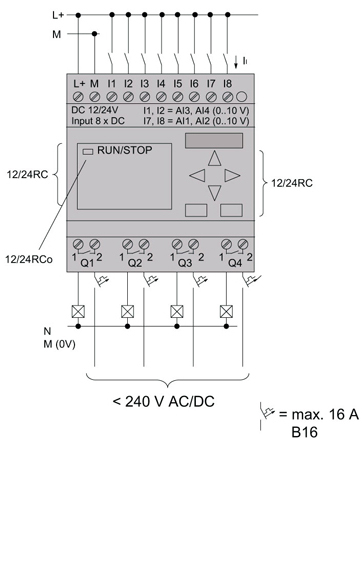

LOGO!12/24RCE / LOGO!12/24RCEo

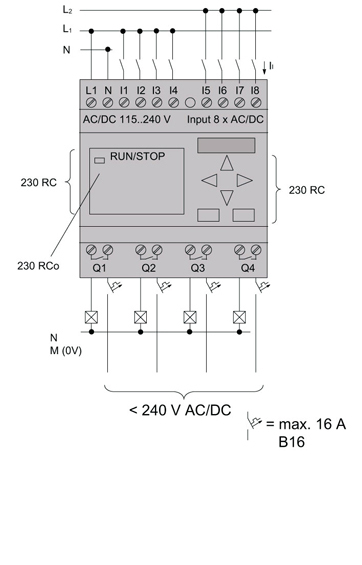

LOGO! 230RCE / LOGO! 230RCo

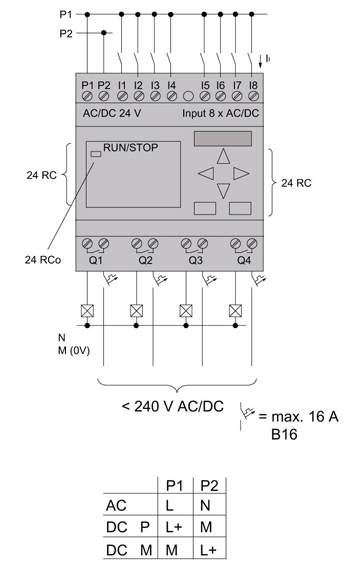

LOGO! 24RCE/ LOGO! 24RCEo

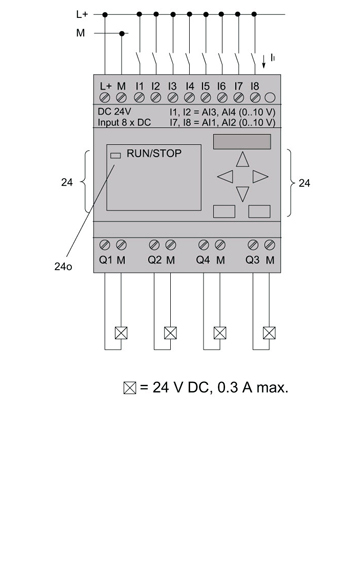

LOGO! 24CE / LOGO! 24CEo

L+ = 10.8...28.8 V DC      L1 = 85...265 V AC L = 20.4...26.4 V AC L+ = 20.4...28.8 V DC
I12V DC = 60...175 mA I115V AC = 15...40 mA I24V AC = 45...130 mA I24V DC = 40...75 mA
I24V DC = 40...100 mA I240V AC = 15...25 mA I1...I8 = 1>12 V AC; I>2.5 mA
       0<5 V AC; I<1 mA
I3...I6 = 1>12 V DC; I>2 mA
           0<5 V DC; I<0.85 mA
I3...I6 = 1>8.5 V DC; I>1.5 mA
            0<5 V DC; I<0.85 mA
I1...I8 = 1>79 V AC; I>0.08 mA
        0<40 V AC; I<0.03 mA
L+ = 20.4 ... 28.8 V DC I1...I2 = 1>12 V DC; I>0.15 mA
          0<5 V DC; I<0.05 mA
I1...I2 = 1>8.5 V DC; I>0.1 mA
            0<5 V DC; I<0.05 mA
L+ = 100...253 V DC I24V DC = 40...100 mA I7...I8 = 1>12 V DC; I>0.15 mA
         0<5 V DC; I<0.05 mA
I7...I8 = 1>8.5 V DC; I>0.1 mA
            0<5 V DC; I<0.05 mA
I115V DC = 10...25 mA I1...I8 = 1>12 V DC; I>2.5 mA
       0<5 V DC; I<1 mA
I240V DC = 6...15 mA
I1...I8 = 1>79 V DC; I>0.12 mA
       0<30V DC; I<0.03 mA



Пояснение к установке и подключению модулей LOGO!



       5
            4


   2
1
    3

      6

7




   10


            8 9                  11




1.  I3…I6  могут использоваться для импульсных сигналов с частотой до 5 кГц.
                           LOGO!12/24RCE / LOGO!12/24RCEo LOGO! 24CE LOGO! 24CEo
2.  Дискретный I1 или аналоговый AI3 (0…10 B)

                           Дискретный I2 или аналоговый AI4 (0…10 B)

                           Дискретный I7 или аналоговый AI1 (0…10 B)

                           Дискретный I8 или аналоговый AI2 (0…10 B)

                           LOGO!12/24RCE / LOGO!12/24RCEo LOGO! 24CE LOGO! 24CEo

3. Входы I1, I2, I7 и I8 могут использоваться как  цифровые, или как аналоговые входы. Режим работы входа определяется коммутационной программой модуля LOGO!.

4. Необходимо всегда использовать кабели надлежащего сечения в соответствии с величиной потребляемого тока.

5. Наконечники на концах проводов для подключения к клеммам не требуются. К одному контакту модуля может подключаться один проводник сечением 2,5 мм2 или два проводника сечением 1,5мм2. Момент затяжки: 0,4 – 0,5 Нм.

6. Интерфейс расширения.

7. Для устранения бросков напряжения в линиях электропитания можно установить металло-оксидные варисторы (MOV). Рабочее напряжение используемого варистора (MOV) должно быть, по крайней мере, на 20 % выше номинального напряжения (например, можно использовать варисторы S10K275).

8. Выхода.

9. Требования при подключении к клеммам:

  • Сечение провода 1,5 ÷ 2,5 мм2
  • Материал провода: медь
  • Температура изоляции: 75°С
  • Момент затяжки: 0,4 … 0,5 Нм.
10. Карта памяти/ батарея/ комбинация карта памяти/ батарея/кабель PC/ кабель USB PC
11. Механическое кодирование (штифты в корпусе) препятствует подключению друг к другу устройств, относящихся к различным классам напряжения.
