Управляемые коммутаторы SCALANCE XB-200: характеристики, преимущества и функционал

Поделиться:
11.09.2018

Управляемые коммутаторы SCALANCE XB-200: характеристики, преимущества и функционал


Оглавление

   Коммутаторы, в качестве активных компонентов сети, позволяют структурировать промышленную коммуникационную сеть в электрические или оптические шинные, звездообразные и кольцевые топологии.

  Коммутаторы распределяют данные по определенным адресам, структурируя трафик, что в свою очередь значительно увеличивает пропускную способность и производительность сети.

   Благодаря широкому диапазону и вариаций конфигураций портов, новые управляемые коммутаторы SCALANCE XB-200 для промышленного Ethernet (Industrial Ethernet) могут быть оптимально использованы в соответствии с требованиями конкретных прикладных задач. Возможно переключение между протоколами базовой конфигурацией PROFINET и промышленного Ethernet /IP.

   Наиболее распространенные области применения - сети промышленных предприятий, как в обрабатывающей и перерабатывающей промышленности, так и в других отраслях: нефтегазовой, фармацевтической, химической; строительстве, логистике и транспортировке.

Краткий обзор преимуществ SCALANCE XB-200

  • Легкий и компактный пластиковый корпус для применения в промышленности
  • Поддерживает связь в реальном времени через PROFINET и/или Ethernet/IP
  • Для использования в зонах повышенной опасности (IECEx/ATEX Zone 2, UL HazLoc)
  • Всеобъемлющие опции диагностики, благодаря функциям управления сетью и диагностики подключений к PROFINET и/или Ethernet /IP.
  • Функции, поддерживающие политику безопасности
  • Возможность поддержания связи на расстоянии до 26 км., используя оптоволоконные кабели
  • Поддержка связи даже в случае отсутствия электропитания
  • Простая установка

Поддержка множества функций при небольшом размере

   Последняя бюджетная версия коммутаторов второго уровня SCALANCE XB-200, рассчитанная на скорость передачи до 100 Мбит/с., предлагает намного больше функционала:

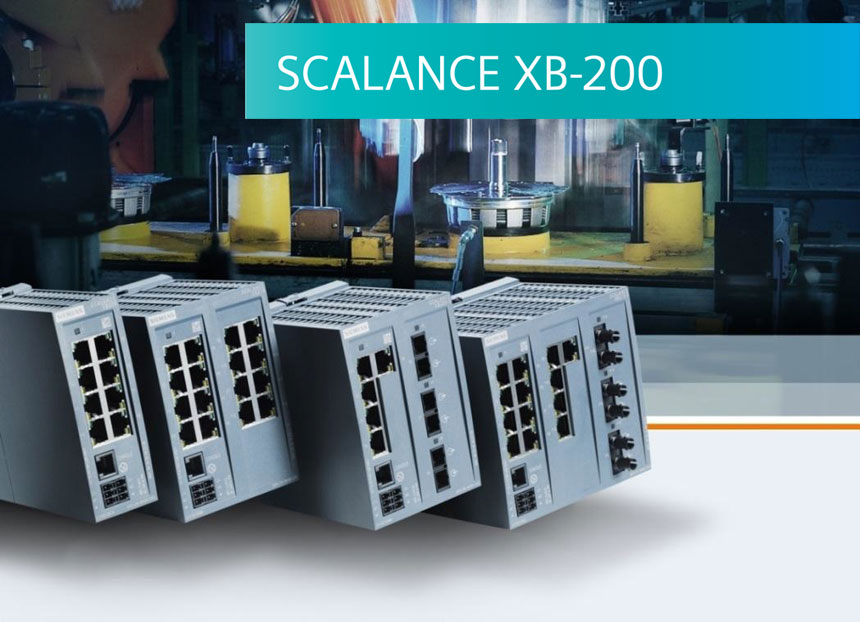

   Четыре варианта устройства в пластиковых корпусах шириной 40, 80 или 120 мм., сохраняют пространство в шкафу управления. Защелка на задней части корпуса устройства делает более лёгким отсоединение и установку вручную на рейке.

   Управляемые коммутаторы SCALANCE XB-200 поддерживают стандарт PROFINET и/или EtherNet/IP. Это означает, что они могут быть использованы на основании этих стандартов для прикладных задач в реальном масштабе времени. Дополнительно, они также дают возможность конфигурирования виртуальной сети, посредством функции VLAN (Virtual Local Area Network - Виртуальная локальная сеть) и даже могут быть использованы в зонах повышенной опасности (IECEx/ATEX Zone 2/UL HazLoc).

   Диапазон функций безопасности делает коммутаторы SCALANCE XB-200 идеальным выбором для использования в концепциях безопасности сети. Их можно установить или через интегрированный WEB-интерфейс SCALANCE XB-200, или, альтернативно, через имеющийся консольный порт подключения терминала для конфигурирования, управления и диагностики через CLI (Command Line Interface - Интерфейс командной строки).

   Связь по сети не нарушается даже в случае нарушения электропитания, благодаря резервированному электропитанию (от 9,6 до 28,8 В постоянного тока), осуществляемому через два 3-контактных разъема.

SCALANCE XB208

SCALANCE XB216

SCALANCE XB205-3/ XB213-3

SCALANCE XB205-3LD/XB213-3LD
Интерфейсы 8x RJ45 16x RJ45 5x или 13x RJ45, 3x ST или SC 5x или 13x RJ45, 3x SC
Скорость обмена данными, макс.

100 Мбит/с.

Габариты (Ш х В х Г) в мм.: 40 80 80 или 120 80 или 120
VLAN/функции безопасности

Блокировка многоадресной передачи, обнаружение циклов, SNMP (Simple Network Management Protocol), контроль доступа к RADIUS – серверу

Сертификаты

IECEx/ATEX Zone 2/UL HazLoc

Электропитание

от 9.6 до 28.8 В постоянного тока

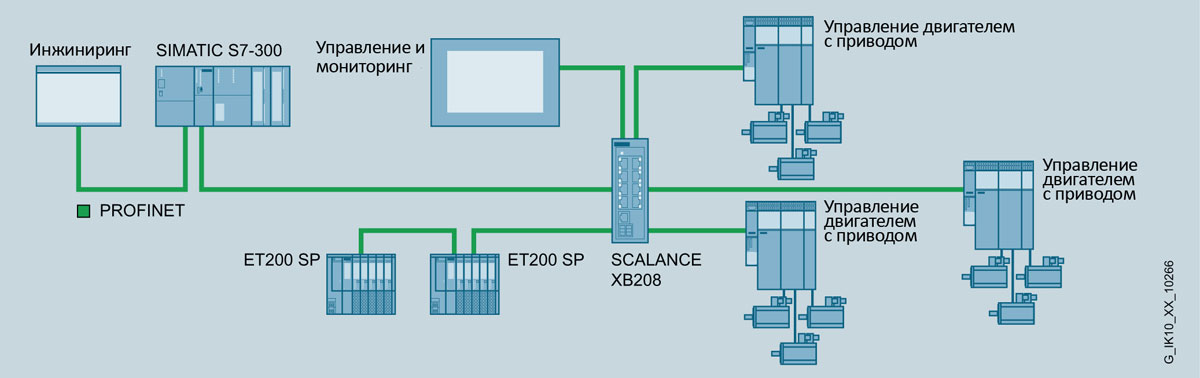

Пример архитектуры сети на основе PROFINET и SCALANCE XB-200

Пример архитектуры сети на основе PROFINET и SCALANCE XB-200


   Как и в случае всех продуктов SCALANCE, поставленных с 1-ого января 2015, новые коммутаторы SCALANCE XB-200 имеют 5-летний период гарантии.

Информация о безопасности

   Siemens предоставляет продукты и решения с функциями промышленной безопасности, поддерживающие безопасную работу предприятий, решений, машин, оборудования и/или сетей. Они являются важными компонентами целостной концепции промышленной безопасности. С учетом этого продукты и решения Siemens постоянно совершенствуются.

   Компания Siemens настоятельно рекомендует регулярно проверять наличие обновлений продуктов.

   Для безопасной эксплуатации продуктов и решений Siemens необходимо предпринять соответствующие превентивные меры (например, концепцию защиты ячеек) и интегрировать каждый компонент в целостную, современную концепцию промышленной безопасности. Следует также учитывать продукты третьих сторон, которые могут использоваться. Для получения дополнительной информации о промышленной безопасности, перейдите по ссылке.

   Чтобы получать информацию об обновлениях продуктов по мере их появления, подпишитесь на новостную рассылку по конкретным продуктам. Для получения более подробной информации, перейдите по ссылке.
