SIRIUS – пуск и защита электродвигатей

Содержание обзора:

• Автоматические выключатели SIRIUS 3RV2

• Автоматические выключатели SIRIUS 3RV10
• Контакторы SIRIUS 3RT20
• Контакторы SIRIUS 3RT10
• Тепловые реле перегрузки
• Электронные реле перегрузки
• Реле контроля
• Устройства плавного пуска 3RW
• Таблица подбора оборудования коммутации и защиты серии SIRIUS для электродвигателей мощностью до 55кВт
• Примеры электрических схем с использованием оборудования SIRIUS

Выключатели предназначены для защиты электрических цепей электродвигателей от токов короткого замыкания и токов, возникновение которых связано с перегрузкой. Автоматические выключатели, они же мотор-автоматы, серии 3RV2 способны защищать электродвигатели, номинальный ток которых не превышает 32А. Защиту двигателя от токов короткого замыкания выполняет электромагнитный расцепитель автоматического выключателя, который срабатывает при 13-кратном превышении номинального тока. Защита от токов перегрузки выполняется регулируемым тепловым (биметаллическим) расцепителем. Класс расцепления 10*. Отключающая способность автоматов 3RV2 c номинальным током до 16A составляет 100 kA, выключатели 3RV2 с номинальным от 16A и более имеют отключающую способность 55kA. Возможно применение данных мотор-автоматов в качестве коммутационного аппарата непосредственного пуска/останова электродвигателей в простейших электрических схемах. Количество пусковых циклов не должно превышать 15 в час. Зажимы присоединения проводников — винтовые или пружинные. Монтаж выключателя на 35 мм монтажной шине (DIN-рейке).

Автоматические выключатели SIRIUS 3RV2 до 40А

Мотор-автоматы серии 3RV10 способны защищать электродвигатели с номинальным током от 16 А до 100 А. Снабжены электромагнитным и регулируемым тепловым расцепителями, наличие защиты при обрыве фазы. Класс расцепления 10 и 20. Отключающая способность автоматов 3RV10 при напряжении 400VAC для типоразмера S2 составляет 50 kA; для типоразмера S3 составляет 100 kA. Возможно применение данных мотор-автоматов в качестве коммутационного аппарата непосредственного пуска/останова электродвигателей в простейших электрических схемах. Количество пусковых циклов не должно превышать 15 в час. Зажимы присоединения проводников — винтовые или пружинные. Монтаж выключателя на 35 мм монтажной шине (DIN-рейке).

Контакторы серии 3RT20 способны выполнить коммутацию трехфазных электродвигателей, номинальная мощность которых при напряжении 400V не превышает 18,5 кВт. Привод - электромагнитная катушка.

Контакторы SIRIUS

— Блок-контакт: типоразмер S00 1НО или 1 НЗ; типоразмер S0 — 1НО + 1 НЗ.

— Зажимы присоединения проводников — винтовые или пружинные.

— Монтаж контактора на 35 мм монтажной шине (DIN-рейке) или винтами на монтажной панели.

— Напряжение управления:

1. переменной ( 50/60 Hz): 24V, 110V, 230V;

2. постоянное: 24V, 110V, 230V.

— Рабочий диапазон напряжения управления при 50Hz: 0,8... 1,1xUн.

Контакторы серии 3RT10 способны выполнить коммутацию трехфазных электродвигателей, номинальная мощность которых при напряжении 400V составляет от 15 кВт до 250 кВт.

* - размер контактора с фронтальным модулем блок-контактов.

Контакторы 3RT10 3… и 3RT10 4… предназначены для вертикального монтажа, крепление на монтажном 35–мм профиле (DIN –рейка) или (и) с помощью винтов.

* - размер контактора с фронтальным модулем блок-контактов.

Контакторы 3RT10 5…, 3RT10 6… и 3RT10 7… предназначены для вертикального монтажа, крепление на монтажной поверхности с помощью винтов.

Управление напряжением переменного (АС) или постоянного (DC) тока:

• типоразмеры S2 и S3 : 24VAC, 24VDC, 110VAC, 220VDC, 230VAC;
• типоразмеры S6 , S10 и S12 : 110…240VAC/DC/

Тепловые реле перегрузки предназначены для защиты электродвигателей от недопустимого нагрева обмоток вследствие перегрузки или обрыва фазы. При протекании тока двигателя больше установленного номинального значения происходит нагрев биметаллических пластин, что, в свою очередь, приводит к переключению блок-контактов. Таким образом НЗ контакт теплового реле, включенного в цепь управления катушки контактора, размыкается и происходит отключение аварийного двигателя. Время отключения зависит от класса расцепления. При защите однофазных двигателей переменного тока или двигателей постоянного тока необходимо все 3 полюса реле подключить в последовательную электрическую цепь.( для обеспечения нагрева всех биметаллических пластин).

Классы расцепления описывают интервалы времени, в пределах которых реле перегрузки при симметричной трёхполюсной нагрузке из холодного состояния должно расцеплять при 7,2-кратной величине тока уставки Ie.

Тепловые реле 3RU21

Тепловые реле 3RU21 используют для защиты трехфазных и однофазных двигателей переменного тока и двигателей постоянного тока, номинальный ток которых не более 40А.

Типоразмеры: S00, S0

Монтаж непосредственно на контакторах 3RT2 или отдельно (адаптеры 3RU29 16, 3RU29 26).

Адаптер 3RU29

Тепловые реле 3RU11

Тепловые реле 3RU11 используют для защиты трехфазных двигателей переменного тока с номинальным током не более 100А. Реле 3RU11 осуществляют защиту от перегрузки, асимметрии фаз или обрыва одной из них. Класс расцепления 10.

Электронные реле перегрузки предназначены для защиты электродвигателей от недопустимого нагрева обмоток вследствие перегрузки или обрыва фазы. Также выполняют защиту фидера от замыканий на землю. Реле имеет встроенные трансформаторы тока, вторичный ток которых контролируется электронной схемой и в случае превышения им установленных значений происходит срабатывание блок-контактов и отключение нагрузки. Блок-контакты:1НО+1НЗ. Функция блок-контактов: 1НО – сигнал о расцеплении, 1НЗ – размыкание цепи управления. Не требуют дополнительного электропитания.

Внимание! Обнаружение замыкания на землю в схемах пуска «звезда-треугольник» не выполняется.

Электронные реле перегрузки 3RB3

Контролируемый ток нагрузки: не более 40А.

Типоразмеры: S00, S0.

Срабатывание (расцепление) реле 3RB30 происходит при: перегрузке, асимметрии или обрыве фазы. Класс расцепления: 10, 20.

Срабатывание (расцепление) реле 3RB31 происходит при: перегрузке, асимметрии или обрыве фазы, а также при замыкании на землю. Класс расцепления: 5, 10, 20, 30 с возможностью регулирования.

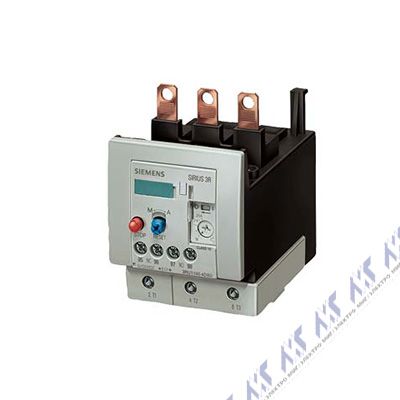

Электронные реле перегрузки 3RB2

Контролируемый ток нагрузки: не более 630А.

Типоразмеры: S2, S3, S6, S10, S12.

Класс расцепления: 5,10,20,30.

Срабатывание (расцепление) реле 3RB20 происходит при: перегрузке, асимметрии или обрыве фазы.

Срабатывание (расцепление) реле 3RB21 происходит при: перегрузке, асимметрии или обрыве фазы, а также при замыкании на землю. Класс расцепления: 5, 10, 20, 30.

Реле контроля трехфазной сети 3UG4

Реле, в зависимости от исполнения, отслеживают порядок чередования фаз, обрыв фазы с контролем или без контроля нейтрали, асимметрию или повышенное/пониженное напряжение. Могут применяться при напряжении в сети от 160VAC до 600 VAC. Не требуют дополнительного источника питания. Отдельный монтаж на 35мм монтажной рейке. Применяют для защиты ответственных электроприёмников и находят широкое применение в системах электроснабжения при построении схем АВР (автоматического включения резервного) электропитания.

Реле контроля фаз 3UG45 11

Функции: контроль чередования фаз. При правильной последовательности фаз на выводах L1, L2, L3 реле срабатывает с выдержкой времени реле и загорается зеленый светодиод.

Диапазон измерения, В: 160…260; 320…500; 420…690.

Количество переключающих контактов: 1 или 2.

Пример:

• 3UG45 11-1AP20, диапазон измерения 320…500VAC, количество контактов – 1;
• 3UG45 11-1BP20, диапазон измерения 320…500VAC, количество контактов – 2.

Реле контроля фаз 3UG45 12

Функции: контроль чередования фаз, обрыва фазы и асимметрии. При правильной последовательности фаз на выводах L1, L2, L3 и асимметрии не более 10% реле срабатывает с выдержкой времени реле и загорается зеленый светодиод. В аварийных ситуациях контакты реле переключаются и загорается красный светодиод.

Диапазон измерения, В: 160…690.

Количество переключающих контактов: 1 или 2.

Пример:

• 3UG45 12-1AR20, количество контактов – 1;
• 3UG45 12-1BR20, количество контактов – 2.

Реле контроля фаз 3UG46 14-1BP20

Функции: контроль чередования фаз, обрыва фазы , асимметрии и понижения напряжения. Цифровое параметрирование. Пороговое значение асимметрии - 0 или 5…20%. Регулируемый гистерезис 1…20V, временная задержка 0,1…20 сек. Замена реле 3UG3012-1A…

Диапазон измерения, В: 160…690.

Количество переключающих контактов: 2.

Устройства плавного пуска (УПП, softstarter) предназначены для ограничения пусковых токов и снижения вращающего момента при разгоне трехфазных асинхронных электродвигателей. Значения напряжения старта и времени разгона (в некоторых моделях УПП и времени останова) регулируются, что дает возможность выполнить настройки с учетом конкретного применения. Встроенные шунтирующие контакты (байпас) уменьшают тепловые потери на тиристорах и позволяют повысить надежность устройства. По сравнению со схемой «звезда-треугольник» применение устройств плавного пуска позволяет значительно (до 60%) сэкономить монтажное пространство и снизить трудозатраты на выполнение сборочных электромонтажных работ.

Защиту силовых цепей УПП от токов короткого замыкания следует выполнять быстродействующими предохранителями 3NC1 или 3NE1, а защита от токов перегрузки может быть выполнена тепловыми реле 3RU, 3RB или термисторными реле 3RN1. Длина кабеля от УПП до двигателя не должна превышать 300 метров, т.к. могут быть сбои при пуске, обусловленные ёмкостью кабельной линии.

Устройства плавного пуска 3RW30

Осуществляет плавный пуск 3-фазных асинхронных двигателей мощностью до 55 кВт при напряжении 400В. Выбег ротора двигателя свободный (не регулируемый). Находит широкое применение в качестве коммутационного оборудования электродвигателей насосов. Минимальная нагрузка (% от номинального тока двигателя) не должна быть менее 10%. Для защиты от перегрузок следует применять тепловые реле. Количество пусков в течении одного часа не должно превышать 20, в случае необходимости большего количества пусков следует применить УПП с большим номинальным током.

Напряжение управления: 24VAC/DC; 110…230VAC/DC

Типоразмеры: S00, S0, S2, S3

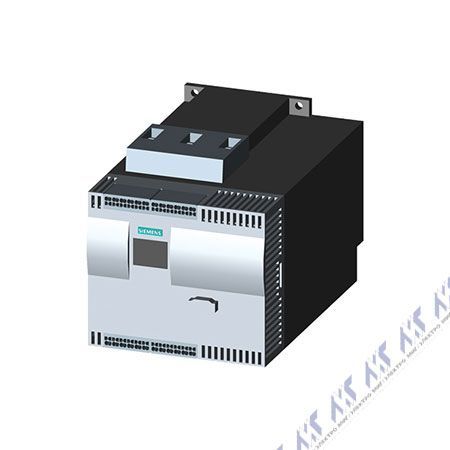

Устройства плавного пуска 3RW40

Осуществляет плавный пуск и останов 3-фазных асинхронных двигателей мощностью до 250 кВт при напряжении 400В. Осуществляет регулируемое ограничение тока, защиту двигателя от перегрузки, собственную защиту от перегрева и термисторную защиту электродвигателя. Находит широкое применение в качестве коммутационного оборудования электродвигателей насосов, вентиляторов, транспортеров, компрессоров, мешалок и т.п.. Минимальная нагрузка (% от номинального тока двигателя) не должна быть менее 20%. Количество пусков в течении одного часа не должно превышать 5, в случае необходимости большего количества пусков следует применить УПП с большим номинальным током.

Напряжение управления: 24VAC/DC; 110…230VAC/DC

Типоразмеры: S0, S2, S3, S6, S12

Схема УПП без функции термисторной защиты электродвигателя

Схема УПП с функцией термисторной защиты электродвигателя

Оборудование коммутации и защиты серии SIRIUS для электродвигателей мощностью до 55кВт

Примеры электрических схем с использованием оборудования SIRIUS

Схема управления вытяжным вентилятором
Поз.	Наименование	Кол.	Заказной код
Q1	Автоматический выключатель	1	3RV2011-1CA10
	Дополнительный блок-контакт, 1N0+1NC	1	3RV2901-1E
K1	Контактор, ном .ток 7 А	1	3RT2015-1AP01
	Дополнительный блок-контакт, 1N0+1NC	1	3RH2911-1HA11
H2, H3	Световой индикатор со светодиодом, 230VAC	2	3SB3252-6BA40
Н1	Световой индикатор со светодиодом, 230VAC	1	3SB3252-6BA20
S1	Кнопка плоская, цвет -красный	1	3SB3203-0AA21
S2	Кнопка плоская, цвет -зеленая	1	3SB3202-0AA41
F1	Предохранитель-разъединитель	1	3NC1 091
	Плавкая вставка, 2A,gG, 10x38 mm	1	3NW6 002-1
M1	Электродвигатель 0.75kW	1

Схема управления реверсивным конвейером
Поз.	Наименование	Кол.	Заказной код
Q1	Автоматический выключатель	1	3RV10 31-4HA10
	Дополнительный блок-контакт, 1N0+1NC	1	3RV19 01-1E
K1-K2	Контактор, ном .ток 50 А	2	3RT1036-1AP00
	Дополнительный блок-контакт, 3N0+1NC	2	3RH19 21-1HA31
	Механическая блокировка, боковой монтаж	2	3RA1924-2B
F2-F3	Варистор, U 127...240VAC	2	3RT1926-1BD00
H1	Световой индикатор со светодиодом, 230VAC	1	3SB3252-6BA20
H2-H4	Световой индикатор со светодиодом, 230VAC	3	3SB3252-6BA40
S1	Кнопка плоская, цвет - красный	1	3SB3203-0AA21
S2-S3	Кнопка плоская, цвет – зеленая	2	3SB3202-0AA41
F1	Предохранитель-разъединитель	1	3NC1 091
	Плавкая вставка, 2A,gG, 10x38 mm	1	3NW6 002-1
M1	Электродвигатель, 22 kW	1

Схема коммутации «звезда-треугольник»
Поз.	Наименование	Кол.	Заказной код
Q1	Автоматический выключатель	1	3RV1031-4HA10
	Дополнительный блок-контакт, 1N0+1NC	1	3RV1901-1E
K1-K3	Контактор, ном .ток 50 А	3	3RT1036-1AP00
	Дополнительный блок-контакт, 3N0+1NC	2	3RH1921-1HA31
	Механическая блокировка, боковой монтаж	2	3RA1924-2B
	Дополнительный блок-контакт, 1NO	2	3RH1921-1CA10
H1	Световой индикатор со светодиодом, 230VAC	1	3SB3252-6BA20
H2-H3	Световой индикатор со светодиодом, 230VAC	2	3SB3252-6BA40
S1	Кнопка плоская, цвет - красный	1	3SB3203-OAA21
S2	Кнопка плоская, цвет - зеленый	1	3SB3202-0AA41
F1	Предохранитель-разъединитель	1	3NC1091
	Плавкая вставка, 2A,gG, 10x38 mm	1	3NW6002-1
KT1	Модуль с электронной задержкой (фронтальный)	1	3RT1926-2GD51
M1	Электродвигатель, 22 kW	1

Управление устройством плавного пуска однофазного двигателя насоса
