Сетевой кабель Profibus Siemens

Поделиться:
01.04.2016

Важным звеном в процессе обмена данными в промышленной сети является сетевой кабель. Компания Siemens предлагает кабель Profibus, который обеспечит надежную передачу данных.

Сетевой кабель Profibus представляет собой двухжильный экранированный кабель круглого сечения. Он подходит для использования в промышленности и устойчив к воздействию электромагнитных полей за счет двойного экранирования.

Для удобства, на оболочку нанесены специальные отметки, упрощающие измерение отрезков необходимой длины.

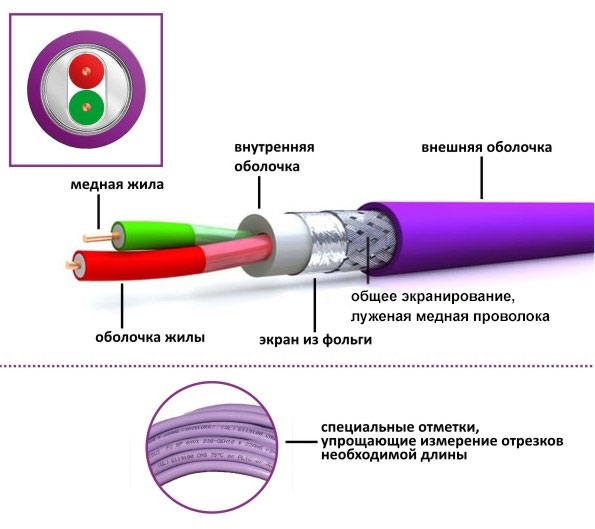

Строение сетевого кабеля Profibus
Siemens Profibus

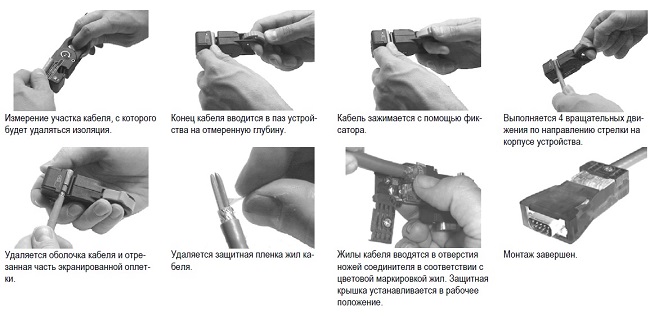

Функция Fast Connect исключает возможность ошибки при монтаже, а специальный инструмент помогает быстро и качественно удалить изоляцию (осуществить быструю и качественную разделку кабеля).

Монтаж кабеля Profibus
Монтаж кабеля Profibus

Технические характеристики кабеля Profibus
Оболочка
Диаметр 8±0,4 мм
Материал поливинилхлорид
Цвет наружной оболочки фиолетовый
Наличие галогена в изоляции есть
Допустимое тяговое усилие 100 Н
Сопротивление
Номинальное 150 Ом
При 9,6 кГц 270±27 Ом
При 38,4 кГц 185±18,5 Ом
В диапазоне 3...20 МГц 150±15 Ом
Сопротивление экрана не более 9.5 Ом/км
Диапазон температур
Рабочий -40....+60
Хранения и транспортировки
Монтаж
Одобрения UL
Уровень 300V есть/CM/CMG/PLTC/устойчивость к солнечной радиации
Уровень 600V есть

Информация для заказа

Название Описание Артикул
Кабель Profibus FC GP Стандартный кабель, поставка по метражу отрезками длиной 20 ... 1000м 6XV18300EH10
Кабель Profibus FC GP Стандартный кабель, отрезок длиной 20 м 6XV18300EN20
Кабель Profibus FC GP Стандартный кабель, отрезок длиной 50 м 6XV18300EN50

Дополнительное оборудование

В дополнение к кабелю вы можете ознакомиться и приобрести штекеры со встроенным отключаемым терминальным резистором.

Штекер RS485 со встроенным отключаемым терминальным резистором, до 12 Мбит/с
Для РС, ОР и OLM,
с осевым отводом кабеля 		Fast Connect 6GK1 500-0FC10
Контакты под винт 6GK1 500-0EA02
С отводом кабеля
под углом 90° 		Контакты под винт Без гнезда для PG 6ES7 972-0BA12-0XA0
С гнездом для PG 6ES7 972-0BB12-0XA0
Fast Connect Без гнезда для PG 6ES7 972-0BA52-0XA0
6ES7 972-0BA52-0XB0
С гнездом для PG 6ES7 972-0BB52-0XA0
6ES7 972-0BB52-0XB0
С отводом кабеля
под углом 35° 		Контакты под винт Без гнезда для PG 6ES7 972-0BA42-0XA0
С гнездом для PG 6ES7 972-0BB42-0XA0
Fast Connect Без гнезда для PG 6ES7 972-0BA60-0XA0
С гнездом для PG 6ES7 972-0BB60-0XA0

Инструмент Siemens для быстрого удаления изоляции
Описание Артикул Вид
Инструмент для быстрого удаления
оболочки и экрана
с кабелей PROFIBUS FC 		6GK1 905-6AA00 инструмент Siemens для кабеля
Комплект запасных ножей
для инструмента
для быстрого удаления изоляции FC кабелей. 		6GK1 905-6AB00
