Обзор контроллеров SIEMENS SIMATIC S7-1200

Поделиться:
12.03.2010

SIMATIC S7-1200

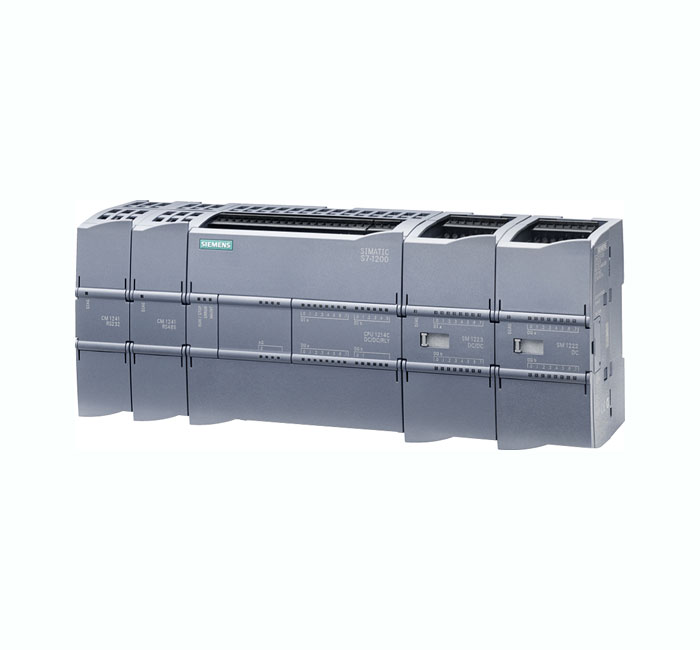

SIMATIC S7-1200 – логический контроллер с мощными функциональными характеристиками и относительно невысокой стоимостью. Он имеет ряд отличительных достоинств, позволяющих использовать его для решения задач, которые ранее считались непосильными для других специализированных электронных устройств. Среди преимуществ SIMATIC S7-1200:
  • функциональность и удобство использования (контроллер оснащен встроенным Ethernet-интерфейсом, благодаря которому можно производить ряд операций: программирование SIMATIC, диагностику, обмен данными с иными устройствами автоматизации, а также системами человеко-машинного интерфейса);
  • компактность (данное семейство контроллеров имеет пластиковый корпус, модульную конструкцию и может быть смонтировано на стандартной шине DIN (35 мм) либо на плоской поверхности);
  • универсальность (SIEMENS SIMATIC S7-1200 характеризуются широкой сферой применения: могут быть использованы как для построения весьма простых узлов локальной автоматики, так и для узлов комплексных систем с автоматическим управлением);
  • эффективность (устройство позволяет интенсивно обмениваться данными через сети Industrial Ethernet/ PROFINET, а также используя PtP (Point-to-Point) соединение).
Рассмотрим эти и другие преимущества контроллеров SIMATIC S7-1200 более подробно. Конструкция S7-1200 защищена компактным пластиковым корпусом (степень защиты IP20), работоспособна в обширном диапазоне температур (0 - +50 °C), может быть смонтирована на 35-миллиметровую шину DIN либо на плоскую поверхность. Кроме того, контроллеры имеют возможность обслуживать от 2 до 51 аналоговых каналов ввода-вывода и от 10 до 285 дискретных.

Состав

  • модули CPU (центральных процессоров), СМ (коммуникационные), SM;
  • модуль блока питания PM 1207 (входное напряжение последнего -115/230 В, выходное -24 В и номинальный ток нагрузки 2,5 А);
  • четырехканальный коммутатор CSM 1277 Industrial Ethernet;
  • платы ввода/вывода аналоговых и дискретных сигналов.
Для программирования контроллеров Siemens и конфигурации данных устройств применяется программное обеспечение Simatic Step 7 Basic. Оно, в свою очередь, дает возможность работать одновременно и с Simatic S7-1200, и с панелями Basic Panels, что способствует эффективности и удобству использования для пользователей.

Центральные процессоры

Семейство логических контроллеров серии S7-1200 оснащено тремя моделями центральных процессоров. Все они отличаются по различным показателям: объемом встроенной памяти, производительностью, числом входов/выходов и т.д. В составе устройства модели следующих модификаций:
  1. напряжение питания - 115/230 В, дискретные входы -24 В и дискретные выходы с контактами, замыкающими реле и нагрузочной способностью, достигающей 2 А на контакт;
  2. напряжение питания - 24 В, дискретные входы - 24 В и дискретные выходы - 24 В/0.5А на основе транзисторных ключей;
  3. напряжение питания – 24 В, дискретные входы - 24 В и дискретные выходы с контактами, замыкающими реле и способностью нагрузки, которая достигает до 2 А на контакт.
Центральные процессы серии S7-1200 имеют встроенный интерфейс Ethernet, к ним могут быть подключены три и менее коммуникационных модуля и установлены платы ввода/вывода. В дополнение к CPU 1214C может быть подключено до 8 модулей SM (сигнальных), а к CPU 1212C – до 2.

Программирование Siemens SIMATIC

Для программирования контроллеров Siemens используется ПО Simatic Step 7 Basic, которое способствует комплексному подходу к проектированию систем автоматизации. Данный программный пакет объединил в себе средства, необходимые для создания конфигурации оборудования, диагностики работы и отладки, корректировки программ. Составной частью Simatic Step 7 Basic является Simatic WinCC Basic, которая позволяет создавать проекты и для панелей серии Basic Panels. Такое соединение и использование единого ПО – неоспоримое преимущество для проектирования и последующего обслуживания системы.

Коммуникации

Основной коммуникацией для контроллеров SIEMENS SIMATIC S7-1200 служит Ethernet-интерфейс. Он способен осуществлять ряд таких операций, как диагностика, программирование SIMATIC и обмен данными с системами человеко-машинного интерфейса и другими устройствами автоматизации. При этом связь с последними возможна за счет коммуникационных модулей, которые подключаются дополнительно и имеют интерфейсы RS 232 либо RS485. Это, в свою очередь, позволяет установить PtP-соединение с использованием разнообразных протоколов обмена данными.

Область применения

Программируемые логические контроллеры SIEMENS SIMATIC S7-1200 находят применение для:
  • управления инженерными системами различных сооружений в строительстве и оборудованием в самых разнообразных отраслях промышленности;
  • решения задач, связанных с позиционированием и перемещением приводов;
  • обмена данными между удаленными объектами;
  • регулирования с помощью PID-алгоритмов.
