Предохранители и держатели Siemens

Содержание обзора:

Предохранители NEOZED

Защита линий и потребителей

Типоразмер D01, х-ка Gg, 500VAC/ 250VDC
Номинальный ток, А
2,0	4,0	6,0	10	13	16
Цвет маркировки
розовый	коричневый	зеленый	красный	черный	серый
Номер для заказа
5SE2 302	5SE2 304	5SE2 306	5SE2 310	5SE2 013-2A	5SE2 316
Типоразмер D02, х-ка Gg, 500VAC/ 250VDC
Номинальный ток, А
20,0	25,0	32,0	35,0	40,0	50,0	63,0
Цвет маркировки
синий	желтый	черный	черный	черный	черный	медь
Номер для заказа
5SE2 320	5SE2 325	5SE2 332	5SE2 335	5SE2 340	5SE2 350	5SE2 363

Защита полупроводниковых устройств

Типоразмер D01, х-ка gR, 500VAC/ 250VDC
Номинальный Ток, А
10	16
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
73	120
Потери мощности, W
6,9	6,2
Номер для заказа
5SE1 310	5SE1 316

Типоразмер D02, х-ка gR, 500VAC/ 250VDC
Номинальный ток, А
20	25	35	50	63
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
190	215	470	1960	4230
Потери мощности, W
8,1	8,2	16,7	12,0	15,5
Номер для заказа
5SE1 320	5SE1 325	5SE1 335	5SE1 350	5SE1 363

Цилиндрические предохранители

Защита линий и потребителей

Типоразмер 10х38, х-ка gG, 500VAC
Номинальный ток, А
2,0	4,0	6,0	10	16	32 (400VAC)
Номер для заказа
3NW6 002-1	3NW6 004-1	3NW6 001-1	3NW6 003-1	3NW6 005-1	3NW6 012-1
Держатель предохранителя
1 полюс		2 полюса		3 полюса
3NC1 091		3NC1 092		3NC1 093
Типоразмер 14х51, х-ка gG, 500VAC
Номинальный ток, А
16	20	25	32	40	50 (400VAC)
Номер для заказа
3NW6 105-1	3NW6 004-1	3NW6 001-1	3NW6 003-1	3NW6 005-1	3NW6 012-1
Держатель предохранителя
1 полюс		2 полюса		3 полюса
3NC1 491		3NC1 492		3NC1 493

Защита полупроводниковых устройств

Типоразмер 10х38, х-ка aR, 600VAC /400VDC
Номинальный ток, А
6,0	10,0	16,0	20	25	32
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
20	60	150	200	250	500
Номер для заказа
3NC1 006	3NC1 010	3NC1 016	3NC1 020	3NC1 025	3NC1 032
Держатель предохранителя
1 полюс		2 полюса		3 полюса
3NC1 091		3NC1 092		3NC1 093

Типоразмер 14х51, х-ка aR, 690VAC/700VDC
Номинальный ток, А
15	20	25	32	40	50
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
75	120	250	700	900	1800
Номер для заказа
3NC1 415	3NC1 420	3NC1 425	3NC1 432	3NC1 440	3NC1 450
Держатель предохранителя
1 полюс		2 полюса		3 полюса
3NC1 491		3NC1 492		3NC1 493

Типоразмер 22х58, х-ка aR, 690VAC/700VDC
Номинальный ток, А
50	63	80	100
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
1350	2600	5500	8000
Номер для заказа
3NC2 250	3NC2 263	3NC2 80	3NC2 200
Держатель предохранителя
1 полюс	2 полюса		3 полюса
3NC2 291	3NC2 292		3NC2 293

NH-предохранители

Siemens SENTRON

Защита линий и потребителей

Типоразмер 00, фронтальный индикатор, х-ка gG, 690VAC/250VDC
Номинальный Ток, А
50	63	80	100
Номер для заказа
3NA3 820-6	3NA3 822-6	3NA3 824-6	3NA3 830-6

Типоразмер 1, фронтальный индикатор, х-ка gG, 690VAC/440VDC
Номинальный Ток, А
100	125	160	200
Номер для заказа
3NA3 130-6	3NA3 132-6	3NA3 136-6	3NA3 140-6

Типоразмер 2, фронтальный индикатор, х-ка gG, 690VAC/440VDC
Номинальный Ток, А
160	200	250	315
Номер для заказа
3NA3 236-6	3NA3 240-6	3NA3 244-6	3NA3 252-6

Типоразмер 3, фронтальный индикатор, х-ка gG, 690VAC/440VDC
Номинальный Ток, А
400	500
Номер для заказа
3NA3 360-6	3NA3 365-6

Siemens SITOR

Защита полупроводниковых устройств

Типоразмер 000, х-ка gR, 690VAC/440VDC
Номинальный Ток, А
6	10	16	20
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
37	50	73	90
Номер для заказа
3NE8 810-OMK	3NE8 812-OMK	3NE8 813-OMK	3NE8 814-OMK
Установка в выключатели-разъединители 3NP, 3KL или держатели 3NH (ручка 3NX1 013)

Типоразмер 00, х-ка gR, 690VAC /440VDC
Номинальный Ток, А
25	35	50	63	80	100
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
180	400	700	1400	5800	11000
Номер для заказа
3NE8 015-1	3NE8 003-1	3NE8 017-1	3NE8 018-1	3NE1 020-2	3NE1 021-2
Установка в выключатели-разъединители 3NP, 3KL или  держатели 3NH (ручка 3NX1 013)

Типоразмер 1, х-ка gR, 690VAC /250VDC
Номинальный Ток, А
160	200	250	315
Допустимая перегрузочная способность, (интеграл Джоуля), А² s
18600	51800	80900	168000
Номер для заказа
3NE1 224-2	3NE1 225-2	3NE1 227-2	3NE1 230-2
Установка в выключатели-разъединители 3NP, 3KL или  держатели 3NH (ручка 3NX1 013)

Фотогальванические предохранители

Защита солнечных батарей

Типоразмер 2XL, х-ка gPV, 1500 VDC (стандарт IEC 60269-6)
Номинальный Ток, А
125	160	200	250
Номер для заказа
3NE1 222-5E	3NE11 224-5E	3NE11 225-5E	3NE11 227-5E
Держатель предохранителя 3NH7361-4

Обозначение характеристики (класса) предохранителя:

- первая буква означает диапазон защиты:

• a — частичный диапазон (только защита от токов короткого замыкания);
• g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки);

- вторая буква означает тип защищаемого оборудования:

• G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов;
• L — защита кабелей и распределительных устройств;
• B — защита горного оборудования;
• F — защита маломощных цепей;
• M — защита цепей электродвигателей и отключающих устройств;
• R — защита полупроводников;
• S — быстрая реакция при коротком замыкании и среднее время реакции при перегрузке;
• Tr — защита трансформаторов.

Держатели предохранителей

Серия SENTRON
3NP1123-1CA20	разъединитель-предохранитель трехполюсный, типоразмер предохранителя - NH000, длительно допустимый ток при 35 0 С - 160 A, отключающая способность 100 kA установка на монтажную панель, сечение проводника 1,5…50мм 2, рамочный зажим температура эксплуатации: -25 0 С +55 0 С
3NP1153-1DA20	разъединитель-предохранитель трехполюсный, типоразмер предохранителя NH2, длительно допустимый ток при 35 0 С - 400A установка на монтажную панель, сечение проводника 120…300мм 2 , рамочный зажим, температура эксплуатации: -25 0 С +55 0 С
3KL, 3KM	выключатель нагрузки трехполюсный, NH-предохранители, номинальный ток от63a до 630А, 690V, типоразмеры предохранителей 000, 00, 1, 2, 3 основное исполнение без 8uc6 рукоятки и штанги, отключающая способность 100 kA
		8UC7 привод для выключателя нагрузки 3kl,  вал 6х6мм или 8x8mm, длина 300мм,  цвет рукоятки –черный или желто-красный,  серая маскирующая рамка

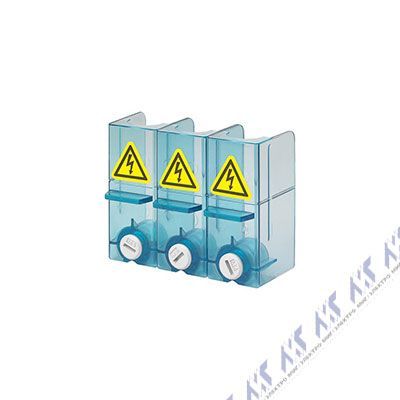

		3KX355 крышка клемм
3NH	держатель плавкой вставки NH , Uном.=690В, отключающая способность, kA: 120/25 AC/DC типоразмеры: - 00, 0- номинальный ток 160А; - 1 - номинальный ток 250А; - 2 - номинальный ток 400А; - 3 - номинальный ток 630А; исполнение: - 1 полюс (все типоразмеры); - 3 полюса ( размер 00/0, 1); материал основания: - литая пластмасса (00); - керамика; контакты с серебряным покрытием. Ручка для съема и установки 3NX1 013	3NH3 030, 1 полюс
		3NH4 030, 3 полюса
Серия SITOR
3NC	держатели-разъединители с цилиндрическими предохранителями; двойное размыкание электрической цепи; безопасное извлечение предохранителя; высокая термостойкость корпуса. предохранители: 10х38 мм, номинальный ток до 32А; 14Х51 мм, номинальный ток до 50А; 22Х58 мм, номинальный ток до 100А. число полюсов: 1, 2 И 3. отключающая способность 50 kA. установка на 35-мм монтажную рейку, сечение проводника ОТ 1,5 мм2 ДО 25мм2 возможное применение: выключатель нагрузки.
Серия SENTRON
3NW7	держатели цилиндрических предохранителей. исполнения: с индикацией срабатывания предохранителя; без индикации срабатывания. безопасное извлечение предохранителя (фронтальная выдвижная кассета). предохранители: 10Х38 мм, номинальный ток ДО 32А; 14Х51 мм, номинальный ток до 50А; 22Х58 мм, номинальный ток до 100А.  число полюсов: 1, 2 и 3. номинальное напряжение: 690VAC/1000VDC отключающая способность 30 kA. установка на 35-мм монтажную рейку, сечение проводника ОТ 0,75 мм2 ДО 25мм2 возможное применение: защита электрических цепей фотоэлементов солнечных батарей.
Разъединители

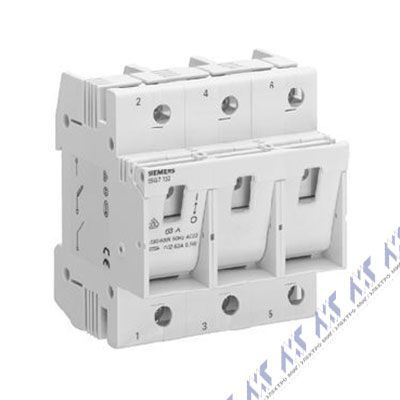

MINIZED 5SG7	разъединители с предохранителями D01 и D02 двойное размыкание электрической цепи. безопасное извлечение предохранителя. номинальный ток до 63А; число полюсов: 1, 2 и 3. установка на 35-мм монтажную рейку блок-контакты состояния (дополнительно) 5ST3
		контакт состояния AS 1NO+1NC с функцией TEST
		адаптер для предохранителей D01
Основания для предохранителей
NEOZED	типоразмер предохранителей D01, D02 номинальный ток: D01 – до 16А; D02 – до 63А. установка на 35-мм монтажную рейку число полюсов: 1 или 3. резьбовые крышки керамические или из литого пластика (для 3-х полюсного исполнения заказываются отдельно). цвет переходных втулок: типоразмер D01: розовый ( 2А), коричневый ( 4А), зеленый ( 6А), красный (10/13А); типоразмер D02: синий ( 20А), желтый (25А), черный ( 32/35/40А), белый (50А).
		втулка 5SH5 020
Контроль предохранителей
Серия SENTRON
5TT3170	Контрольное устройство плавких вставок , 3 фазы 380В до 415В Функции: контроль исправности плавких предохранителей любого исполнения; два светодиода для индикации состояний "Предохранитель в рабочем состоянии" и "Предохранитель сработал"; сигнализация осуществляется и при отключенном потребителе; формирование сигнала на отключение или запрет включения трехфазных двигателей при перегорании хотя бы одного плавкого предохранителя; пригодно также для несимметричных сетей, сетей с высшими гармониками или рекуперативных двигателей. время срабатывания: 50 милисекунд установка на 35-мм монтажную рейку
