Панели оператора Simatic: руководство по миграции

Поделиться:
25.03.2020

Панели оператора Simatic: руководство по миграции


Панели SIMATIC используются для различных приложений во всех отраслях промышленности, оставаясь всегда при этом инновационными продуктами. На смену одним панелям приходят другие, и возникает планомерный вопрос: как обновить имеющуюся систему визуализации наиболее безболезненно?

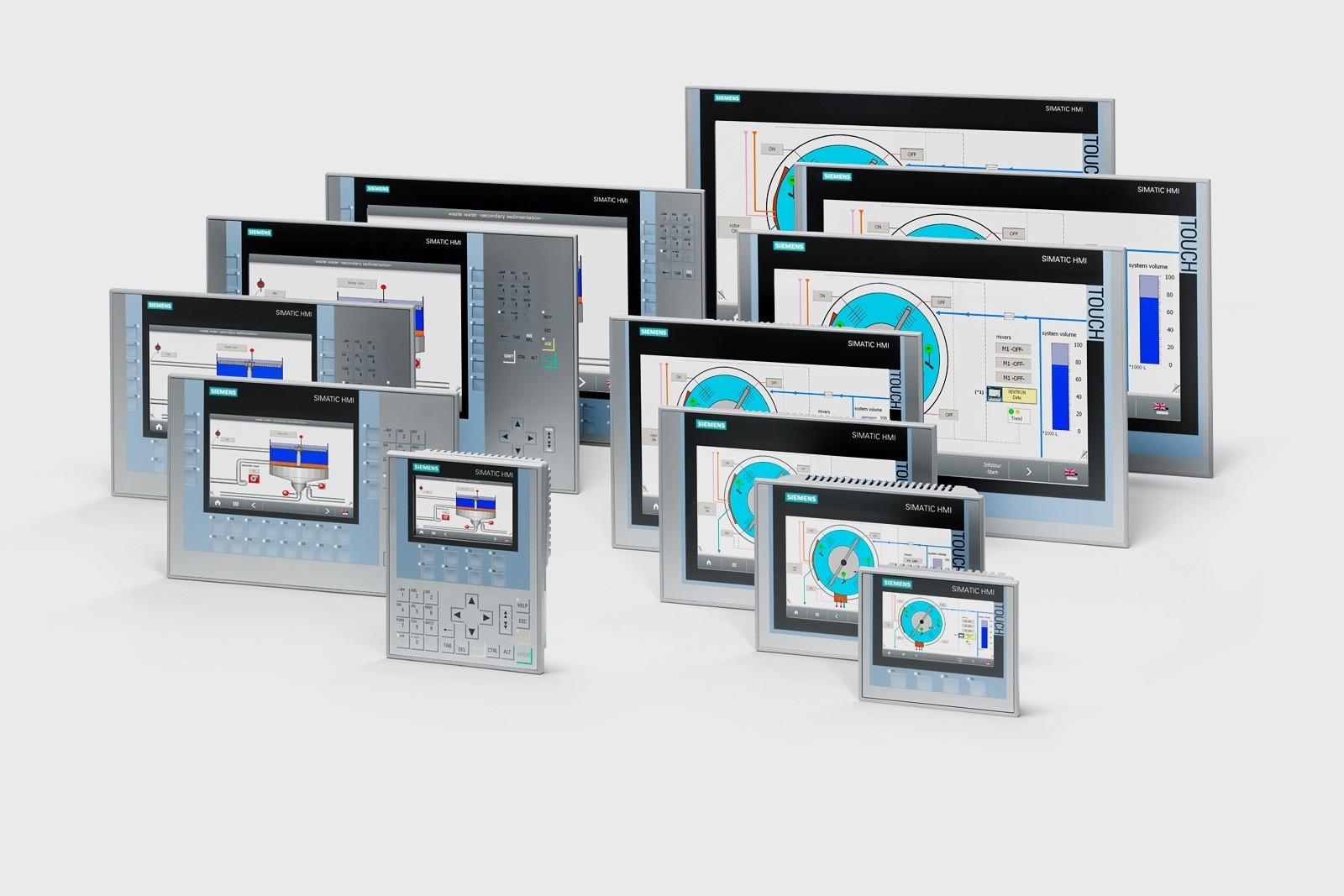

Панели оператора Simatic


Предлагаем вашему вниманию пять самых важных критериев, на которые необходимо обратить внимание при миграции панелей Simatic.

1. Таблица рекомендованных замен панелей SIEMENS
2. Совместимость монтажных проемов
3. Изменение монтажного проема
4. Программное обеспечение и перенос проекта
5. Типы интерфейсов и слоты для SD-карт


Таблица рекомендованных замен панелей SIEMENS

Вид панели

Рекомендуемая замена

OP 77B

KP400 Comfort

TP177B 4"

KTP400 Comfort

TP 177B mono

TP700 Comfort

TP 177B color

TP700 Comfort

OP 177B mono

KP700 Comfort

OP 177B color

KP700 Comfort

TP 277 6"

TP700 Comfort

OP 277 6"

KP700 Comfort

MP 177 6" Touch

TP700 Comfort

MP 277 8" Touch

TP900 Comfort

MP 277 8" Key

KP900 Comfort

MP 277 10" Touch

TP1200 Comfort

MP 277 10" Key

KP1200 Comfort

MP 377 12" Touch

TP1500 Comfort

MP 377 12" Key

KP1500 Comfort

MP 377 15" Touch

TP1900 Comfort

MP 377 19" Touch

TP2200 Comfort

TD200

KP300 BASIC MONO PN

TD400C

KP300 BASIC MONO PN

OP73 Micro

KP300 BASIC MONO PN

TP177 Micro

KTP600 BASIC MONO PN 5,7"

OP73

KP300 BASIC MONO PN

OP77A

KP400 BASIC COLOR PN

TP177A

KTP600 BASIC MONO PN 5,7"



Обратите внимание, что фронтальные размеры и размеры монтажных отверстий у панелей-предшественников и преемников чаще всего отличаются. Если у вас есть возможность перенести панель, то можно рассмотреть вариант закупки панели меньшего размера. Например, заменить MP 377 15" Touch можно не только панелью TP1900, но и TP1500.


Таблица 2. Различия размеров корпуса панелей.

Предшественник

Размеры

Панель серии Comfort

Размеры

Монтажный проем, мм

Глубина, мм

Фронтальная панель, мм

Монтажный проем, мм

Глубина, мм

Фронтальная панель, мм

OP 77B

135 x 171

38

150 x 186

KP400

135 x 171

48

150 x 188

TP 177B 4"

122 x 98

48

140 x 116

KTP400

122 x 98

48

140 x 116

OP 177B

229 x 196

45

243 x 212

KP700

281 x 177

63

308 x 204

OP 277

281 x 177

56

308 x 204

KP700

281 x 177

63

308 x 204

TP 177B, MP 177, TP 277

197 x 141

44*

212 x 156

TP700

197 x 141

63

214 x 158

MP 277 8" Key

338 x 206

61

362 x 230

KP900

338 x 206

63

362 x 230

MP 277 8" Touch

226 x 166

60

250 x 190

TP900

250 x 166

63

274 x 190

MP 277 10" Key

434 x 291

60

483 x 310

KP1200

434 x 268

63

454 x 289

MP 277 10" Touch

310 x 248

61

335 x 275

TP1200

310 x 221

63

330 x 241

MP 377 12" Touch

310 x 248

72

335 x 275

TP1500

396 x 291

75

415 x 310

MP 377 12" Key

450 x 290

59

483 x 310

KP1500

450 x 291

75

483 x 310

MP 377 15" Touch

367 x 289

72

400 x 310

TP1900

465 x 319

75

483 x 337

MP 377 19" Touch

449 x 379

75

483 x 400

TP2200

542 x 362

75

560 x 380

*45 мм для TP 27


Совместимость монтажных проемов

Ознакомьтесь с таблицей совместимости монтажных проемов. Если ваше устройство присутствует в этой таблице, то для установки панели-преемника вам не нужно будет изменять монтажный проем.

Таблица 3. Совместимость монтажных проемов.

Предшественник

Панель серии Comfort

Монтажный проем, мм

OP 77B

KP400

135 x 171

TP 177B 4''

KTP400

122 x 98

OP 277

KP700

281 x 177

TP 177B, MP 177, TP 277

TP700

197 x 141

MP 277 8" Key

KP900

338 x 206

MP 377 12" Key

KP1500

450 x 291

*Размеры фронтальных панелей и глубина устройства могут отличаться.


Изменение монтажного проёма

Если вашего устройства не оказалось в предыдущей таблице, то ознакомьтесь с таблицей ниже. Для вашего удобства там указано, как следует изменить монтажный проем для установки панелей серии Comfort.

Таблица 4. Различия монтажных проемов.

Предшественник (голубой)

Панель серии Comfort (оранжевый)

Различия монтажных проемов, мм

OP 177B

KP700 Comfort

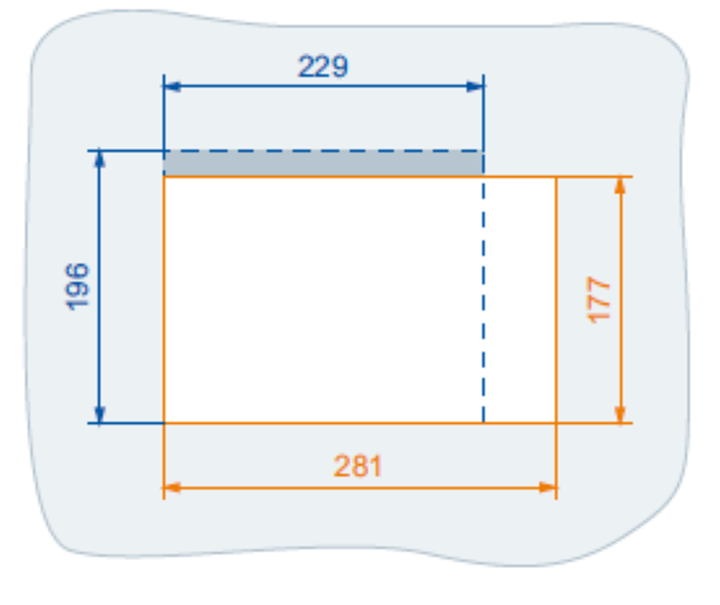

KP700 Comfort габариты

MP 377 12" Touch

TP1500 Comfort

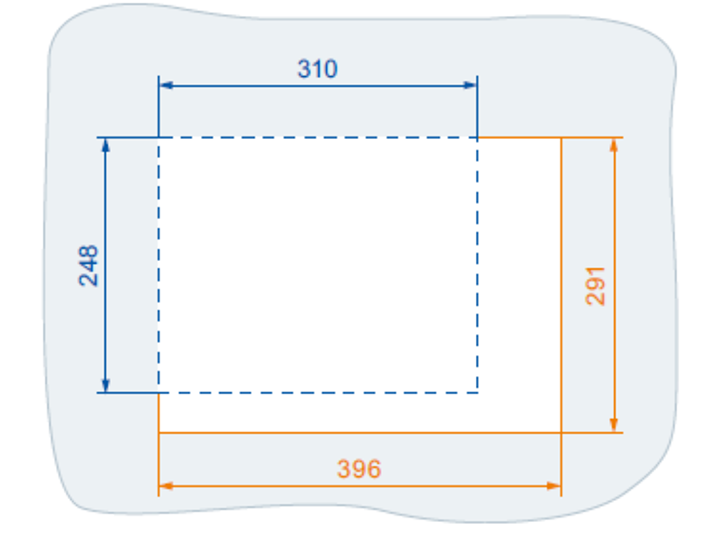

TP1500 Comfort габариты

MP 277 8" Touch

TP900 Comfort

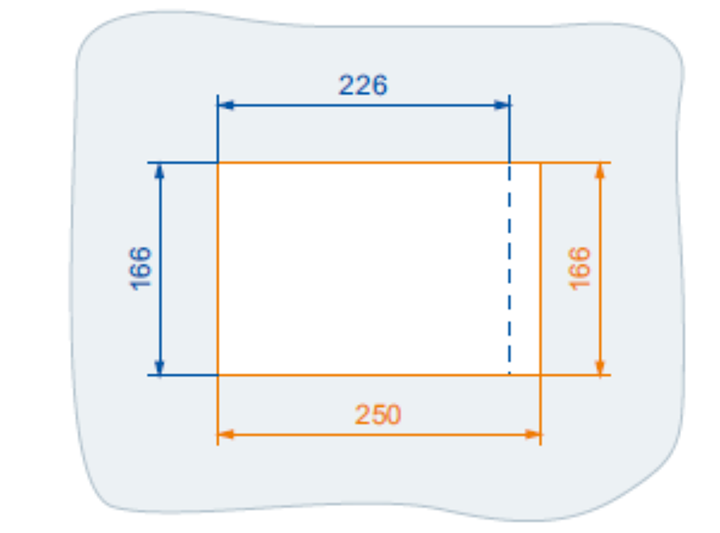

TP900 Comfort габариты

MP 377 12" Key

KP1500 Comfort

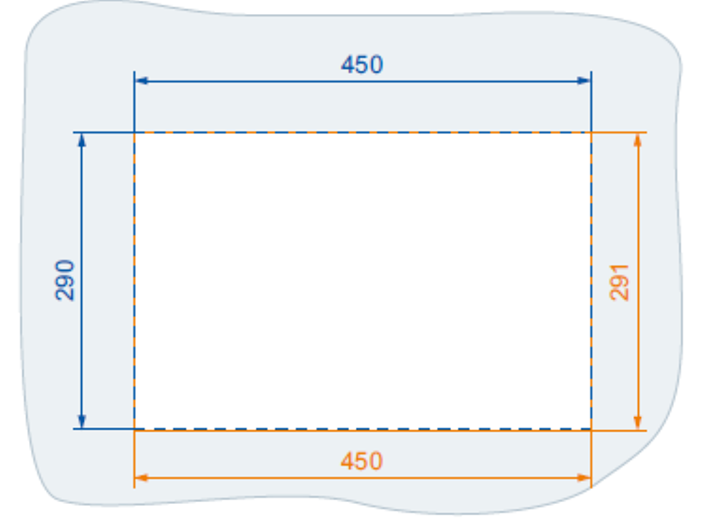

KP1500 Comfort габариты

MP 277 10" Touch

TP1200 Comfort

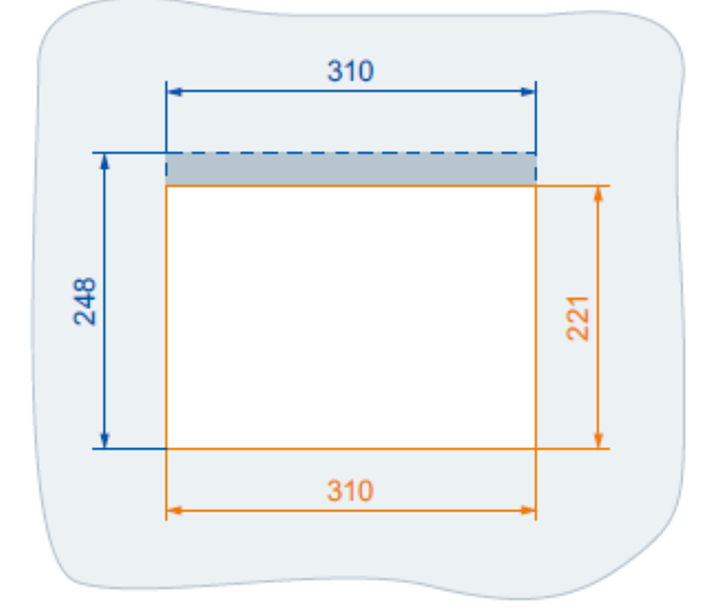

TP1200 Comfort габариты

MP 377 15" Touch

TP1900 Comfort

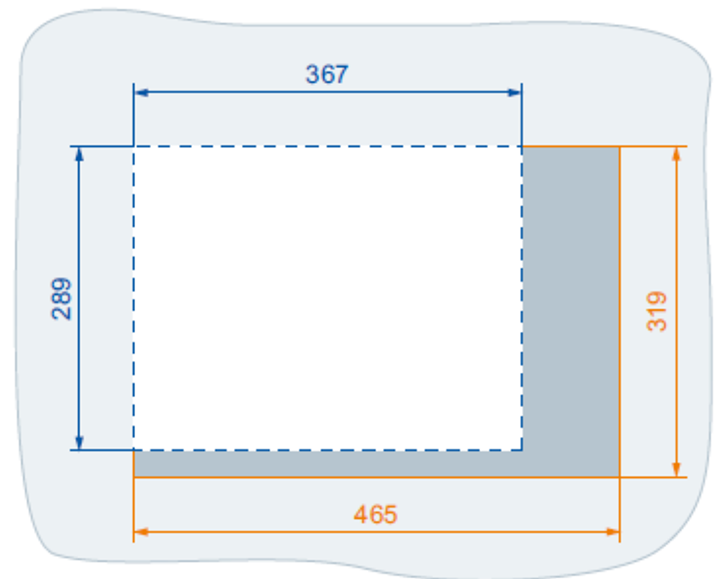

TP1900 Comfort габариты

MP 277 10" Key

KP1200 Comfort

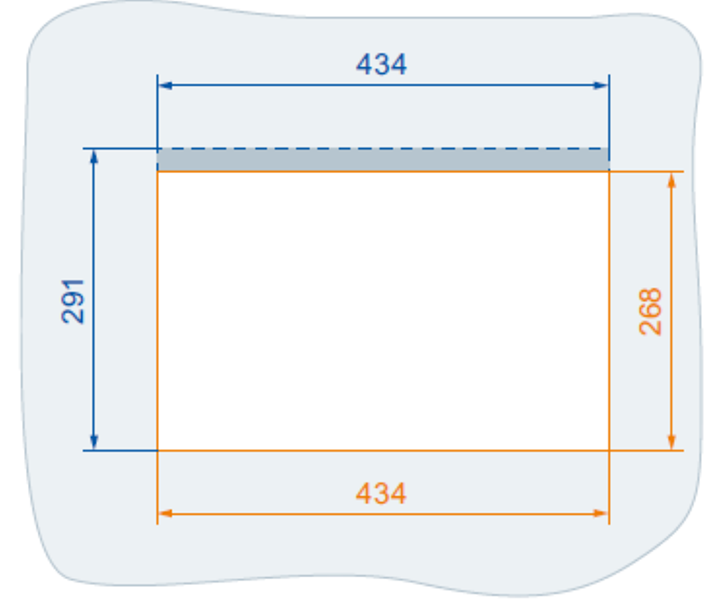

KP1200 Comfort габариты

MP 377 19" Touch

TP2200 Comfort

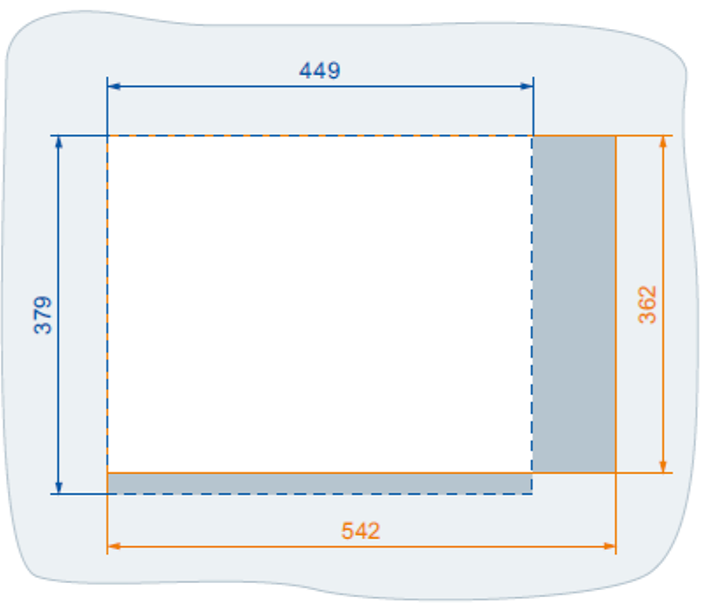

TP2200 Comfort габариты


Программное обеспечение и перенос проекта


При замене панели вам необходимо будет обновить программное обеспечение и перенести данные проекта (поддерживается формат WinCC flexible 2008 SP2). Для этого вам потребуется STEP 7 и новая версия WinCC.

Подробную инструкцию можно запросить у наших специалистов.
      Программное обеспечение и перенос проекта
Примечание: Для панелей серии SIMATIC Basic Panel программное обеспечение SIMATIC WinCC Basic V15 входит в состав STEP 7 Professional/ Basic V15


Типы интерфейсов и слоты для SD-карт

Все панели серии Comfort оснащены аналогичными интерфейсами, что и предшествующие устройства (за исключением RS-232 интерфейса для OP 77B) и, в отличие от предшественников, двумя слотами для SD-карт, защищенными крышкой. Дополнительно они оснащены разъемом типа USB Mini-B.

Примечание: Только карта памяти SIMATIC HMI 2 ГБ обеспечивает защиту от потери сохраненных данных в случае сбоя питания.
