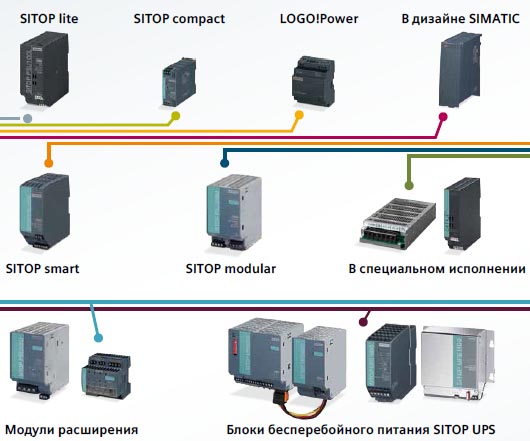

Блоки питания SITOP предназначены для эксплуатации в промышленных условиях. Они отличаются конструктивным исполнением, родом тока входной цепи, уровнем входного и выходного напряжения, допустимым током нагрузки, набором поддерживаемых функций и т. д.
Применение SITOP UPS позволяет избегать негативных эффектов, связанных с неожиданным исчезновением или глубокими провалами напряжения в питающей сети. В зависимости от типа используемого блока бесперебойного питания и условий его эксплуатации длительность автономного питания нагрузки может лежать в диапазоне от нескольких секунд до нескольких часов.
Uвых/Тип | Uвх | ШхВхГ, мм | Заказной номер | Описание | |
---|---|---|---|---|---|
SITOP lite. Компактные блоки питания |
|||||
|
=24 В /2.5 A, PSU100L |
~93...132 В/ 187...264 В |
32,5 x 125 x 125 |
6EP1332-1LB00 |
Для промышленного применения. Узкий корпус. Широкий диапазон входного напряжения. Световая индикация рабочего напряжения. Диапазон температур 0...+60°С. |
=24 В /5 A, PSU100L |
50 x 125 x 125 |
6EP1333-1LB00 |
|||
=24 В /10 A, PSU100L |
70 x 125 x 125 |
6EP1334-1LB00 |
|||
SITOP compact |
|||||
|
=12 В/2.0 A, PSU100C |
~85...264 В/ =110...300 В |
30 x 80 x 100 |
6EP1321-5BA00 |
Токи нагрузки до 6.5 А. Высокая эффективность. Настройка необходимого уровня напряжения. Диапазон температур -20...+70°С. NEC class 2 блок питания с ограничением мощности до 100 В-А. |
=12 В/6.5 A, PSU100C |
52,5 x 80 x 100 |
6EP1322-5BA10 |
|||
=24 В/0.6 A, PSU100C |
22,5 x 80 x 100 |
6EP1331-5BA00 |
|||
=24 В/1.3 A, PSU100C |
30 x 80 x 100 |
6EP1331-5BA10 |
|||
=24 В/2.5 A, PSU100C |
45 x 80 x 100 |
6EP1332-5BA00 |
|||
=24 В/3.7 A, PSU100C NEC Class2 |
52,5 x 80 x 100 |
6EP1332-5BA20 |
|||
=24 В/4.0 A, PSU100C |
52,5 x 80 x 100 |
6EP1332-5BA10 |
|||
LOGO!Power. Блоки питания в формате логических модулей LOGO! |
|||||
|
=5 В/3.0 A |
~85...264 В/ =110...300 В |
54 x 90 x 55 |
6EP1311-1SH03 |
Широкий диапазон входных напряжений постоянного или переменного тока. Низкая стоимость. Диапазон температур --20...+70°С. Ограничение выходного тока при перегрузках. Световой индикатор «Output voltage OK». |
=5 В/6.3 A |
72 x 90 x 55 |
6EP1311-1SH13 |
|||
=12 В/1.9 A |
54 x 90 x 55 |
6EP1321-1SH03 |
|||
=12 В/4.5 A |
72 x 90 x 55 |
6EP1322-1SH03 |
|||
=15 В/1.9 A |
54 x 90 x 55 |
6EP1351-1SH03 |
|||
=15 В/4.0 A |
72 x 90 x 55 |
6EP1352-1SH03 |
|||
=24 В/1.3 A |
54 x 90 x 55 |
6EP1331-1SH03 |
|||
=24 В/2.5 A |
72 x 90 x 55 |
6EP1332-1SH43 |
|||
=24 В/4.0 A |
90 x 90 x 55 |
6EP1332-1SH52 |
|||
SITOP smart. Блоки питания с входным напряжением однофазного или трехфазного переменного тока |
|||||
|
=12 В/7 A, PSU100S |
~132 В/ 170...264 В |
50 x 125 x 125 |
6EP1322-2BA00 |
Эффективная защита нагрузки от коротких замыканий, перенапряжений, перегрузок. Высокая перегрузочная способность (до 150% от вых. ном. тока). Диапазон температур --10...+70°С. Миниатюрный блок питания. PSU 100S может автоматически переключаться 120/230 В AC. |
=12 В/14 A, PSU100S |
70 x 125 x 125 |
6EP1323-2BA00 |
|||
=24 В/2.5 A, PSU100S |
32,5 x 125 x 125 |
6EP1332-2BA20 |
|||
=24 В/5 A, PSU100S |
50 x 125 x 125 |
6EP1333-2BA20 |
|||
|
=24 В/10 A, PSU100S |
70 x 125 x 125 |
6EP1334-2BA20 |
||
=24 В/20 A, PSU100S |
115 x 145 x 150 |
6EP1336-2BA10 |
|||
=24 В/10 A, PSU300S |
-340...550 В |
90 x 145 x 150 |
6EP1434-2BA10 |
||
=24 В/20 A, PSU300S |
90 x 145 x 150 |
6EP1436-2BA10 |
|||
=24 В/40 A, PSU300S |
150 x 145 x 150 |
6EP1437-2BA20 |
Uвых/Тип | Uвх | ШхВхГ, мм | Заказной номер | Описание | |
---|---|---|---|---|---|
SITOP modular. Модульные блоки питания |
|||||
|
=24 В /5 A, PSU8200 |
~85...132 В/170...264 В |
45 x 125 x 125 |
6EP3333-8SB00-0AY0 |
Настройка необходимого уровня выходного напряжения. SITOP Modular имеют металлические корпуса со степенью защиты IP20, монтируемые на DIN-рейки. Высокая перегрузочная способность по току. |
=24 В/10 A, PSU8200 |
55 x 125 x 125 |
6EP3334-8SB00-0AY0 |
|||
|
=24 В/5 A, PSU200M |
~85...264 B/176...500 B |
70 x 125 x 125 |
6EP1333-3BA10 |
|
=24 В/10 A, PSU200M |
70 x 125 x 125 |
6EP1334-3BA10 |
|||
=24 В/20 A, PSU8200 |
~85...275 В/ =88...350 В |
90 x 125 x 125 |
6EP1336-3BA10 |
||
|
=24 В/40 A, PSU100M |
~85...132 В/ 176...264 В |
240 x 125 x 125 |
6EP1337-3BA00 |
|
=24 В/20 A, PSU8200 |
~340...550В |
70 x 125 x 125 |
6EP3436-8SB00-0AY0 |
||
=24 В/40 A, PSU8200 |
150 x 125 x 150 |
6EP1437-3BA10 |
|||
=48 В/10 A, PSU300M |
70 x 125 x 125 |
6EP1456-3BA00 |
|||
SITOP modular. Система блоков питания SITOP PSU8600 с интеграцией в TIA портал |
|||||
|
Базовый модуль PSU8600 =24 В/40A / 4x10 A |
~ 320...575 V |
125 x 125 x 150 |
6EP3437-8MB00-2CY0 |
2 интегрированных Ethernet/ PROFINET порта на борту. Индивидуально настраиваемые выходы. Компактный дизайн, без дополнительных монтажных зазоров. . Высокая работоспособность при низких температурах. Гибкая модульная система за счет модулей расширения. Комплексная интеграция в (TIA Portal). |
Модульная система: |
Питание от базового модуля PSU8600 и соединение по технологий Clip Link |
|
|
||
Модули расширения CNX8600 - 4 x 5 A |
60 x 125 x 150 |
6EP4436-8XB00-0CY0 |
|||
|
- 4 x 10 A |
60 x 125 x 150 |
6EP4437-8XB00-0CY0 |
||
Буферный модуль BUF8600 - 100 мс/ 40 A |
60 x 125 x 150 |
6EP4297-8HB00-0XY0 |
|||
- 300 мс/ 40 A |
125 x 125 x 150 |
6EP4297-8HB10-0XY0 |
|||
Блоки питания в формате модулей SIMATIC |
|||||
|
=24 В/2.5 A, PM1207 |
~ 85...132B/ 176...264 B |
70 x 100 x 75 |
6EP1332-1SH71 |
Компактный блок питания для S7-1200. |
=24 В/2 A, PS 307 |
~ 85...132B/ 170...264 B |
40 x 125 x 120 |
6ES7307-1BA01-0AA0 |
Блоки питания для S7-300 с узким корпусом и автоматическим переключением входного напряжения. |
|
=24 В/5 A, PS 307 |
60 x 125 x 120 |
6ES7307-1EA01-0AA0 |
|||
=24 В/10 A, PS 307 |
80 x 125 x 120 |
6ES7307-1KA02-0AA0 |
|||
=24 В/3 A, PM1507 |
~ 85...132/ 170...264 B |
50 x 147 x 135 |
6EP1332-4BA00 |
Блоки питания для S7-1500. |
|
=24 В/8 A, PM1507 |
75 x 147 x 135 |
6EP1333-4BA00 |
|||
=24 В/8 A, ET200pro PS |
~340...550В |
310 x 135 x 90 |
6ES7148-4PC00-0HA0 |
Блок питания для ET200pro. |
Uвых/Тип | Uвх | ШхВхГ, мм | Заказной номер | Описание | |
---|---|---|---|---|---|
Блоки питания в специальном дизайне |
|||||
|
=12 В/3 A, PSU100D |
~85...264 В |
97 x 98 x 38 |
6EP1321-1LD00 |
Широкий диапазон входных значений. Низкая стоимость. Диапазон температур: -10...+70°С. |
=12 В/8.3 A, PSU100D |
97 x 158 x 38 |
6EP1322-1LD00 |
|||
=24 В/2.1 A, PSU100D |
97 x 128 x 38 |
6EP1331-1LD00 |
|||
=24 В/3.1 A, PSU100D |
97 x 128 x 38 |
6EP1332-1LD00 |
|||
|
=24 В/4.1 A, PSU100D |
97 x 158 x 38 |
6EP1332-1LD10 |
||
=24 В/6.2 A, PSU100D |
97 x 178 x 38 |
6EP1333-1LD00 |
|||
=24 В/12.5 A, PSU100D |
105 x 199 x 41 |
6EP1334-1LD00 |
|||
=24 В/5 Aв плоском дизайне |
~85...132 В/170...264 В |
160 x 130 x 60 |
6EP1333-1AL12 |
В металлическом корпусе, крепится на DIN-рейку. |
|
=24 В/10 A в плоском дизайне |
160 x 130 x 60 |
6EP1334-1AL12 |
|||
=24 В/5 A, PSU100P |
~85...132 В/170...264 В |
120 x 181 x 60 |
6EP1333-7CA00 |
Степень защиты IP 67. |
|
=24 В/8 A, PSU100P |
310 x 135 x 90 |
6EP1334-7CA00 |
|||
|
24 В DC/8 A, ET200pro PS |
~380.480 B/~340...550 В |
310 x 135 x 90 |
6ES7148-4PC00-0HA0 |
Блок питания для распределительных I/O систем. Световой индикатор «Output voltage OK» и «Overtemperature» |
=24 В/20 A, PSU400M |
=300...900 В |
90 x 125 x 125 |
6EP1536-3AA00 |
Модуль выполняет функции конвертора постоянного тока =600 В в постоянный ток =24 В. |
|
=24 В/ 5 A, PSU300E |
~320...550 В |
70 x 125 x 125 |
6EP1433-0AA00 |
Оптимизированный блок питания для зарядки. |
|
=12 В/20 A, PSU300B |
~320...575 В |
70 x 125 x 125 |
6EP1424-3BA00 |
||
=24 В/17 A, PSU300B |
70 x 125 x 125 |
6EP1436-3BA20 |
|||
=24 В/30 A, PSU300B |
150 x 125 x 150 |
6EP1437-3BA20 |
|||
=3.52 В/10 A, SITOP Flexi |
~85...132 В/ 170...264 В |
75 x 125 x 125 |
6EP1353-2BA00 |
SITOP Flexi с плавным регулированием выходных значений: один стандартный прибор с разными напряжениями. |
|
=2x15 В/3.5 A, SITOP Dual |
~93...264 В |
75 x 125 x 125 |
6EP1353-0AA00 |
SITOP Dual с двумя выходами. |
|
Модули расширения |
|||||
|
Сигнальный модуль для SITOP Modular 6EP1...-3BA00 |
~240 В/6 A |
25 x 125 x 125 |
6EP1961-3BA10 |
Сигнальный модуль, позволяющий выполнять дистанционное включение/ отключение блока питания SITOP Modular, а также использовать свой сигнальный контакт для мониторинга состояния блока питания. Модуль ограничения пусковых токов. |
Резервный модуль, PSE202U - 24 В/10 A |
=19...29 В |
30 x 80 x 100 |
6EP1964-2BA00 |
||
- 24 В/NEC Class2 |
=19...29 В |
30 x 80 x 100 |
6EP1962-2BA00 |
||
- 24 В/40 A |
=24...28.8 В |
70 x 125 x 125 |
6EP1961-3BA21 |
||
|
PSE200U • 4x 0.5...3 A |
=22...30 В |
72 x 80 x 72 |
6EP1961-2BA11 |
|
- 4x 3.10 A |
=22...30 В |
72 x 80 x 72 |
6EP1961-2BA21 |
||
- 4x 0.5...3 A |
=22...30 В |
72 x 80 x 72 |
6EP1961-2BA31 |
||
- 4x 3 . 10 A |
=22...30 В |
72 x 80 x 72 |
6EP1961-2BA41 |
||
Диагностический модуль SITOP - 4x 2.10 A |
=22...30 В |
72 x 90 x 90 |
6EP1961-2BA00 |
||
Буферный модуль для SITOP Smart SITOP Modular |
=24...28.8 В |
70 x 125 x 125 |
6EP1961-3BA01 |
Uвых/Тип | Uвх | ШхВхГ, мм | Заказной номер | Описание | |
---|---|---|---|---|---|
Конденсаторные блоки бесперебойного питания SITOP UPS500S и UPS500P |
|||||
|
=24 В/15 A, 2.5 кВтс, UPS500S |
=22...29 В, входное напряжение =24 В SITOP блок питания |
120 x 125 x 125 |
6EP1933-2EC41 |
Автономное питание нагрузки в диапазоне от нескольких секунд до нескольких минут. Быстрый заряд батарей. Модификации со степенью со степенью защиты IP65 (UPS500P), устанавливаемые вне шкафов управления. |
=24 В/15 A, 5 кВтс, UPS500S |
120 x 125 x 125 |
6EP1933-2EC51 |
|||
|
=24 В/15 A, 5 кВтс, UPS501S |
=24 В, модуль расширения для UPS500S |
70 x 125 x 125 |
6EP1935-5PG01 |
|
=24 В/7 A, 5 кВтс, UPS500P |
=22.5...29 В входное напряжение = 24 в SITOP блок питания |
400 x 80 x 80 |
6EP1933-2NC01 |
||
=24 В/7 A, 10 кВтс, UPS500P |
470 x 80 x 80 |
6EP1933-2NC11 |
|||
Аккумуляторные блоки бесперебойного питания SITOP DC UPS и UPS1600 |
|||||
|
SITOP UPS1600 =24 В/10 A |
=22...29 В |
50 x 125 x 125 |
6EP4134-3AB00-0AY0 |
Блоки бесперебойного питания UPS1600 с выходным напряжением =24 В и токами нагрузки 10 или 20А. Опционально могут иметь интерфейс USB или PROFINET. Модификации со встроенным интерфейсом PROFINET оснащены встроенным вебсервером. |
с USB-интерфейсом |
50 x 125 x 125 |
6EP4134-3AB00-1AY0 |
|||
с Ethernet/Profinet интерфейсом (2 порта) |
50 x 125 x 125 |
6EP4134-3AB00-2AY0 |
|||
SITOP UPS1600, =24 В /40 A |
70 x 125 x 125 |
6EP4137-3AB00-0AY0 |
|||
с USB-интерфейсом |
70 x 125 x 125 |
6EP4137-3AB00-1AY0 |
|||
|
С Ethernet/Profinet-интерфейсом (2 порта) |
70 x 125 x 125 |
6EP4137-3AB00-2AY0 |
||
SITOP UPS1600, =24В/20 A |
50 x 125 x 125 |
6EP4136-3AB00-0AY0 |
|||
с USB-интерфейсом |
50 x 125 x 125 |
6EP4136-3AB00-1AY0 |
|||
с Ethernet/Profinet-интерфейсом (2 порта) |
50 x 125 x 125 |
6EP4136-3AB00-2AY0 |
|||
SITOP UPS1100 Модуль батарей =24В/1.2 Aч |
UPS1600: =26.4...27.3 В (> +20°C), =27.3...29.0 В (<+ 20°C) Модуль батарей 2.5 Aч: =29...27.9 В (-10.+20°C), =27.9...26.4 В (+20.+60°C) |
89 x 130 x 107 |
6EP4131-0GB00-0AY0 |
Модули аккумуляторных батарей UPS1100 емкостью 1.2, 3.2 или 7.0 Ач. К одному модулю UPS1600 допускается подключать до 6 модулей UPS1100. |
|
|
Модуль батарей =24 В/ 3.2 Aч |
190 x 169 x 80 |
6EP4133-0GB00-0AY0 |
||
Модуль батарей =24 В/ 7 Aч |
186 x 186 x 111 |
6EP4134-0GB00-0AY0 |
|||
Модуль батарей =24 В / 12 Aч |
253 x 168 x 110 |
6EP4135-0GB00-0AY0 |
|||
Модуль батарей =24 / 2.5 Ач, =24 В/2.5 Ач с расширенным температурным диапазоном |
265 x 115 x 63 |
6EP4132-0GB00-0AY0 |
