Неуправляемые коммутаторы SCALANCE XB-100

Поделиться:
29.11.2018

Неуправляемые коммутаторы SCALANCE XB-100

Оглавление:

1. Преимущества для клиента
2. Основные особенности
3. Примеры использования
4. Ассортимент продукции в деталях
5. Аксессуары


Компактные неуправляемые коммутаторы SCALANCE XB-100 для Industrial Ethernet оснащены большим количеством (до 24) электрических и/или оптических портов, обеспечивают экономичное проектирование сетей Industrial Ethernet и подходят в том числе для использования при автоматизации зданий.


SCALANCE XC108-2
             SCALANCE XC112

SCALANCE XC108-2
(ST/BFOC)



SCALANCE XC112



Преимущества для клиента

 • Экономичное решение для создания простой и недорогой сети машинного оборудования;

 • Компактный монтаж в распределительной коробке или шкафу управления;

 • Надежные и отказоустойчивые благодаря резервному источнику питания;

 • Совместимы с PROFINET CC-A для обеспечения высокой надежности Industrial Ethernet и сетевых
   компонентов PROFINET;

 • Доступны варианты устройств с наличием до 24 портов RJ45 и со скоростью передачи данных 10/100
   Мбит/с.


SCALANCE XC116
          SCALANCE XC124

SCALANCE XC116



SCALANCE XC124



Основные особенности

 • Подходят для использования в промышленности и автоматизации зданий; 24 В постоянного тока и
   24 В переменного тока (50/60 Гц);

 • Подходят для взрывоопасных зон в пределах зоны 2 (ATEX, IECEx);

 • Простая диагностика на месте с помощью светодиодов;

 • Многомодовые волоконно-оптические порты для покрытия расстояний до 5 км, на выбор с разъёмами
   ST/BFOC или SC.



Примеры использования

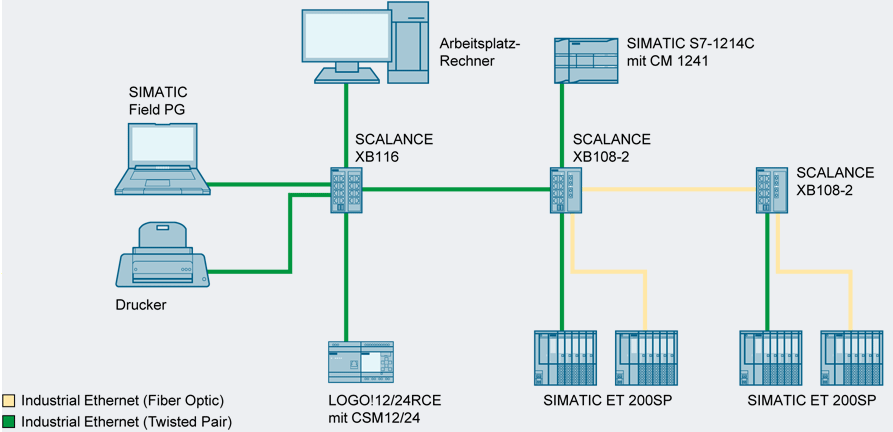

Электрическая система типа звезда со SCALANCE XB108-2 и SCALANCE XB116

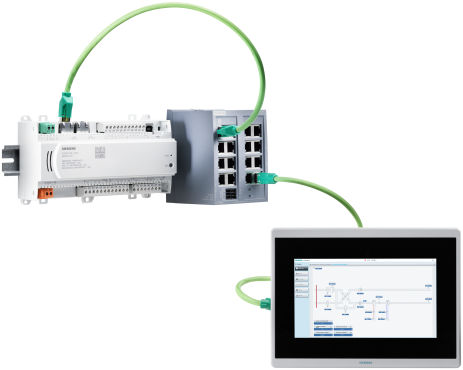

Неуправляемый коммутатор SCALANCE XB116 с контроллером DESIGO и панелью

Использование в промышленности:
Применение электрических или оптических линейных систем
(в том числе "звезда") со SCALANCE X108-2 и SCALANCE XB116
делает простое соединение участников сети в
машинно-ориентированных приложениях.
  Использование в автоматизации зданий:
Применение неуправляемых SCALANCE
XB116 с контроллерами DESIGO и
панелями Simatic HMI



Ассортимент продукции в деталях

Изделие



Описание



Заказной номер

 SCALANCE XB108-2     8 портов RJ45, 10/100 Мбит/с;
 2 порта MM ST, 100 Мбит/с (многомодовый,
 макс. 5 км)


 6GK5108-2BB00-2AB2


 SCALANCE XB108-2     8 портов RJ45, 100 Мбит/с;
 2 порта MM SC, 100 Мбит/с (многомодовый,
 макс. 5 км)


 6GK5108-2BD00-2AB2


 SCALANCE XC112     12 портов RJ45, 10/100 Мбит/с

 6GK5112-0BA00-2AB2


 SCALANCE XC116     16 портов RJ45, 10/100 Мбит/с

 6GK5116-0BA00-2AB2


 SCALANCE XC124     24 порта RJ45, 10/100 Мбит/с

 6GK5124-0BA00-2AB2




Аксессуары

 SITOP PSU100C    Регулируемый источник питания 24 В/0,6 А
 Вход: 100-230 В переменного тока (110-300 В
 постоянного тока)
 Выход: 24 В постоянного тока/0,6 A
  6EP1331-5BA00

 Винтовая клеммная колодка,
 электропитание
   3-полюсная винтовая клеммная колодка для
 электропитания; 24 В переменного/постоянного
 тока для SCALANCE XB-000 1 упаковка = 5 шт.


 6GK5980-1CB00-0BA5


 Нажимная клеммная колодка,
 электропитание
   Нажимные клеммы, 3-полюсная; для
 электропитания; 24 В переменного/постоянного
 тока для SCALANCE XB-000
 1 упаковка = 5 шт. запасных деталей


 6GK5980-1CB10-0BA5
