Неуправляемые коммутаторы SCALANCE X-000/XB-000

Поделиться:
28.11.2018

SCALANCE-XB


Оглавление:

1. Преимущества для клиента
2. Основные особенности
3. Примеры использования
4. Ассортимент продукции в деталях


Неуправляемые коммутаторы Industrial Ethernet линейки SCALANCE X-000/XB-000 позволяют создать простую сеть машинного оборудования при невысоком уровне затрат; это оптимальное решение для проектирования небольших электрических или оптических структур типа «звезда» и линейного типа с функциями коммутации для машинного оборудования или для зон с оборудованием.

Разнообразные варианты коммутаторов с любым количеством электрических/оптических гигабитных портов обеспечивают создание гибких сетевых решений.

Компактная конструкция в корпусе, подходящем для промышленного использования, позволяет экономить место при установке в шкафу управления на стандартную монтажную шину или при настенном монтаже.

SCALANCE X005

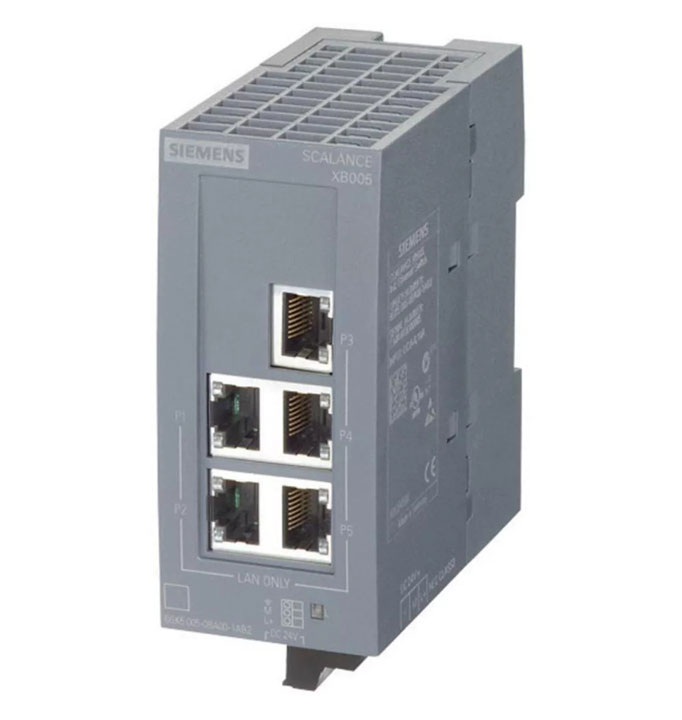

  SCALANCE XB005

SCALANCE X005



SCALANCE XB005




Преимущества для клиента

 • Экономичное решение для формирования небольших локальных сетей Industrial Ethernet или для
   интеграции некрупного машинного оборудования в существующие сети автоматизации;

 • Компактная установка в распределительной коробке, шкафу управления или настенный монтаж;

 • Полностью подходит для промышленного использования в сетях машинного оборудования;

 • Быстрый ввод в эксплуатацию благодаря отсутствию необходимости проектирования;

 • Простая диагностика на месте с помощью светодиодов (питание, состояние связи, обмен данными);

 • Возможность использования соединительных кабелей, не являющихся перекрестными, благодаря
    встроенной функции автоматического определения типа кабеля.

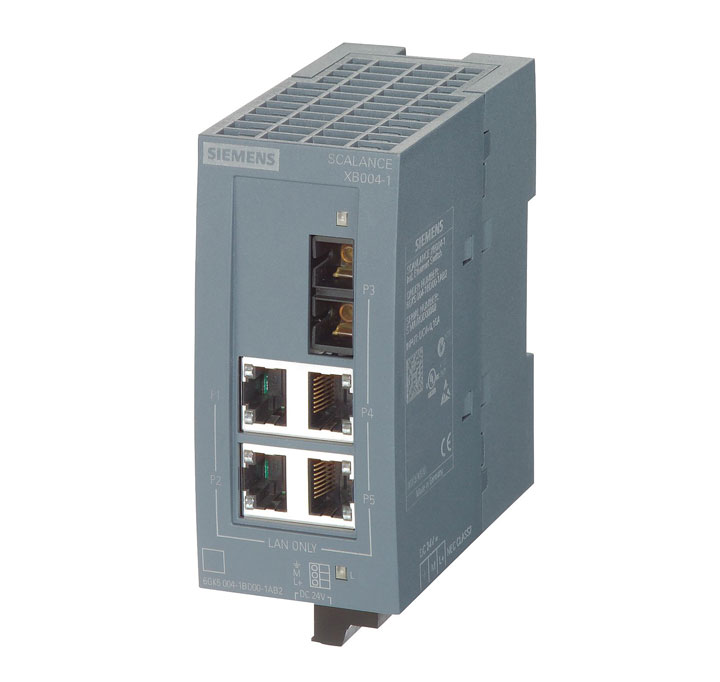

SCALANCE XB004-1LD

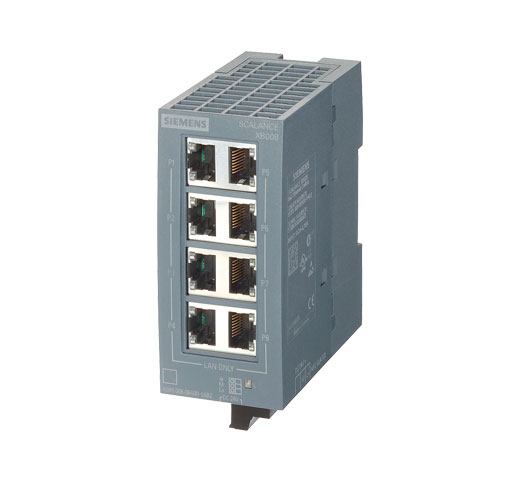

  SCALANCE XB008

SCALANCE XB004-1LD



SCALANCE XB008




Основные особенности

 • Различные устройства с разным количеством портов;

 • Электрические и электрооптические варианты, реализация передачи данных с Гбит, покрытие
   расстояний до 26 км. с использованием волоконно-оптических кабелей;

 • Экономичное и простое в использовании решение начального уровня;

 • Варианты с 24 В переменного тока для автоматизации зданий.




Примеры использования

Линейная электрическая система с SCALANCE XB



Электрическая система типа «звезда» со SCALANCE

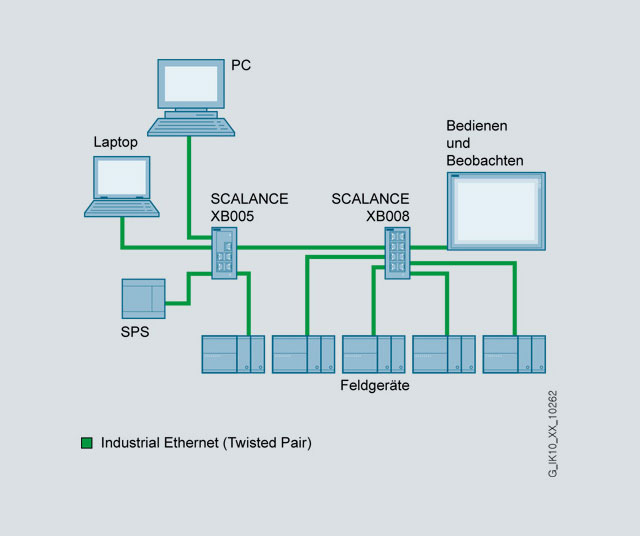

Линейная электрическая система с
SCALANCE XB005 и XB008. XB005G и
или SCALANCE XB005G и XB008G

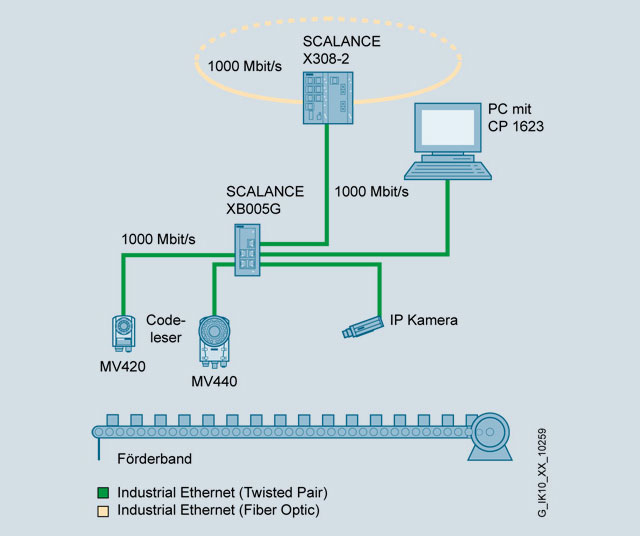

  Электрическая система типа «звезда»
с SCALANCE. Подключение к контуру
Gigabit Ethernet через SCALANCE
X308-2



Ассортимент продукции в деталях

Изделие



Описание

  Заказной номер
SCALANCE X005   5 портов RJ45, 10/100 Мбит/с 24 В постоянного тока,
крепежная манжета, подходящая для PROFINET
расширенный диапазон температур от -40 °C до +75 °C


6GK5005-0BA10-1AA3


SCALANCE X005TS   5 портов RJ45, 10/100 Мбит/с 24 В постоянного тока,
крепежная манжета, подходящая для PROFINET
расширенный диапазон температур от -40 °C до +75 °C
Спецификация согласно EN 50155 и e1/E1, подходит
для использования в железнодорожных и
автомобильных перевозках


6GK5005-0BA10-1AA3


SCALANCE XB005   5 портов RJ45, 10/100 Мбит/с
24 В переменного/постоянного тока


6GK5005-0BA00-1AB2


SCALANCE XB008   8 портов RJ45, 10/100 Мбит/с
24 В постоянного тока


6GK5008-0BA00-1AB2


SCALANCE XB004-1   4 порта RJ45, 10/100 Мбит/с
1 порт SC, 100 Мбит/с (многомодовый, макс. 5 км)
24 В переменного/постоянного тока


6GK5004-1BD00-1AB2


SCALANCE XB004-1LD   4 порта RJ45, 10/100 Мбит/с
1 порт SC, 100 Мбит/с (одномодовый, макс. 26 км)
24 В переменного/постоянного тока, Long Distance


6GK5004-1BF00-1AB2


SCALANCE XB004-2   4 порта RJ45, 10/100 Мбит/с
2 порта SC, 100 Мбит/с (многомодовый, макс. 5 км)
24 В постоянного тока


6GK5004-2BD00-1AB2


SCALANCE XB005G   5 портов RJ45, 10/100/1000 Мбит/с
24 В постоянного тока


6GK5005-0GA10-1AB2


SCALANCE XB008G
  5 портов RJ45, 10/100/1000 Мбит/с
24 В постоянного тока


6GK5008-0GA10-1AB2


SCALANCE XB004-1G
  4 порта RJ45, 10/100/1000 Мбит/с
1 порт SC, 1000 Мбит/с (многомодовый, макс. 750 м)
24 В постоянного тока


6GK5004-1GL10-1AB2


SCALANCE XB004-1LDG   4 порта RJ45, 10/100/1000 Мбит/с
1 порт SC, 1000 Мбит/с (одномодовый, макс. 10 км)
24 В постоянного тока, Long Distance


6GK5004-1GM10-1AB2
