Модульные автоматические выключатели SIEMENS

Поделиться:
03.04.2017

Модульные автоматические выключатели Siemens 5SL

Применение для защиты электрических нагрузок от 0,3А до 63А напряжением 400VAC/60VDC c характеристиками расцепления B,C и D. Отключающая способность - 6 kA (хар: В и С) и 10kA.

Однополюсные
Однополюсные +N
Двухполюсные
Однополюсный выключатель Siemens
1MW (ширина модуля) = 18 мм
Однополюсный +N выключатель Siemens
Ширина - 2MW
N-полюс неразрывный
Двухполюсный выключатель Siemens
Ширина - 2MW
Трехполюсные
Трехполюсные+N
Четырехполюсные
Трёхполюсный выключатель Siemens
Ширина - 3MW
Трёхполюсный +N выключатель Siemens
Ширина - 4MW
N-полюс неразрывный
Четырёхполюсный выключатель Siemens
Ширина - 4MW

Конструкция присоединительных клемм прямоугольного сечения позволяет выполнить одновременное присоединение штыревых сборных шин с жилами кабелей сечением до 35 кв.мм.

Простота установки дополнительных компонентов: блок-контакты срабатывания и состояния, расцепители независимые и минимального напряжения, устройства определения дугового пробоя.

Удобный монтаж на 35 мм – профиль.


Модульные автоматические выключатели Siemens 5SY, 5SP

Применение для защиты электроприемников жилых и общественных зданий и сооружений, промышленных предприятий. Возможно применение в кораблестроении (сертификаты: BV, DNV, GL и LRS). Напряжение 400VAC/72VDC (250VDC для серии 5SY5).

Номинальный ток:
5SY6 - от 0,3А до 63А c характеристиками расцепления B,C ;отключающая способность - 6 kA;
5SY4 - от 0,5А до 80А c характеристиками расцепления A,B,C и D; отключающая способность - 10kA;
5SY5 - от 0,3А до 63А c характеристиками расцепления B,C ; отключающая способность - 10kA;
5SY7 - от 0,3А до 63А c характеристиками расцепления B,C и D; отключающая способность - 15kA;
5SY8 - от 0,3А до 63А c характеристиками расцепления C и D; отключающая способность - 25kA;
5SP4 - от 80А, 100A, 125А c характеристиками расцепления B,C и D; отключающая способность - 10kA.


Siemens 5SY

Однополюсные
Однополюсные +N
Двухполюсные
5SY однополюсный
1MW (ширина модуля) = 18 мм
5SY однополюсный +N
Ширина - 2MW
N-полюс неразрывный
5SY двухполюсный
Ширина - 2MW
Трехполюсные
Трехполюсные+N
Четырехполюсные
5SY трёхполюсный
Ширина - 3MW
5SY трёхполюсный +N
Ширина - 4MW
N-полюс неразрывный
5SY четырёхполюсный
Ширина - 4MW

Siemens 5SP4

Однополюсные
Двухполюсные
5SP4 однополюсный
1,5MW (ширина модуля) = 27 мм
5SP4 двухполюсный
Ширина - 3MW = 54 мм
Трехполюсные
Четырехполюсные
5SP4 трёхполюсный
Ширина – 4,5MW = 79 мм
5SP4 четырёхполюсный
Ширина – 6MW=108 мм

Конструкция двойных присоединительных клемм дает возможность подключения двух проводников разного сечения.

Простота установки дополнительных компонентов: блок-контакты срабатывания и состояния, расцепители независимые и минимального напряжения, устройства определения дугового пробоя, механизмы дистанционных приводов, RC-модули (УЗО).


Дополнительные компоненты

Блок-контакты, расцепители и механизмы дистанционных приводов 5ST3

Блок доп.контактов состояния (AS) 1NO+1NC
Блок доп.контактов состояния (AS) 1NO+1NC
Блок доп.контактов аварийного отключения (FC) 1NO+1NC c функцией TEST
Блок доп.контактов аварийного отключения (FC) 1NO+1NC c функцией TEST
Расцепитель мин.напряжения (UR) Un =230VАС /24,110VDC
Расцепитель мин.напряжения (UR)
Un =230VАС /24,110VDC
Независимый расцепитель (ST) Un =110-415V АС /24-48V АС/DC
Независимый расцепитель (ST)
Un =110-415V АС /24-48V АС/DC
Механизм дистанционного привода (RC) Un = 230VAC
Механизм дистанционного привода (RC)
Un = 230VAC
Схема подключения дистанционного привода
Схема подключения привода

RC-модули Siemens 5SM2

Представляют собой УЗО и предназначены для использования с автоматическими выключателями 5SY (кроме 5SY5, 5SY8, 5SY60) и выключателями 5SP4.

RC-модули к выключателям 5SY

RC-модуль 2P для выключателя 5SY
2P,230-400VAC, In 0,3-63A
Номинальный диф.ток, mA
10,30,100,300,500
RC-модуль 4P для выключателя 5SY
4P,230-400VAC, In 0,3-63A
Номинальный диф.ток, mA
30,100,300,500

RC-модули к выключателям 5SP4

RC-модуль 2P для выключателя 5SP4
2P,125-230VAC, In 80-100A
Номинальный диф.ток, mA:30,300
RC-модуль 4P для выключателя 5SP4
4P,125-230VAC, I80-100A
Номинальный диф.ток, mA: 30,300

Сборные шины Siemens 5ST для модульных коммутационных устройств

Номинальное рабочее напряжение, VAC
Номинальный условный ток
короткого замыкания, kA
Номинальный рабочий ток, А
400
25
Поперечное сечение 10 кв.мм
Поперечное сечение 16 кв.мм
Ввод в начале
Ввод в центе
Ввод в начале
Ввод в центе
63
100
100
160
Штырьевая шина Siemens 5ST
Шины штырьевые
Вилочная шина Siemens 5ST
Шины вилочные

Дверной поворотный привод для 5SY, 5SP, 5SL

Дверной поворотный привод Siemens

Цвет рукоятки:
черный;
красно-желтый


Устройство определения дугового пробоя

Устройство определения дугового пробоя SiemensУстройства определения дугового пробоя (AFDD) являются сравнительно новым видом защитных устройств, способных выявлять дуговые пробои, возникающие при нарушении контакта между проводником и присоединительной клеммой, в местах повреждения (перелома) проводника или повреждения изоляции между фазным и нейтральным или защитным проводниками. Используемая в устройствах AFDD логическая электронная схема позволяет безошибочно различать нормальные эксплуатационные сигналы помех и опасные короткие замыкания. При выявлении пробоя устройство мгновенно выполняет расцепление автоматического выключателя и, как следствие, уменьшается вероятность возникновения пожара.

Устройство определения дугового пробоя (AFDD) 5SM60
Напряжение номинальное, VAC Ток номинальный, А
Ток срабатывания, А:
230
16
при электродугах
параллельно нагрузке
при электродугах
последовательно нагрузке
max 500/ min 50
max 20/ min 1,0

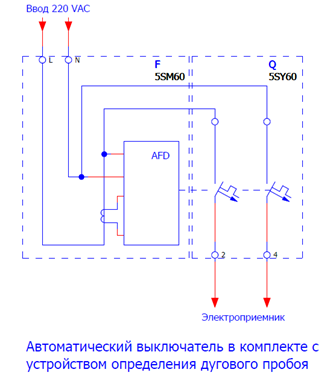

Автоматический выключатель в комплекте с устройством определения дугового пробоя
