Как выполнить обновление прошивки S7-1200 и S7-1500 через web-сервер

Поделиться:
30.05.2018
Для CPU V3.0 и выше S7-1200 и для CPU с прошивкой V1.1 и выше S7-1500 возможно обновить прошивку  через интегрированный web-сервер. Для выполнения обновления прошивки, Вы должны сконфигурировать  CPU в STEP 7 (TIA Portal) следующим образом:

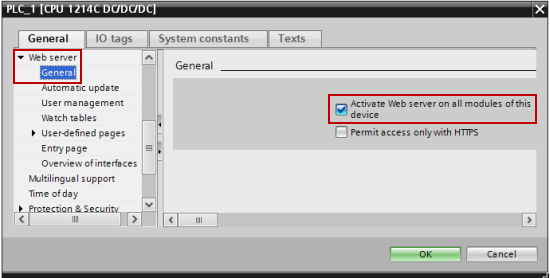

1. Разблокировать web-сервер CPU
  1. В навигаторе проекта  щелкните правой кнопкой мыши по папке PLC и выберете элемент "Properties..." (Свойства) в открывшемся всплывающем меню.
  2. Кликните по элементу "Web server"  в области навигации свойств CPU и разрешите опцию  "Activate web server on all modules of this device" (Активировать web-сервер на всех модулях устройства) в правом окне под "General" (Общее).


2. Конфигурирование пользователей web-сервера (не требуется для прошивки  CPU  версии < V4.0 S7-1200)

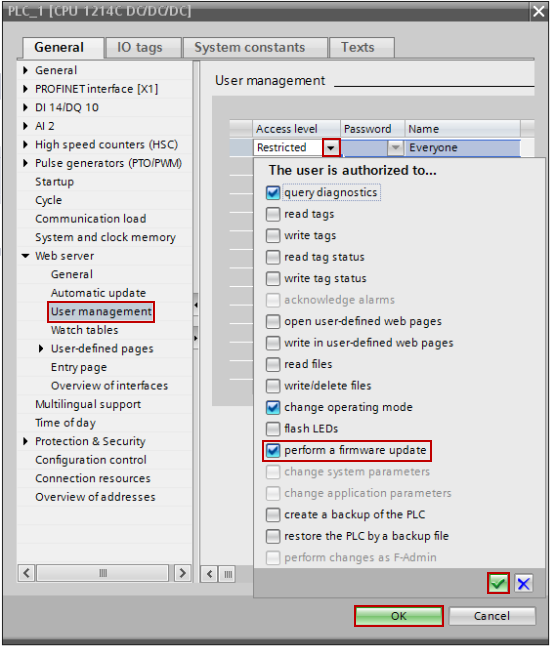

  1. В свойствах web-сервера выбираете "User management" (Управление пользователями).
  2. Введите имя пользователя и пароль для входа пользователя в систему.
  3. Откройте установки уровня доступа через всплывающее меню..
  4. Выберите уровень доступа "The user is authorized to..." (Пользователь авторизован для…)"perform a firmware update"(выполнения обновления прошивки).
  5. Подтвердите установку «зеленой галочкой» и закройте диалог "OK".
  6. Сохраните и скомпилируйте конфигурацию устройства и загрузите программу в CPU.


3. Выполнение обновления прошивки

  1. Распакуйте сжатый файл прошивки в каталог на жестком диске.

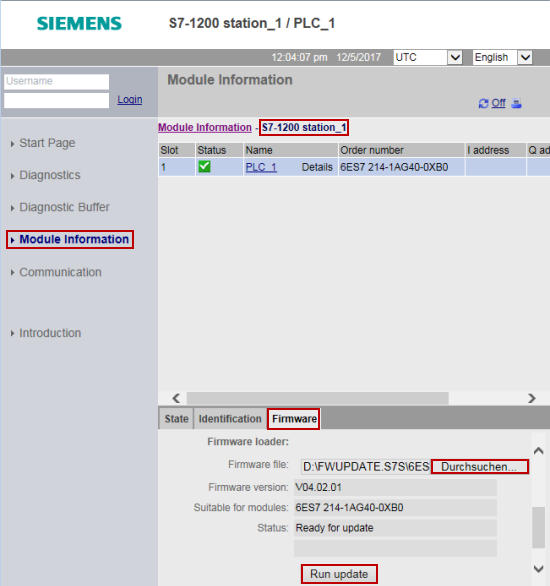

  2. Откройте интернет-браузер и введите IP адрес Вашего  CPU в адресной строке.
  3. При необходимости войдите в систему, введя имя пользователя и пароль, указанные в пункте 2.2.
  4. Откройте пункт меню "Module information" (Информация по модулю).
  5. Выберите имя блока CPU (здесь: "S7-1200 station_1").
  6. Отметьте слот CPU.
  7. Откройте таблицу "Firmware" (Прошивка).
  8. Используйте кнопку  "Browse..." (Просмотреть) для перехода в каталог на жестком диске, где хранятся файлы обновления. В "FWUPDATE.S7S " необходимо выбрать файл с расширением".upd.
  9. Затем кликните по кнопке "Run update" для запуска обновления.
  10. Подтвердите переход из рабочего режим в "STOP" для выполнения обновления.
  11. Во время обновления НЕ покидайте web-страницу CPU!
  12. После успешной загрузки прошивки в CPU,  отобразится соответствующее сообщение.
Нажмите кнопку ОК, чтобы перевести CPU в режим RUN.
