FastConnect - безошибочное подключение на объекте за 60 секунд

18.06.2020

При подготовке кабеля на промышленном объекте в полевых условиях часто возникают различные проблемы: во время зачистки кабеля, сборки разъема и подключения жил.

Технология быстрого подключения и компоненты FastConnect (FC) это отличный выбор:

Оптимально подобранные компоненты для организации обычной и промышленной кабельной системы в кратчайшие сроки и без специальных знаний;
Минимальное время подключения конечныхустройств;
Отсутствие ошибок при подключении;
Простая подготовка к подключению в полевых условиях;
Снижение совокупных затрат благодаря повышению надежности всей системы.

FastConnect включает в себя кабели, разъемы и специальный инструмент, который используется для сборки кабелей для передачи данных стандартов Industrial Ethernet, PROFINET, EtherNet/IP и PROFIBUS.

Благодаря тщательно подобранным компонентам кабели SIMATIC NET позволяют легко создавать промышленные сети передачи данных с высокой пропускной способностью.

Минимальное время установки за счет легкого удаления внешней оболочки и плетеного экрана в один шаг;
Простая система подключения Industrial Ethernet FastConnect кабелей;

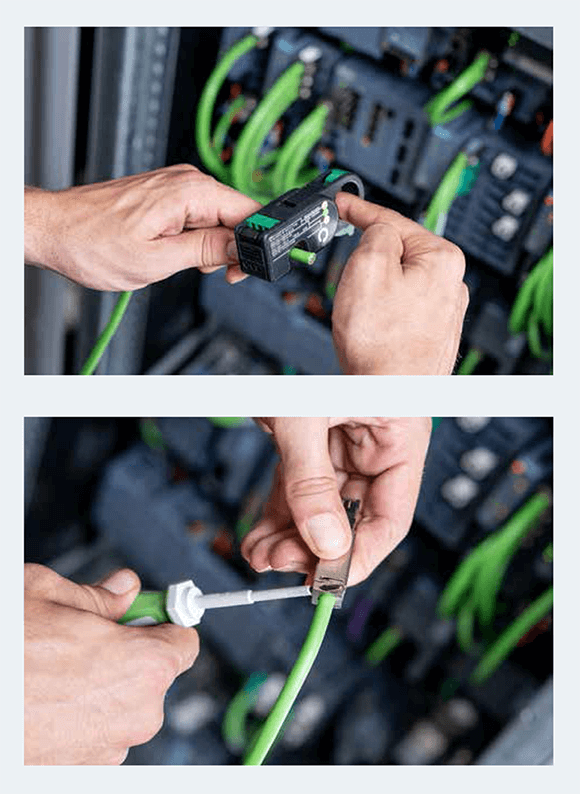

Простая сборка кабеля благодаря монтажному инструменту FastConnect;
Надежное экранирование и разгрузка от натяжения;
M12 и RJ45 разъемы для Industrial Ethernet;
Ethernet, PROFINET, EtherNet/IP и PROFIBUS.

Ваши преимущества с FastConnect

С помощью использования системы FastConnect (FC) для Industrial Ethernet сетей структурированная кабельная система офисного образца получает надежность промышленного класса:

Оптимальная система разъемов и кабелей FastConnect (FC) соответствует различным требованиям промышленности и автоматизациисистем электроэнергетики;
Исключение ошибок благодаря цветовой маркировке, монтажному инструменту и специальным комплектующим;
Надежное экранирование, защита от ЭМ помех и разгрузка от натяжения;
Использование для передачи данных стандартов Industrial Ethernet, PROFINET, EtherNet/IP и PROFIBUS

Система FastConnect (FC) для Industrial Ethernet

Кабель Industrial Ethernet FastConnect, 5e Категория, 2 x 2, 10/100 Mbps
Изображение	Наименование	Описание	Шт. в упаковке	Артикул

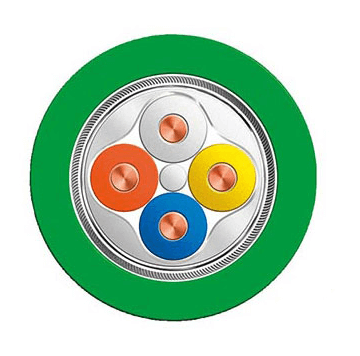

	IE FC TP стандартный кабель GP (тип A)	Стандартный кабель 2х2, для постоянного подключения, жесткие медные жилы для быстрой сборки, продается по метрам, макс. заказ 2000 м, мин. заказ 20 м.		6XV1840-2AH10

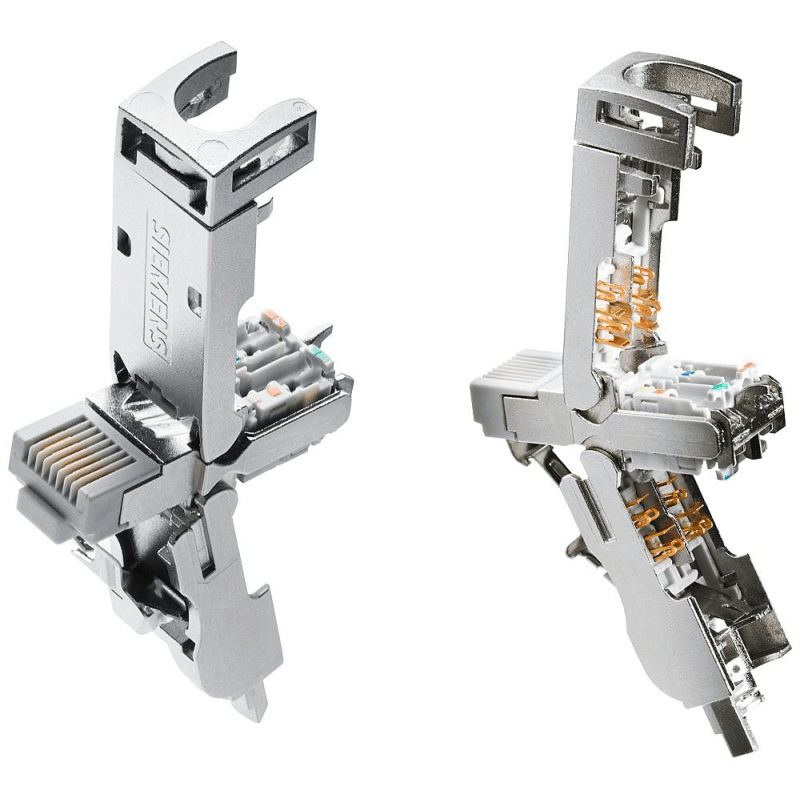

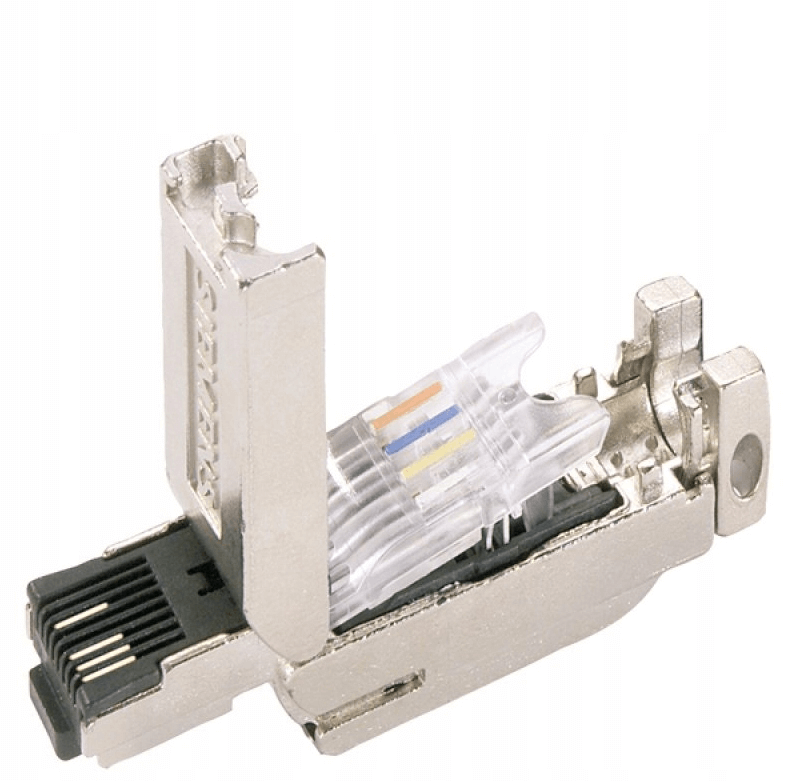

	IE FC RJ45 разъем 180	RJ45 разъем, для подключения, IE FC TP кабелей 2 x 2, для быстрой установки FastConnect, наклон разъема 180°.	10 шт.	6GK1901-1BB10-2AB0
	IE FC RJ45 разъем 180		10 шт.	6GK1901-1BB10-2AB0

	IE FC RJ45 разъем 90	RJ45 разъем, для подключения, IE FC TP кабелей 2 x 2, для быстрой установки FastConnect, наклон разъема 90°.	10 шт.	6GK1901-1BB20-2AB0

			50 шт.	6GK1901-1BB20-2AE0

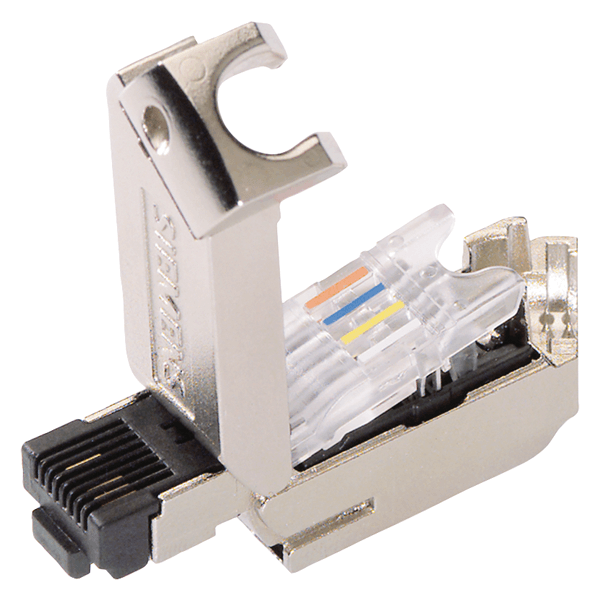

	IE FC RJ45 разъем 145	RJ45 разъем, для подключения, IE FC TP кабелей 2 x 2, для быстрой установки FastConnect, наклон разъема 145°.	10 шт.	6GK1901-1BB30-0AB0

			50 шт.	6GK1901-1BB30-0AE0

Кабель Industrial Ethernet FastConnect, 6/6a Категория, 4 x 2, 1/10 Gbps
Изображение	Наименование	Описание	Шт. в упаковке	Артикул

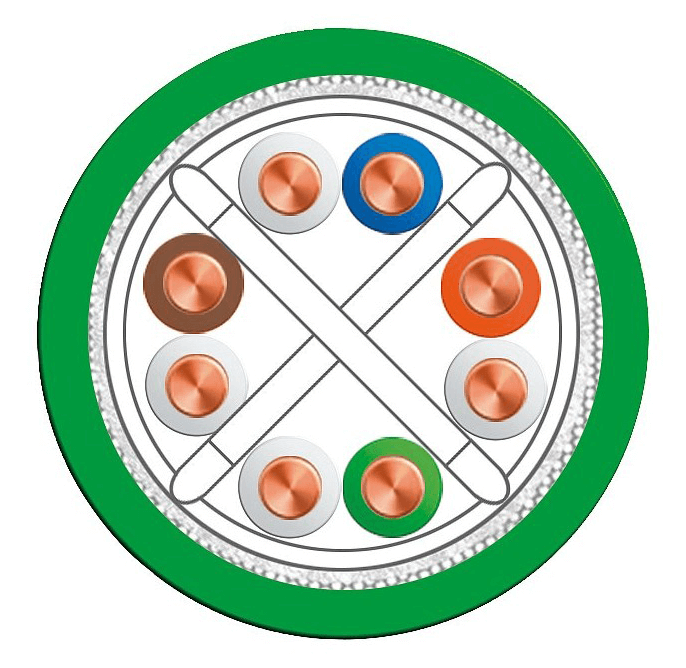

	IE FC TP стандартный кабель GP	Стандартный кабель 4х2, Cat6, AWG22, жесткие медные жилы для быстрой сборки, продается по метрам, макс. заказ 1 000 м, мин. заказ 20 м.		6XV1870-2E

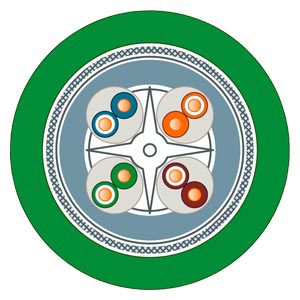

	IE FC TP стандартный кабель GP (тип C)	Стандартный кабель 4х2, Cat6A, AWG24, жесткие медные жилы для быстрой сборки, продается по метрам, макс. заказ 1 000 м, мин. заказ 20 м.		6XV1878-2A

	IE FC RJ45 разъем 180	RJ45 разъем, для подключения, IE FC TP кабелей 2 x 2, для быстрой установки FastConnect, наклон разъема 180° (10 шт.).	10 шт.	6GK1901-1BB12-2AB0



		RJ45 разъем, для подключения, IE FC TP кабелей 2 x 2, для быстрой установки FastConnect, наклон разъема 180° (50 шт.).	50 шт.	6GK1901-1BB12-2AE0

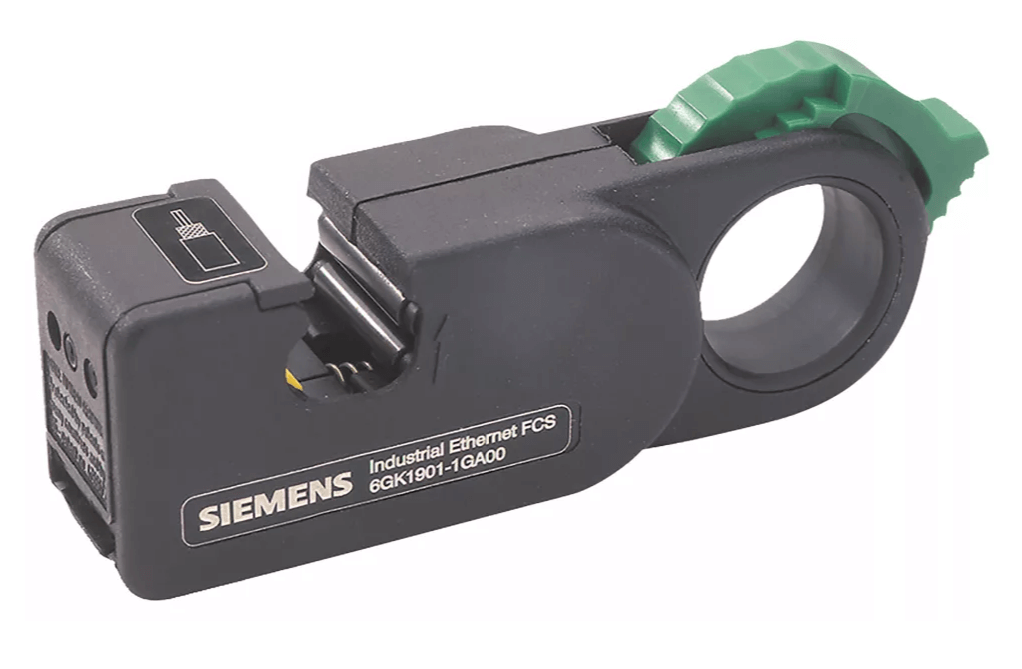

	IE FC обжимной инструмент	Готовый инструмент для быстрой зачистки Industrial Ethernet FC кабелей.		6GK1901-1GA00

Волоконно-оптический кабель
Изображение	Наименование	Описание	Шт. в упаковке	Артикул

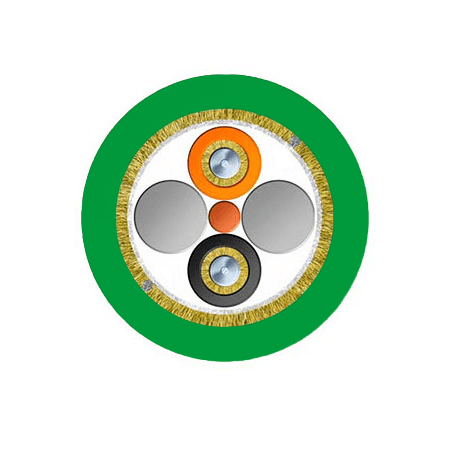

	FC FO стандартный кабель GP 62.5/200/230 (OM1)	Стекловолоконный оптический кабель, для быстрой сборки FastConnect в полевых условиях, для постоянного подключения и прокладки в кабельных каналах и трубах, UL сертификация, продается по метрам, макс. заказ 1 000 м, мин. заказ 20 м.		6XV1847-2A

	FC FO подвижный кабель 62.5/200/230 (OM1)	Гибкий стекловолоконный оптический кабель, для быстрой сборки FastConnect в полевых условиях, для высокой механической нагрузки, для использования в подвижных кабельных системах внутри и снаружи помещения, продается по метрам, макс. заказ 1 000 м, мин. заказ 20 м.		6XV1847-2C

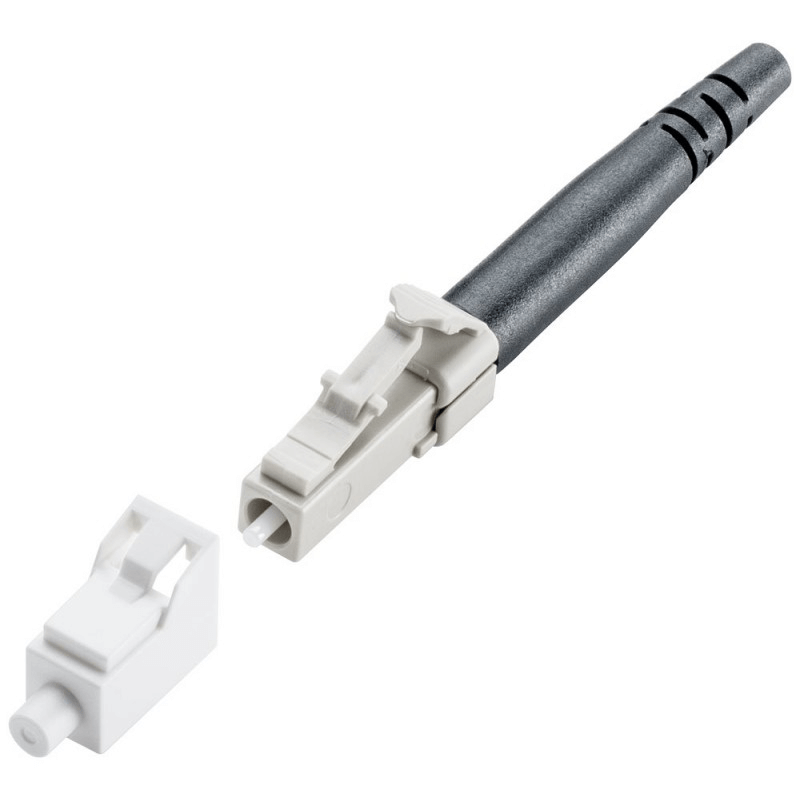

	FC FO LC разъем	FC FO LC разъем, для установки на FC оптические кабели (62.5/200/230), для сборки в полевых условиях (в комплекте двойн. разъемы + чистящий материал).	10 шт.	6GK1900-1RB00-2AB0

	FC SC соединитель	Соединительный разъем для сборки в быстрых условиях.	5 шт.	6GK1900-1LP00-0AB0

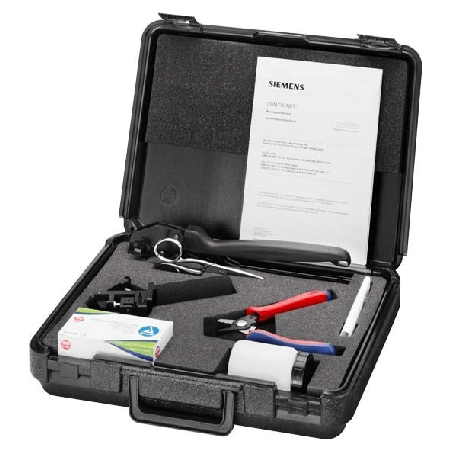

	FC FO монтажный комплект (LC)	Монтажный комплект для установки LC разъемов на FC оптические кабели в полевых условиях.	1 шт.	6GK1900-0RL00-0AA0

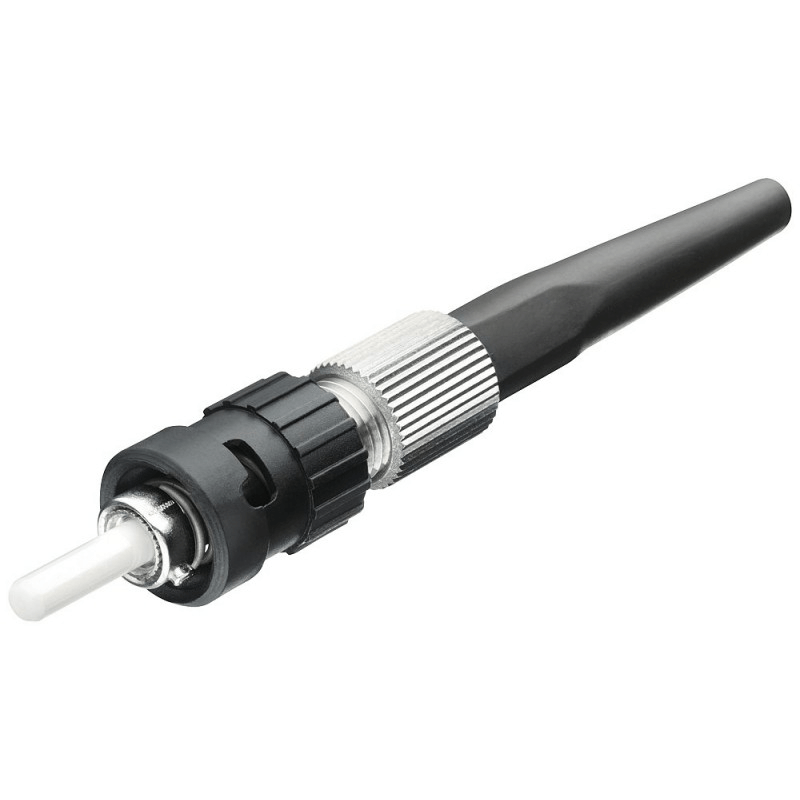

	FC ST/BFOC разъем	ST/BFOC разъем, для установки на FC оптические кабели, для сборки в полевых условиях (в комплекте разъемы + чистящий материал).	20 шт.	6GK1900-1GB00-0AC0

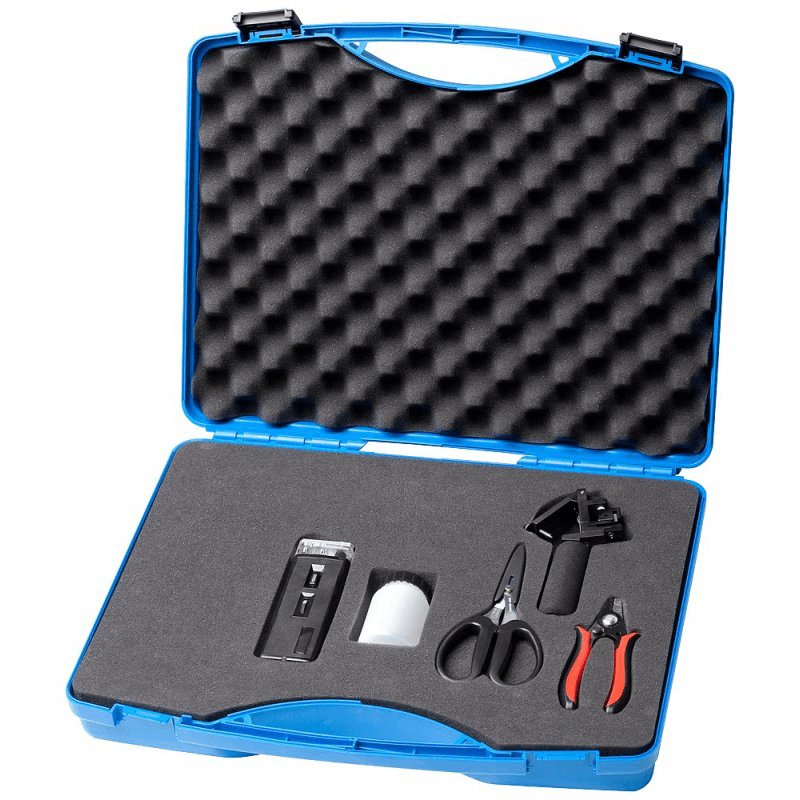

	FC FO монтажный комплект (ST/BFOC)	Монтажный комплект для установки ST/BFOC разъемов на FC оптические кабели в полевых условиях, состоит из инструмента для зачистки кабеля, кевларовых ножниц, скалывателя оптического волокна и микроскопа.	1 шт.	6GK1900-1GL00-0AA0
