Бесперебойное электропитание 24 В от блоков SITOP

Поделиться:
25.07.2017

Организация надёжного бесперебойного питания электронного оборудования средств связи и автоматизации является неотъемлемой частью при создании любых проектов АСУ ТП и других решений. Линейка оборудования SITOP компании Siemens имеет широкий перечень устройств, обеспечивающих надёжное питание напряжением 24В постоянного тока. Добрым помощником инженерам в выборе необходимого оборудования будет конфигуратор в программном обеспечении TIA Selection Tool .

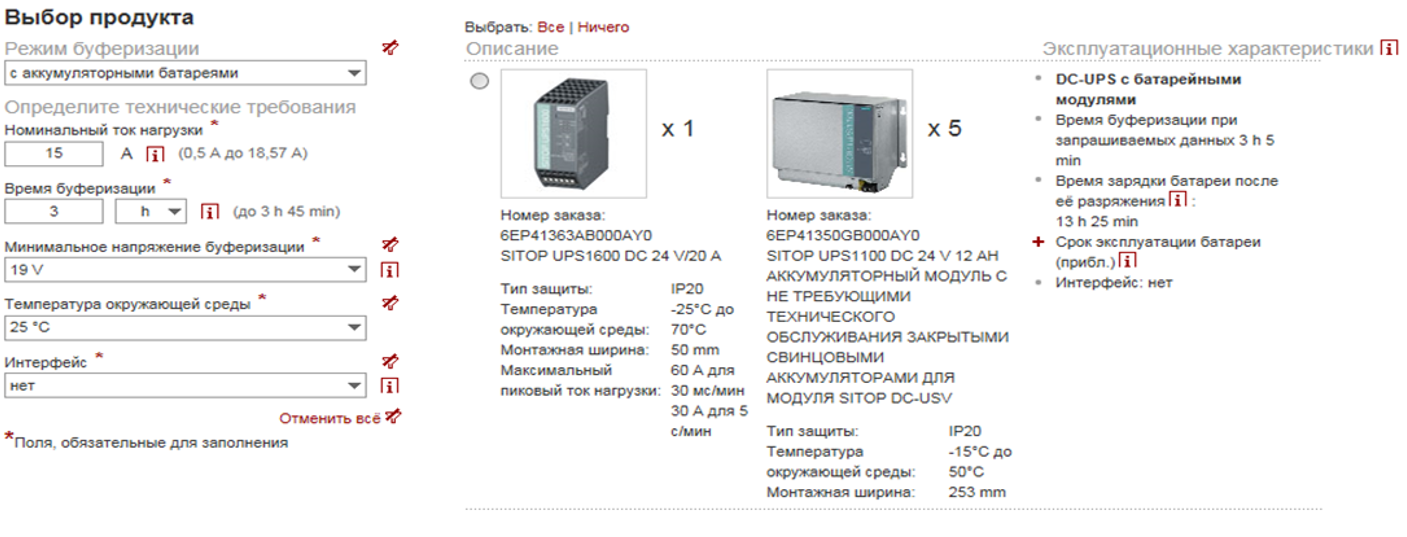

Пример экранной формы при конфигурировании источника бесперебойного питания 24VDC в среде TIA Selection Tool:


Оборудование SITOP

  • Стабилизированные блоки питания

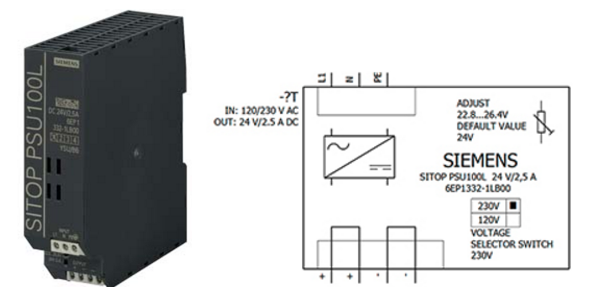

Серия SITOP Lite – компактные блоки PSU100L, 230VAC/24VDC, выходной ток до 10А, возможность параллельной работы, эксплуатация при температуре от 0 до 45°С.

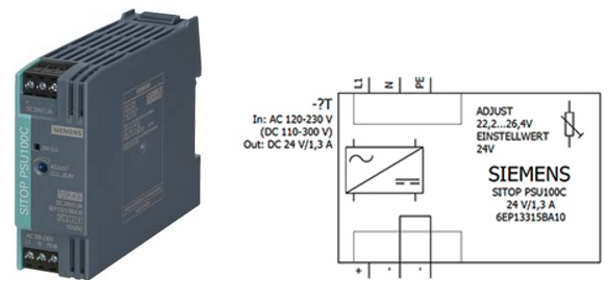

Серия SITOP Сompact – компактные блоки PSU100С, 230VAC/24VDC, выходной ток до 6,5А, возможность регулирования выходного напряжения, эксплуатация при температуре от -20 до +70°С.

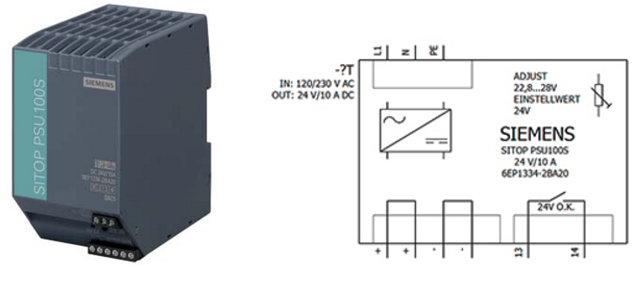

Серия SITOP Smart – компактные блоки PSU100S, однофазные, 230VAC/24VDC и PSU300S, трехфазные 380VAC/24VDC, выходной ток до 40А, высокая перегрузочная способность, эксплуатация при температуре от -10 до +70°С.

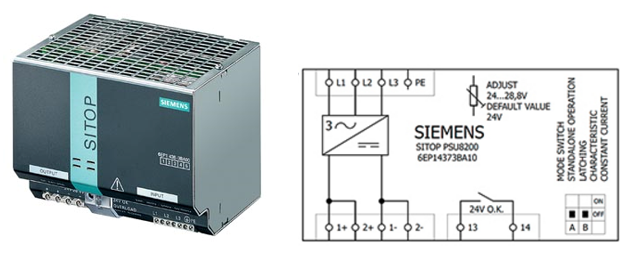

Серия SITOP Modular –модульные блоки PSU100М, однофазные, 230VAC/24VDC; PSU200М, двухфазные 380VAC/24VDC; PSU300M, трехфазные 380VAC/24VDC, выходной ток до 40А, блоки PSU400М, преобразующие напряжение 600VDC в напряжение 24VDC. Блоки SITOP Modular имеют высокую перегрузочную способность, эксплуатация при температуре от -20 до +70°С.

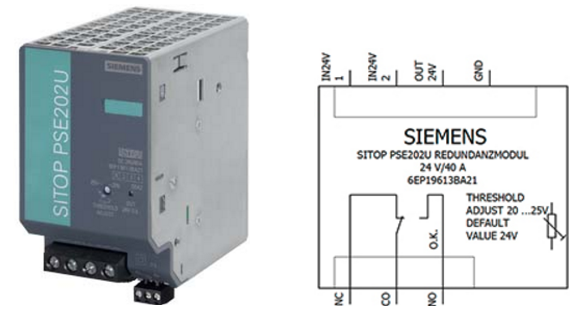

Позволяют создавать схемы надежного резервированного питания 24 VDC с применением двух блоков питания SITOP, входы которых подключены к двум независимым источникам питания 380/220 VAC.


Модуль осуществляет распределение электроэнергии 24В постоянного тока по 4-м каналам, выходной ток каждого канала настраивается в пределах 3-10А, цепь каждого канала защищена от токов короткого замыкания плавким предохранителем. Сигнальный контакт (13-14) срабатывает при перегрузке или перегорании предохранителя в одном или нескольких каналах. Наличие светодиодной сигнализации состояния каждого канала распределения («зеленый» - нормальное функционирование, «красный» - перегрузка).

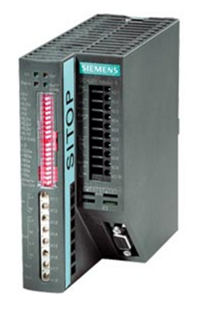

  • Блоки бесперебойного питания SITOP UPS

1) конденсаторные блоки бесперебойного питания SITOP UPS500S и UPS500P:
- накопители энергии – конденсаторные батареи, не требующие обслуживания;
- поддержка автономного питания 24В в течении нескольких минут;
- ток нагрузки до 15А (в течении 20 с).

2) аккумуляторные блоки бесперебойного питания SITOP DC UPS и UPS1600:
- накопители энергии – аккумуляторные батареи, не требующие обслуживания;
- мониторинг и подзарядка аккумуляторов;
- поддержка автономного питания 24В в течении нескольких часов;
- ток нагрузки до 40А;
- блоки UPS1600 могут иметь встроенный интерфейс PROFINET и Web-сервер.


  • Модули батарей для SITOP UPS

1) Конденсаторные блоки SITOP UPS500

Допустимо подключение до трех модулей 5 кВт


2) Аккумуляторные блоки SITOP DC UPS

Выбор аккумуляторных батарей следует проводить с учетом старения, т.е. снижения емкости.



Варианты организации бесперебойного питания напряжением 24В постоянного тока

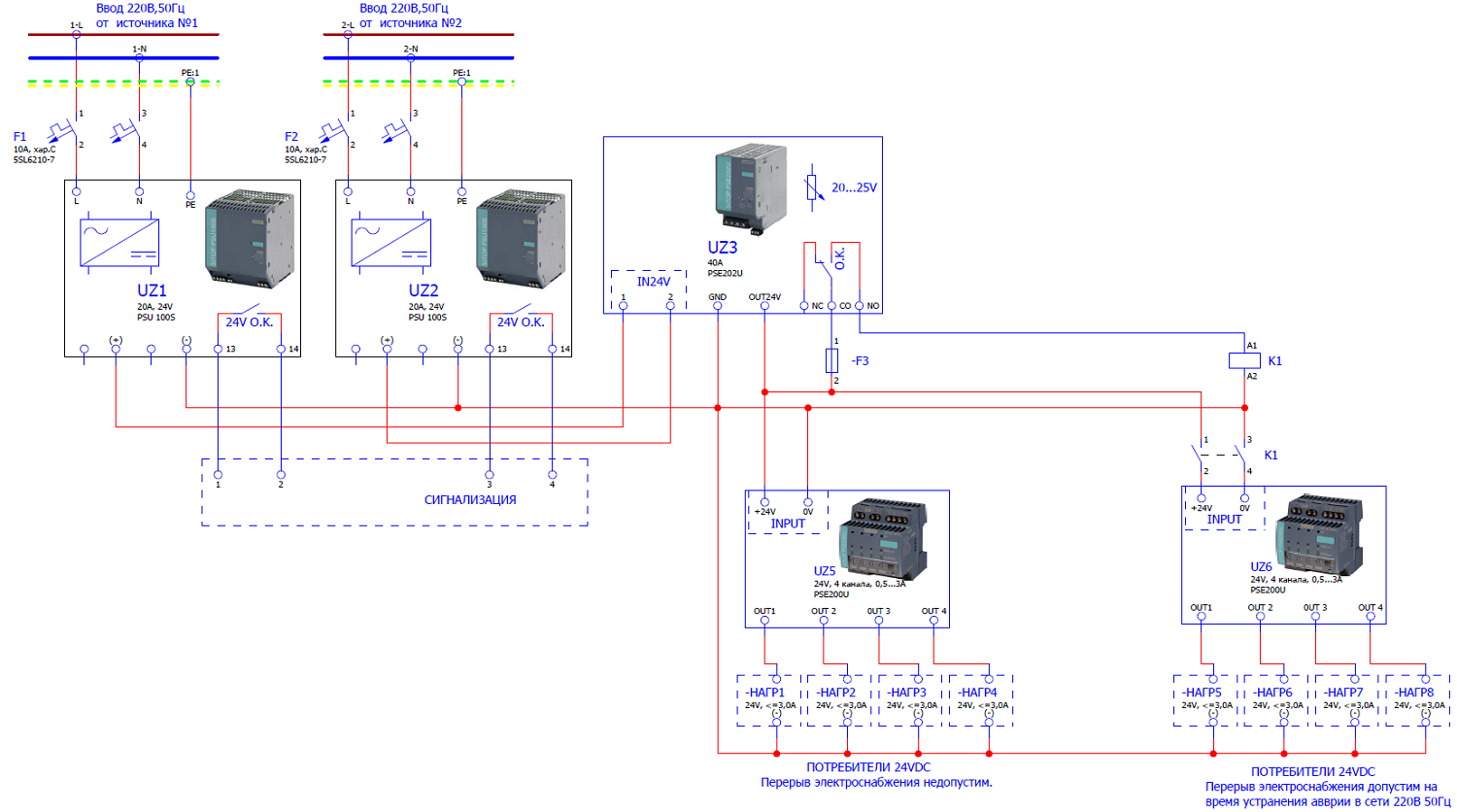

Электрическая схема 1
(нажмите на изображение, чтобы увеличить)

Комментарии

1. Входные цепи блоков питания стабилизированного напряжения 24В пост. тока UZ1 и UZ2 подключены к независимым друг от друга источникам напряжения 380/220 В, 50Гц.
2. Выходные цепи блоков питания 24В с номинальным током 20А подключены к модулю резервирования, позволяющему подключать нагрузки с суммарным током до 40А.
3. Потребители 24В разделены на группы ответственных и малоответственных и подключены, соответственно, к модулям селективности и диагностики UZ5 и UZ6.
4. В случае исчезновения на выходе UZ1 или UZ2 напряжения 24В размыкается контакт NO и прекращается питание 24В малоответственных потребителей, подключенных к UZ6, а потребители, подключенные к модулю UZ5, продолжают получать стабилизированное электропитание постоянного тока напряжением 24В.

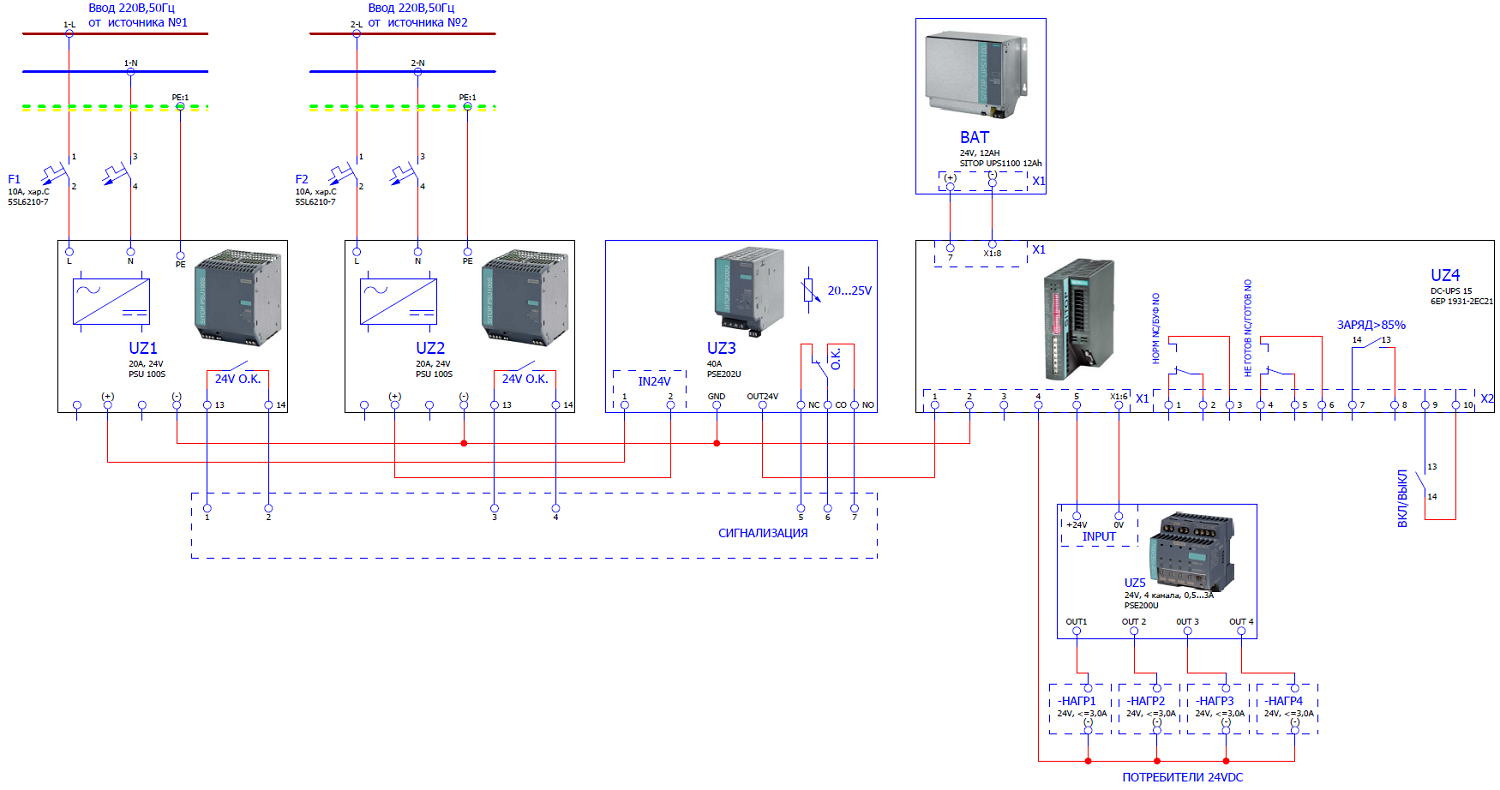

Электрическая схема 2
(нажмите на изображение, чтобы увеличить)


Комментарии

Данная схема обеспечивает двойное резервирование электропитания 24VDC за счет:
1) применения двух блоков питания, подключенных к разным источникам (трансформаторам) 220VAC;
2) дополнения в виде блока DC UPS 24V и аккумуляторной батареи.

В случае отсутствия 24V на выходных клеммах обоих блоков питания (UZ1 и UZ2) потребители получат питание от аккумуляторной батареи через блок UZ4. Продолжительность бесперебойного питания зависит от тока нагрузки и емкости аккумуляторной батареи.
