Автоматизация и безопасность зданий Siemens

Датчики температуры

Датчики Siemens измеряют температуру воздуха или жидкости (воды) с помощью чувствительного элемента, электрическое сопротивление которого изменяется в зависимости от изменения температуры. Такие датчики называют термометрами сопротивления. Платиновые датчики Pt100 при температуре 0°C имеют сопротивление равное 100 Ом.

QAE2111.010 - Погружной датчик температуры 100 мм, Pt100

Чувствительный элемент Pt100,

Диапазон измерения: -30…+1300 °C

Выходной сигнал: Pt100

Глубина погружения: 100мм, материал – нержавеющая сталь

QAE2164.010 - Погружной датчик температуры

Чувствительный элемент Pt1000,

Диапазон измерения: -10…+1200 °C

Напряжение питания: 24VAC/DC

Выходной сигнал: аналоговый, 0-10VDC; 4-20mA

Глубина погружения: 100мм, материал – нержавеющая сталь

QAE26.9 - Погружной датчик температуры

Чувствительный элемент LG-Ni1000,

Диапазон измерения: -40…+1800 °C

Постоянная времени: не более 3 сек

Глубина погружения: 25…260мм,

Материал погружной гильзы– нержавеющая сталь, Ø 6 мм

Крепление: резьбовое, R1/4”

Соединительный кабель: силикон, 2-жильный, длина-1,2 м

QAM2110.040 - Датчик температуры канальный

Чувствительный элемент:Pt100,

Диапазон измерения: -40…+800 °C

Постоянная времени: не более 30сек при скорости потока 2м/с

Длина измерительного элемента: 400,00мм,

Материал погружной гильзы – нержавеющая сталь, Ø 6 мм

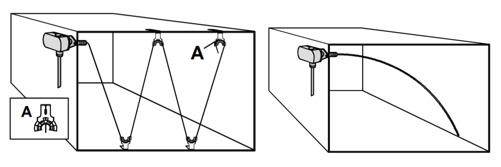

Примеры монтажа измерительного элемента датчика в воздуховоде:

QAD2010 - Накладной датчик температуры

Чувствительный элемент: Pt100,

Диапазон измерения: -30…+1300 °C

Постоянная времени: не более 3 сек

Диаметр трубопровода: 15…140 мм

Габаритные размеры (ВхШхГ,мм): 67х60х43

QAA2010 - Датчик температуры комнатный

Чувствительный элемент: Pt100

Диапазон измерения: 0…+500 °C

Точность ±0,6K

Постоянная времени: не более 7 мин.

Габаритные размеры (ВхШхГ,мм): 100х90х32

QAC2010 - Датчик наружной температуры

Чувствительный элемент: Pt100

Диапазон измерения: -50…+700 °C

Точность ±0,3K при 00 С

Постоянная времени: не более 14 мин

Габаритные размеры (ВхШхГ,мм): 92х80х50

Датчики качества воздуха Symaro

Назначением датчиков качества воздуха является измерение концентрации окиси углерода, горючих газов, паров органических веществ и табачного дыма в различных помещениях спортивных сооружений, торговых и выставочных центрах, залах заседаний, столовых, кафе и ресторанов, а также в театрах и музеях. Могут выполнять функцию измерителей влажности воздуха и температуры.

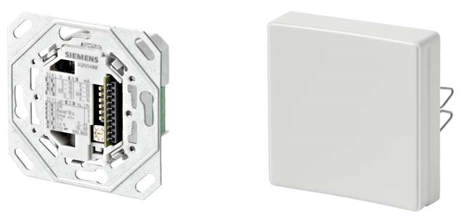

QPA… Комнатные датчики VOC

Базовый модуль с интегрированным измерительным элементом [CO2/] и VOC, 70.8x70.8 мм и фронтальная панель.

QPA1000 Комнатный датчик VOC

Измеряемая среда: газ CO2 , пары органических веществ

Диапазон измерения: 0…100%

Напряжение питания: 24VAC/DC

Выходной сигнал: аналоговый, 0-10VDC; 0-5VDC

Температура окружающей среды: 0…500 °С

Степень защиты: IP30

Габаритные размеры (ВхШхГ, мм): 100х90х36

QPM1100 Канальный датчик VOC

Диапазон измерения: 0…100%

Постоянная времени: <5 мин - CO2 ; < 20 сек – влажность

Скорость воздушного потока: не более 10 м/с

Глубина погружения: 70…135 мм

Напряжение питания: 24VAC/DC.

Выходной сигнал: аналоговый, 0-10VDC; 0-5VDC.

Температура окружающей среды: 0…500 °С

Степень защиты: IP30

QFA2060 - Комнатный датчик влажности и температуры

Напряжение питания: 24VAC/DC

Чувствительный элемент: влажности – емкостной элемент;
температуры LG-Ni1000

Диапазон измерения: температуры 0…+500 °C, влажности 0…95%

Точность ±0,6K

Постоянная времени: влажность < 20 cек.; температура < 8,5 мин

Выходной сигнал: аналоговый, 0-10VDC

Габаритные размеры (ВхШхГ,мм): 100х90х36

Датчики давления

Датчики давления предназначены для выполнения следующих функций:

• контроль перепадов давления в установках общеобменной вентиляции и кондиционирования (ОВК);
• измерение избыточного давления или разрежения в установках и воздуховодах ОВК.

QBM2030-30 Датчик перепада давления

Диапазон измерения: 0…1000 Pa, 0…1500 Pa, 0…3000 Pa

Напряжение питания: 24VAC/DC

Выходной сигнал: аналоговый, 0-10V

Монтаж на вертикальной поверхности

QBM81-20 Реле перепада давления

Измеряемая среда: воздух

Рабочее давление: не более 7500 Pa

Температура окружающей среды: -30…+850 °С

Выходной сигнал: дискретный (переключающий контакт)

Ток коммутации: 0,01 …3 А при напряжении 24VDС/250VAC

Монтаж на вертикальной поверхности, штуцеры трубок вниз

Диаметр соединительной трубки отбора: 6,2 мм

Электроприводы воздушных заслонок

Электроприводы имеют различные варианты исполнения: с 2-х позиционным (откр./закр.), 3-х точечным или аналоговым управлением, с регулируемым шагом открытия 0…900 , с индикатором положения, вспомогательными переключателями.

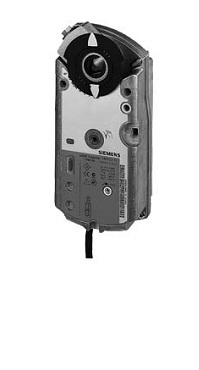

GMA121.1E Поворотный привод воздушной заслонки

Крутящий момент 7 Nm

Площадь заслонки – не более 1,5 м2

Угол поворота – не более 900

Механизм открытия – моторный, 24 VAC/DC

Потребляемая мощность – 5 ВА/3,5 Вт

Кабель – 0,9 метра

Управление – 2-позиционное (ОТКР/ЗАКР)

Время открытия – до 90 сек

Механизм закрытия – пружинный

Время закрытия – 15 сек

Адаптер вала самоцентрирующийся

Находит широкое применение в вентиляционных установках

GSD126.1A Привод воздушной заслонки

Крутящий момент 2 Nm

Площадь заслонки – не более 0,3 кв.м

Угол поворота – не более 900

Механизм открытия/закрытия – моторный, 24 VAC/DC

Два переключателя конечных положений

Кабель – 0,9 метра

Регулирующие клапаны и приводы

Предназначены для регулирования подачи теплоносителя (охлаждающей жидкости) в системах отопления и вентиляции.

VXG41.20 Регулирующий клапан, 3-х ходовой

Пропускная способность (kvs) 6,30 м³/ч

Ход штока 20 мм

Скорость утечки 0...0.02 % значения kvs

Среда -водa , водa с антифризом

Температура среды -25…150 °C

SKD60 Электрогидравлический привод

Предназначен для клапанов с ходом штока 20mm

Создаваемое усилие - 1000N

Рабочее напряжение 24 V AC/DC

Управление аналоговое - 0…10V, 4…20mA DC

Мощность потребления – 17ВА

Время открытия -30 сек, закрытия – 15 сек

Температура окружающей среды -25 +500 °С

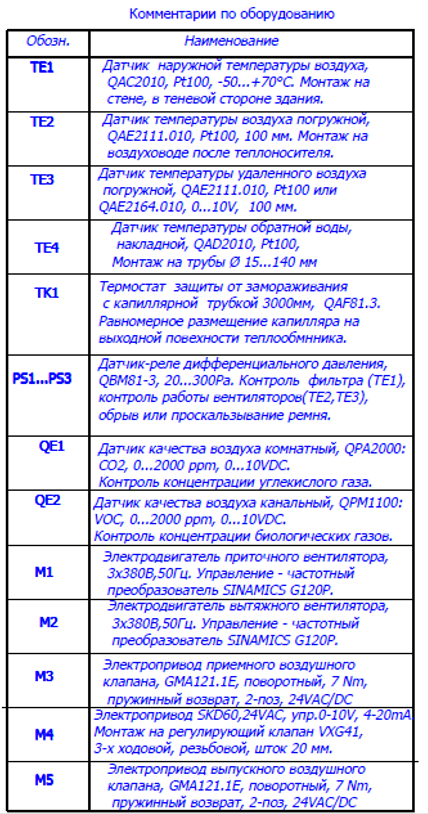

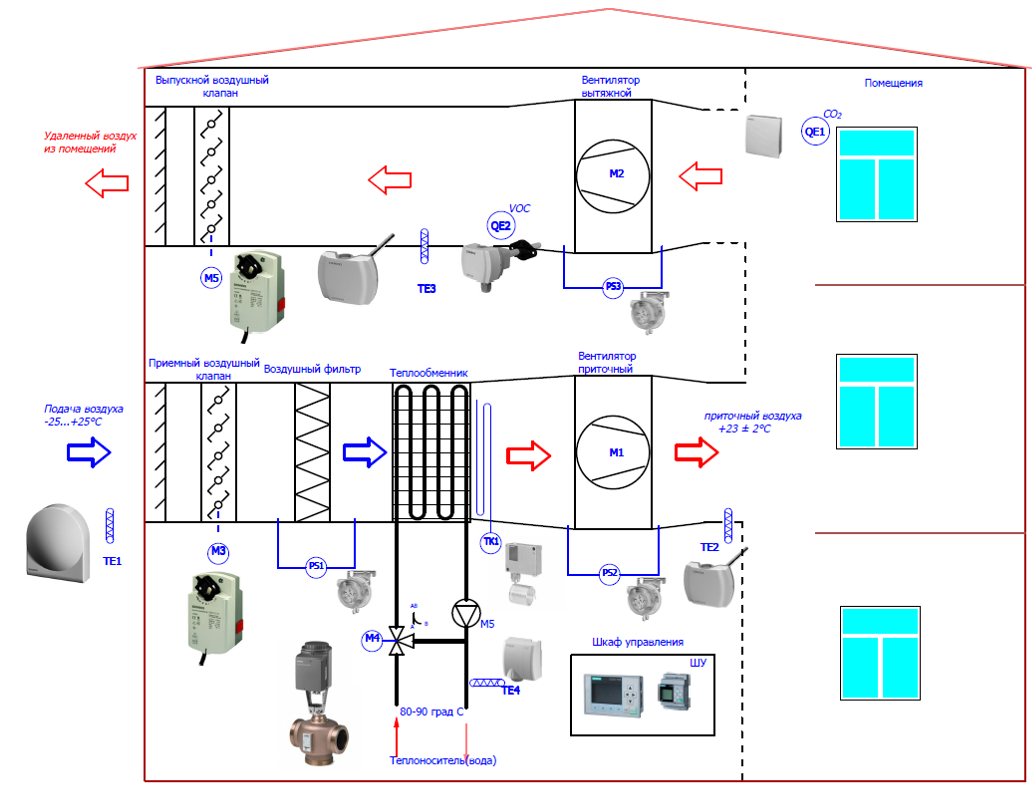

Структурно-функциональная схема управления общеобменной вентиляции офисного помещения:
