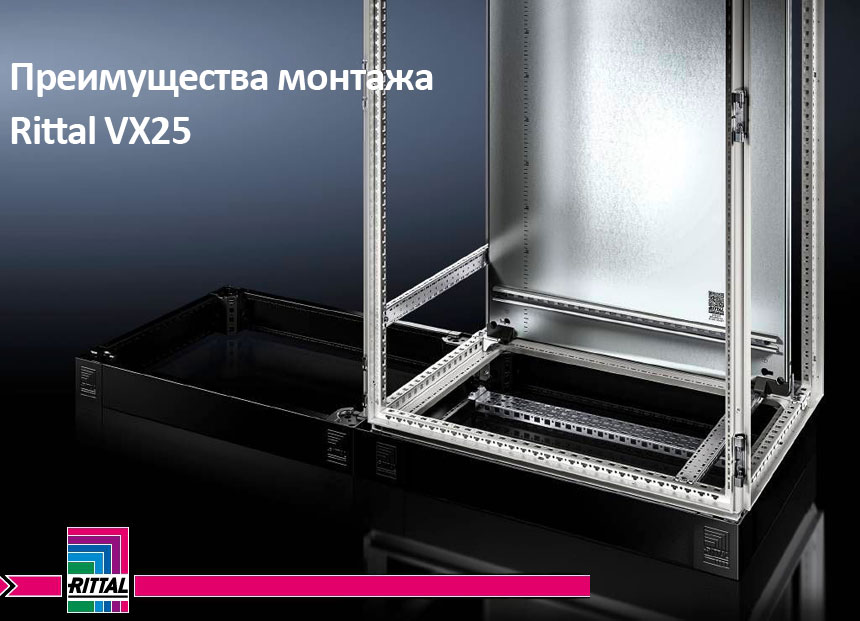

Система шкафов Rittal VX25 - преимущества монтажа с экономией времени

25.09.2018

Оглавление

Простота установки монтажных панелей
Дополнительный монтажный уровень
Монтаж без применения инструментов
Удобный монтаж цоколя

«Время — деньги» — это особенно справедливо для производства управляющих и распределительных устройств, которое до сих пор не обходится без процессов, выполняемых вручную. В случае новой системы крупногабаритных шкафов VX25 Rittal предлагает ощутимые преимущества при монтаже благодаря новой и улучшенной функциональности. Она включает, например, большую монтажную глубину, установку без применения инструментов, умные соединительные уплотнения и совершенно новую систему цоколей.

Улучшенная функциональность системы шкафов VX25 в значительной степени основана на новом профиле каркаса шкафа. Благодаря этому открывается доступ со всех четырех сторон шкафа. Это означает, что внешний из двух доступных монтажных уровней теперь также может быть установлен непосредственно с наружной стороны без дополнительных деталей, что экономит приблизительно 30 минут по сравнению с обычным монтажом. То же самое относится и к новой возможности установки монтажных панелей на внешний монтажный уровень снаружи. Это большое преимущество, особенно при монтаже панелей с большим количеством установленных элементов. Кроме того, увеличенная монтажная глубина на 20 мм. предоставляет дополнительное пространство для маневра в распределительном шкафу для установки оборудования с большей глубиной.

Простота установки монтажных панелей

Новые скользящие элементы обеспечивают удобство во время монтажа. При установке очень тяжелых монтажных панелей нередко возникали затруднения. Перемещение с помощью подъемных устройств и последующая установка в распределительном шкафу зачастую были крайне трудоемкими процессами. В случае с VX25 скользящие элементы гарантируют, что монтажная панель может быть легко установлена и зафиксирована после того, как она будет установлена в правильное положение с помощью подъемного механизма.

Дополнительный монтажный уровень

Новый профиль каркаса даёт возможность свободного доступа к шкафу со всех сторон. Перегородки, а также панели для защиты от случайных прикосновений, могут быть установлены непосредственно на внешнем монтажном уровне шкафа снаружи, при снятой боковой или задней стенке. Таким образом, в распределительном шкафу остается больше места, которое можно использовать для монтажа электрических компонентов.

монтаж Rittal VX25

Монтаж без применения инструментов

Благодаря новой дверной запорной системе, замена ручек производится в два раза быстрее, чем раньше. Ранее, например, комфортные ручки приходилось снимать и вывинчивать крепления, а позже снова их устанавливать, теперь же ручки просто вставляются. Для этого даже не требуются инструменты. Это позволяет сэкономить приблизительно 50% времени монтажа.

Производители систем управления и распределительных устройств могут полностью исключить механическую обработку двери при монтаже шарниров 180°. Новые шарниры 180° можно быстро и легко установить без сверления отверстий. С новым шкафом VX25 установка дверей производится легко и просто. Двери легко снимаются и устанавливаются, как дверь в квартиру, при этом они автоматически защищены от снятия при закрытии.

Удобный монтаж цоколя

Система цоколей также полностью обновлена. Новый цоколь VX объединяет все функции цоколя TS и Flex-Block. В нём также могут быть установлены стандартные комплектующие шкафа. В дополнение к комбинированным уголкам и кабельным шинам, можно легко и эффективно прокладывать кабели и фиксировать их с помощью системных шасси. Это экономит время и затраты, а также повышает безопасность.
