Непрерывный контроль качества мощности и параметров ПКЭ

Поделиться:

Компания «МИГ Электро» предлагает регулятор установок КРМ с функциями контроля и анализатора ПКЭ серии Prophi (от немецкого производителя Janitza GmbH), который предназначен для осуществления непрерывного контроля качества мощности , параметров ПКЭ (гармоники,THD U, THD I). Все параметры качества мощности, такие как гармоники до 19-ей и т.д., в режиме реального времени могут быть переданы на «верхний уровень».

Возможности коммуникации, такие как RS 485 Modbus, Profibus, позволяют осуществить быструю интеграцию в существующие сети автоматизации (диспетчеризации) без дополнительных затрат:

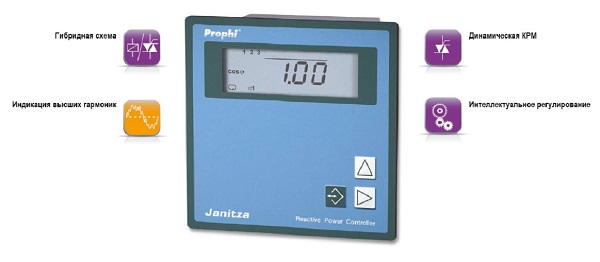

Основные характеристики регуляторов КРМ серии Prophi:

  • Автоматическая конфигурация
  • Индикация U, I, f, Q, P, S, cos (phi), все нечетные гармоники тока и напряжения, 1-19
  • Индикация всех опосредованно измеренных токов конденсаторов
  • Индикация циклов переключения для каждой ступени конденсаторов
  • Индикация общей продолжительности включения для каждой ступени конденсаторов
  • Время срабатывания при нулевом напряжении 15 мс
  • Возможность программирования степени ограничения в % для любой ступени 0-20 %
  • Настройка времени разряда для всех ступеней контакторов 0-1200 с
  • Мощность конденсаторов может программироваться отдельно
  • Термодатчик для управления вентилятором
  • Возможность программирования предельного температурного порога отключения
  • Управление внешними полупроводниковыми выключателями (макс. 50 переключений в секунду)
  • Вход для трансформатора тока ../1 A и ../5 A
  • Автоматическая или ручная конфигурация
  • Защита паролем
  • Внешнее переключение заданного cos (phi)
  • Программирование собственных приложений в Jasic®

Сигнальный выход программируется для следующих функций:

  • Обнаружение падения напряжения
  • Обнаружение превышения напряжения
  • Недокомпенсация
  • Превышение тока измерения
  • Предельные значения гармоник
  • Обеспечение активной мощности
  • Превышение температуры
  • Наличие интерфейсов RS 485,Prodifus DP для передачи данных в вашу систему автоматизации (диспетчеризации)

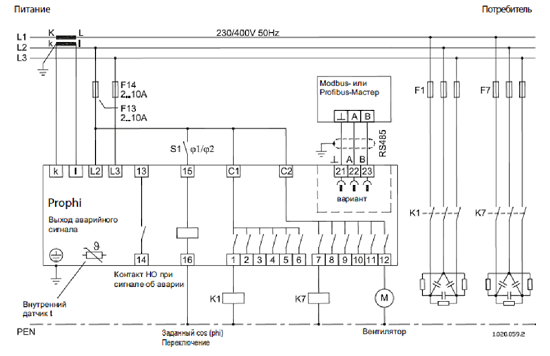

Схема включения регулятора установок КРМ серии Prophi:

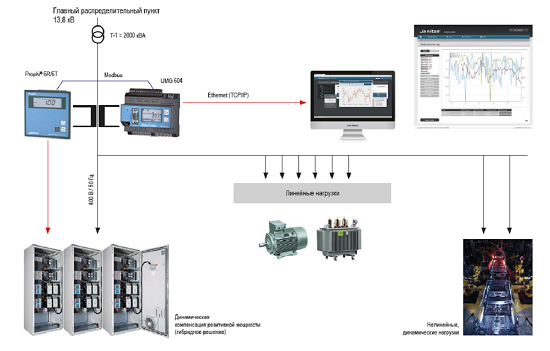

Структурная схема применения регуляторов Prophi для решения вашей технической задачи:


Сотрудники компании «МИГ Электро» обеспечивают покупателей продукции Janitza технической поддержкой, оказывают помощь в подборе оборудования и предлагают готовые инженерные решения.
