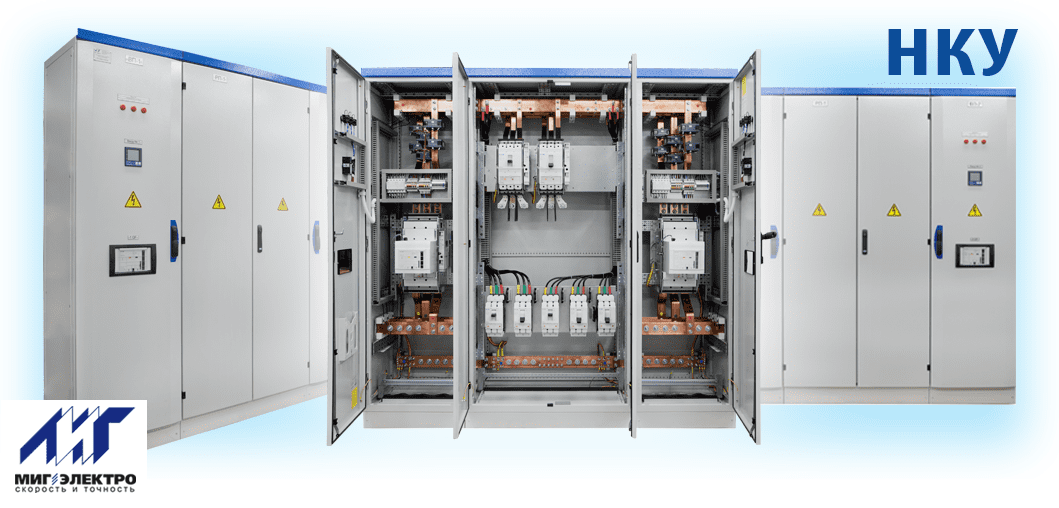

НКУ - Низковольтное комплектное устройство

Предназначение шкафа НКУ

Низковольтное комплектное устройство - это устройство, которое предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ в сетях с глухо-заземленной или изолированной нейтралью.

Кроме защиты потребителей от токов короткого замыкания и перегрузок, Устройство обеспечивает автоматическое переключение потребителей на питание от дизель-генератора при пропадании напряжения на сетевом вводе, включающее в себя:

Автоматический запуск резервной дизель-генераторной установки.
Переключение потребителей после прогрева генератора, при стабилизации напряжения подаваемого генератором.
Автоматический переход на питание от сети при восстановлении основного источника питания.

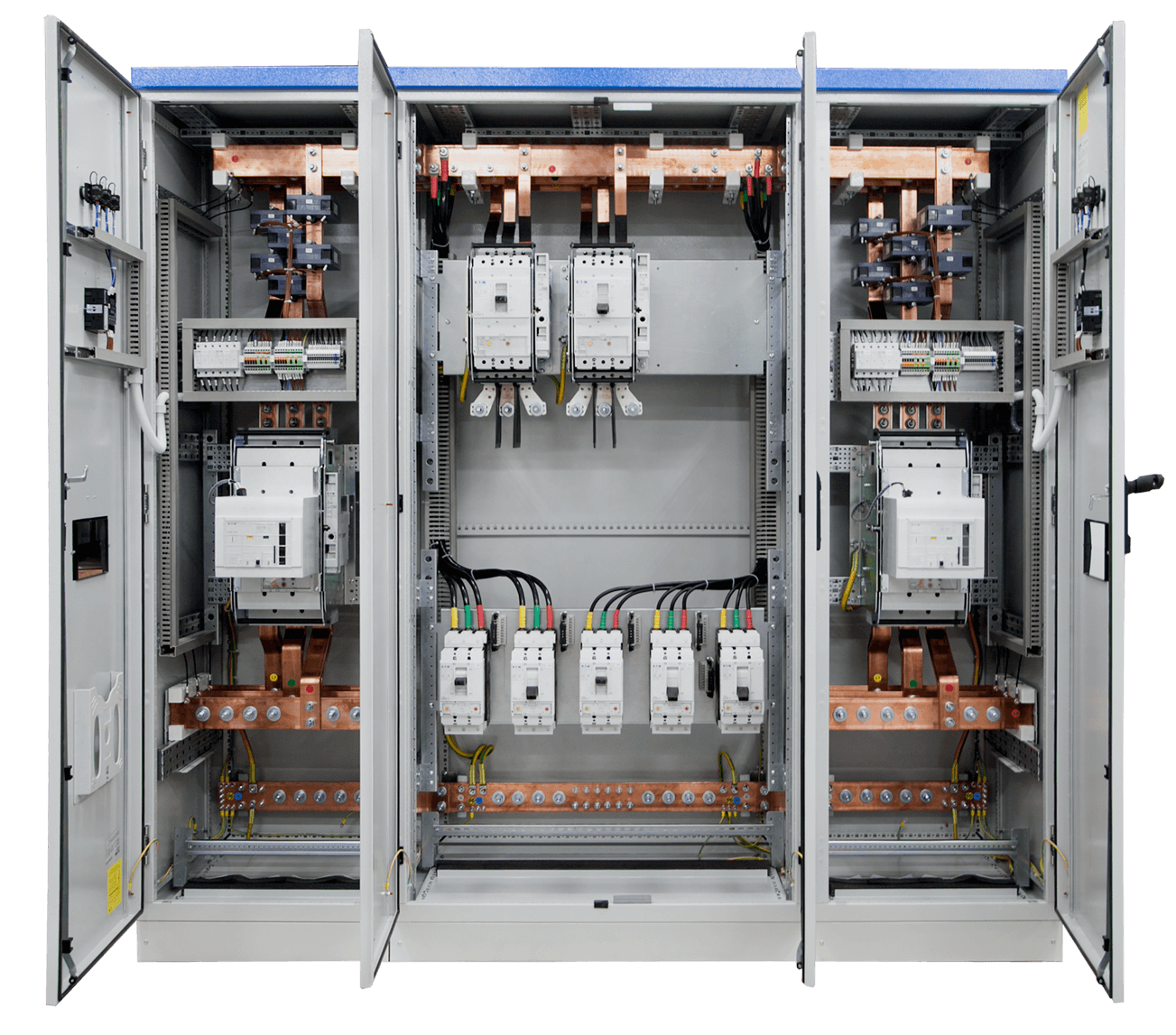

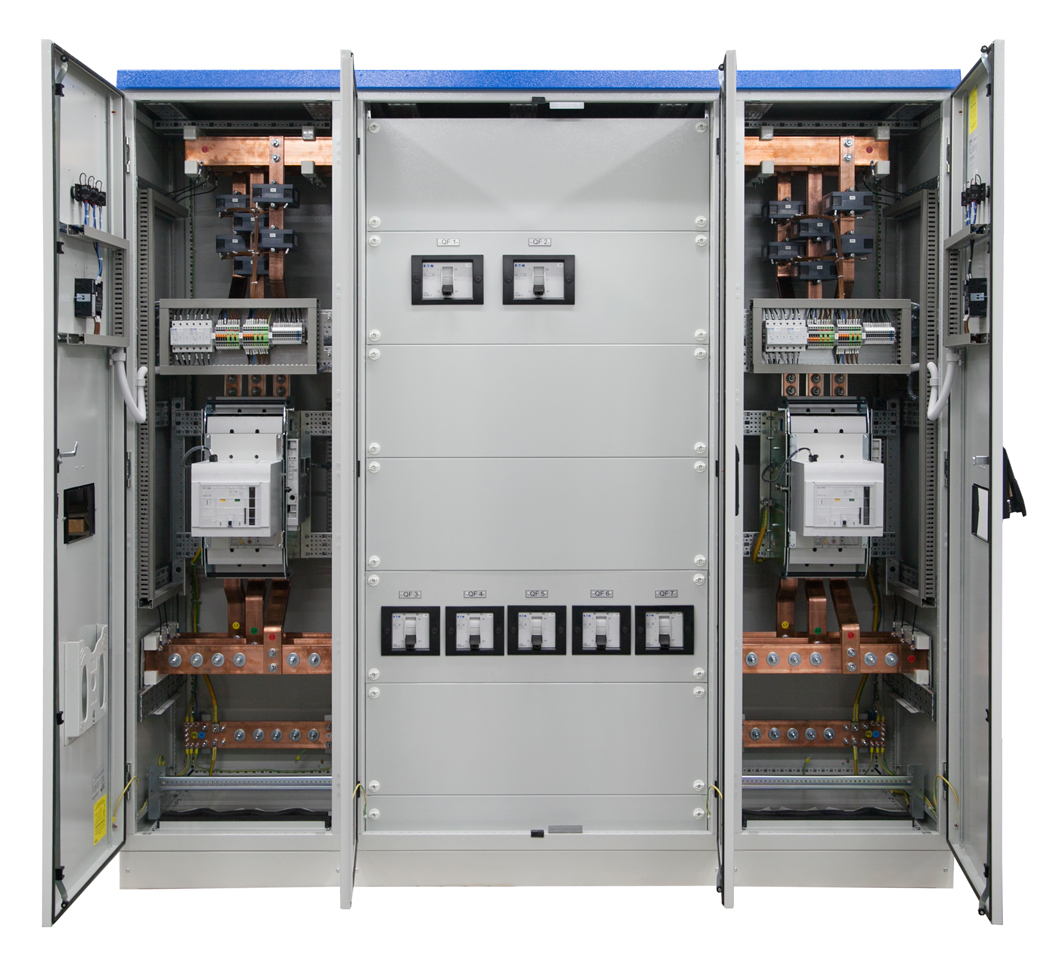

Фотографии НКУ, реализованного компанией «МИГ Электро»

При недостаточности мощности сетевого ввода питания, Устройство позволяет использовать оба источника питания (сеть и дизель-генератор) параллельно, обеспечивая контроль фазировки двух источников.

Область применения и размещение НКУ

Область применения: любой объект, где необходимо обеспечение электроэнергией ответственных потребителей.

Размещение НКУ: в помещение, либо в контейнере дизель-генераторной установки.

Используемое оборудование, схемы и чертежи НКУ

Данное изделие реализовано на оборудовании фирмы Eaton и Janitza.

Защитно-коммутационные приборы типа NZM и другие компоненты:

Автоматический выключатель NZMN4-VE1250
Выкатной автоматический выключатель NZMN3-AE630-AVE
Втычной автоматический выключатель NZMB2-A200-SVE
Втычной автоматический выключатель NZMB2-A160-SVE
NZM4-XAVS - корзина 3p, для NZM4
NZM3-XAVS - корзина 3p, для NZM4
NZM2-XSVS - Цоколь 3p, для NZM2
Моторный привод NZM4-XR208-240AC
Независимый расцепитель NZM4-XA-230AC-MNS
Лампа сигнальная M22-L-G

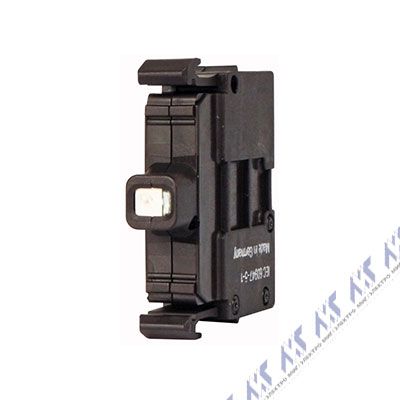

Лампа сигнальная M22-LED230-G
Трансформатор тока 4NC54342CH21
Разъединитель держатель предохранителей C10-SLS/32/3-L
Предохранитель плавкий CH 10x38 400V 2A gG/gL

Металлическая оболочка:

xEnergy

На входных цепях установлены приборы контроля и мониторинга электроэнергии производства фирмы Janitza серии UMG (Многофункциональное измерительное устройство UMG 96L). Данные приборы обеспечивают постоянный контроль всех основных показателей качества электроэнергии и осуществляют запись измеренных параметров, событий, происходящих в электрической сети и состояние оборудования.

Благодаря широкому набору интерфейсов встроенных в измерительные приборы серии UMG, Устройство легко интегрируется в систему АСТУЭ или систему диспетчеризации электропитания объекта.

Перечень и расположение основных элементов (pdf) в НКУ

Схемы (чертежи) НКУ

Компания «МИГ Электро» занимается разработкой и реализацией НКУ (низковольтных комплектных устройств). Стоимость разработки, изготовления и другую дополнительную информацию, вы можете уточнить у наших специалистов в Москве, Санкт-Петербурге, Екатеринбурге, Казани или Ростове-на-Дону.
