Источники бесперебойного питания нового поколения DRU-500 и DRU-850

Поделиться:
19.09.2024

DRU 500 - DRU-850 Gen2.jpg


Компания Powercom (Тайвань), являющаяся лидером по производству и поставкам ИБП на мировом и российском рынке, обновила популярную линейку промышленных источников бесперебойного питания с креплением на DIN-рейку серии DRU, которая включает в себя две модели: DRU-500 и DRU-850 (мощностью 500 и 850 ВА соответственно).

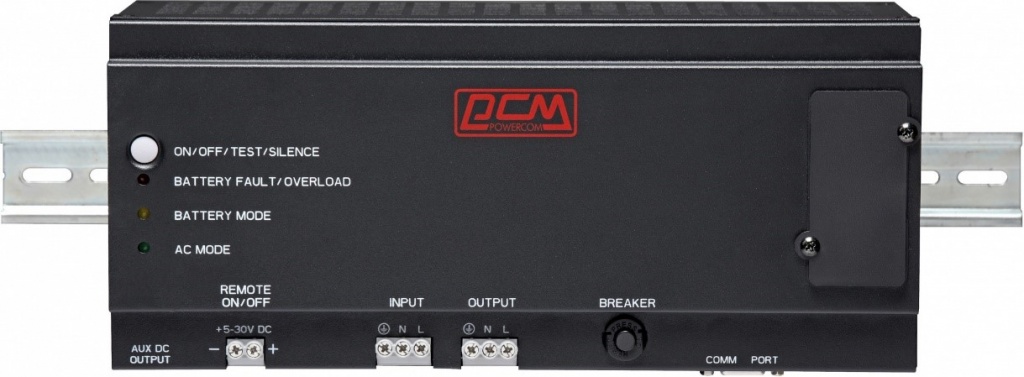

ИБП DRU-500 и DRU-850 нового поколения предназначены для использования на промышленных объектах, как правило, в составе оборудования щитов (шкафов) управления.

ИБП DRU-500 и DRU-850 относятся к типу «резервные» (оффлайн) ИБП. В нормальном режиме обеспечивает питание целевой нагрузки с защитой от колебаний напряжения, одновременно выполняя подзарядку встроенного аккумулятора. При нарушении или исчезновении электропитания от сети, ИБП переключает нагрузку на запускаемый в этом случае инвертор, питание которого осуществляется от встроенного аккумулятора. Данный режим работы длится до восстановления питания от сети или пока вся накопленная энергия (в АКБ) не будет исчерпана.


Основными преимуществами ИБП резервного типа (Off-line) являются:

  • невысокая стоимость, относительно онлайн и линейно-интерактивных ИБП;
  • низкое электропотребление, так как данные ИБП расходуют меньше электроэнергии;
  • низкое тепловыделение, по сравнению с онлайн ИБП системами, благодаря чему уменьшается риск отказов электронных компонентов;
  • минимальное обслуживание, благодаря чему сокращаются затраты на обслуживание системы;
  • простая замена аккумуляторных батарей;
  • компактные габаритные размеры, что позволяет сэкономить место в шкафу управления.



Семейство DRU-500 и DRU-850 поддерживает встроенную звуковую сигнализацию, благодаря которой можно отследить неисправность устройств. В зависимости от типа неисправности, ИБП поддерживает несколько уровней звукового сигнала.

При относительно невысокой стоимости устройства обеспечивают надежную защиту оборудования в шкафах управления и обладают следующим функционалом:
  • крепление на DIN- рейку;
  • компактный размер;
  • корпус выполненный в промышленном дизайне;
  • возможность холодного пуска;
  • коммуникационный порт RS232;
  • защита от перенапряжения, импульсных помех, перегрузки и короткого замыкания.

Во втором поколении DRU 500/DRU 850 внедрена новая элементная база, добавлен функционал удаленного мониторинга и управления, благодаря установке коммуникационных плат передачи данных MODBUS RTU, SNMP в специальный слот ИБП, а также подключению блока реле DCB по коммуникационному протоколу RS232.

ИБП DRU 500/DRU 850 (поколение 2) сохранило все достоинства предыдущего поколения. Более подробно о первом поколении можно прочесть в нашей статье.

Обзор блока реле DCB, коммуникационной платы Mini USHA IX902 и адаптера SNMP DA807

Модуль DCB (External Dry Contact relay box) используется с источниками бесперебойного питания DRU-500/ DRU-850 (поколение 2) и служит для передачи информации о состоянии ИБП в систему мониторинга и управления.

Модуль DCB оснащен релейными выходами для передачи сигналов состояния ИБП (рис.1). В зависимости от состояния контактов на модуле, можно считать 4 состояния ИБП (рис.2):

1.       ИБП в режиме готовности (питание системы от сети);

2.       работа от встроенного аккумулятора;

3.       работа от встроенного аккумулятора + низкий уровень заряда встроенного аккумулятора;

4.       работа от встроенного аккумулятора + устройство посылает сигнал отключения в ИБП.

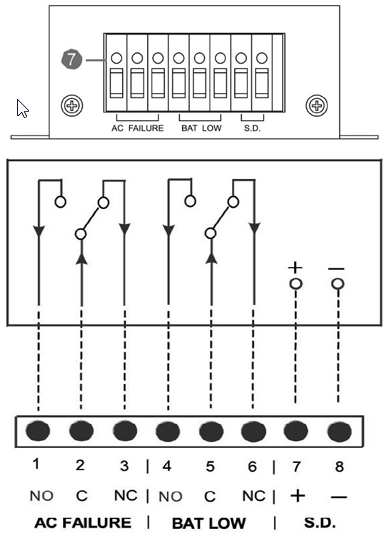

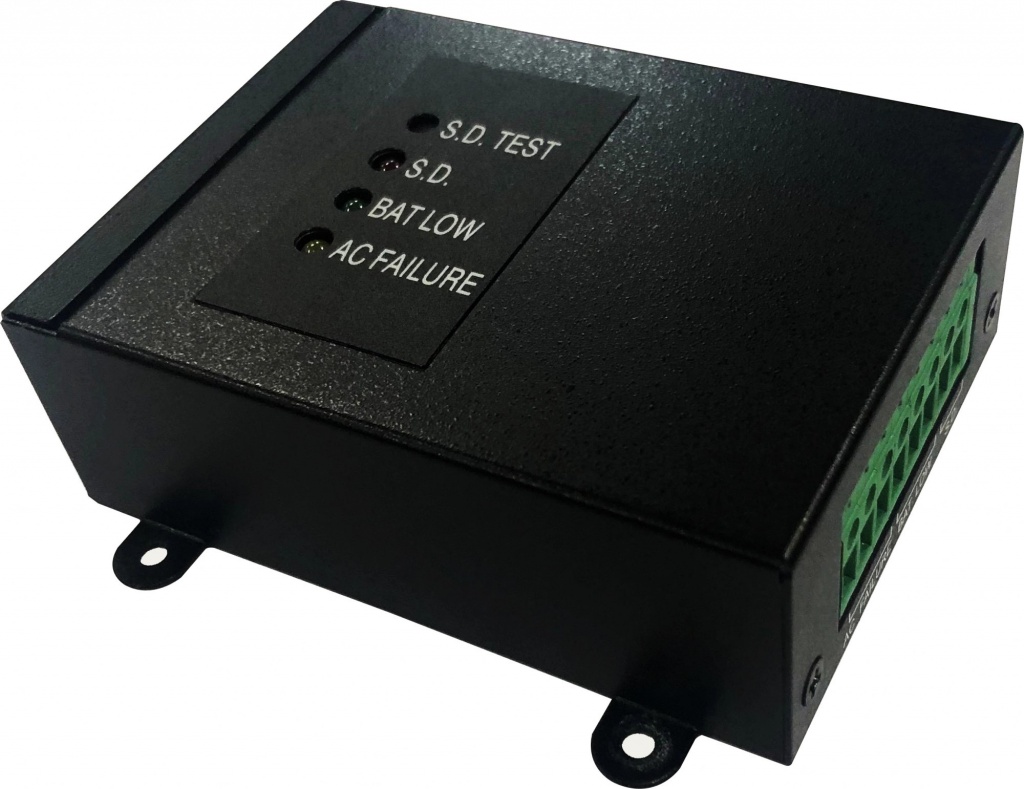

Рисунок 1

Рис.1

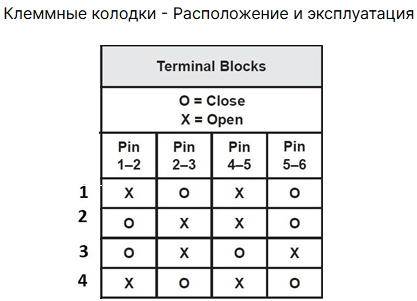

Рисунок 2

Рис.2


На модуле DCB есть встроенные светодиоды, что позволяет отслеживать состояния ИБП (рис.3):

  • AC FAILURE (индикатор неисправности по питанию) - данный светодиод загорается желтым цветом, если номинальное напряжение ИПБ выходит за пределы рабочего диапазона;

  • Bat LOW (индикатор низкого заряда батареи) - данный светодиод загорается зеленым цветом при низком заряде батареи;

  • S.D. (индикатор выключения) – данный светодиод загорается красным цветом, когда на реле поступает сигнал отключения ИПБ;

  • Тестовая кнопка выключения S.D. – данная кнопка предназначена для проверки функции отключения ИБП в режиме работы от батареи. При нажатии кнопки S.D в течение 1 секунды, ИБП переключится в режим отключения через 3 минуты и индикатор S.D. загорится красным цветом.

Рис.3

Источник бесперебойного питания (DRU-500/ DRU-850) подключается к модулю DCB с помощью коммуникационного кабеля RS232, кабель поставляется в комплекте с DRU-500/ DRU-850 (поколение 2).

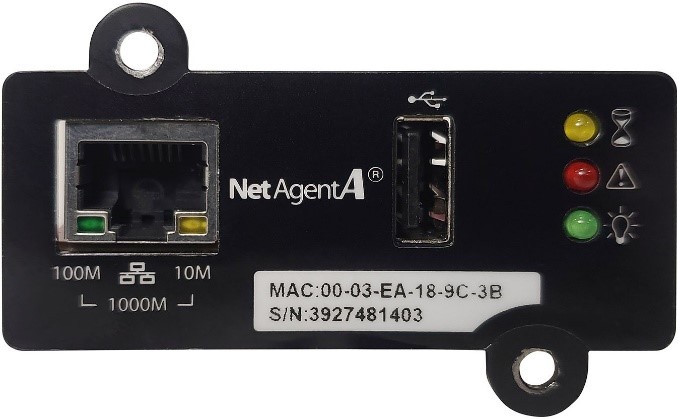

Универсальная сетевая плата Mini USHA IX902 с поддержкой протоколов передачи данных SNMP, HTTP, MODBUS RTU - дает возможность считывать данные о состоянии источников бесперебойного питания DRU-500/ DRU-850 (поколение 2) и отправлять команды управления. Сетевая карта позволяет управлять ИБП через Ethernet с помощью SNMP-менеджера (Simple Network Management Protocol)* или веб-браузера.
 Mini USHA IX902


Сетевая карта Mini USHA IX902 позволяет:

  • отслеживать состояние ИБП в реальном времени;
  • отслеживать напряжение встроенной аккумуляторной батареи в режиме реально времени;
  • отслеживать температуру ИБП;
  • отслеживать уровень заряда аккумуляторной батареи;
  • следить за графиком работы ИБП каждый месяц;
  • управлять и конфигурировать параметры ИБП через Web- браузер, NMS, SSH;
  • отправлять уведомления по электронной почте или СМС-сообщения;
  • настраивать SNMP-прерывания;
  • передавать данные по протоколу Мodbus RTU.

Mini USHA IX902 поддерживает встроенный веб-интерфейс, который позволяет удаленно подключиться к ИБП.


Веб-приложение дает возможность отследить следующие параметры источников бесперебойного питания:

  • входное/выходное напряжение;
  • максимальное входное/выходное напряжение;
  • минимальное входное/выходное напряжение;
  • частота на входе/выходе;
  • входной/выходной ток;
  • активная входная/выходная мощность;
  • выходная нагрузка;
  • параметры аккумуляторной батареи;
  • события/расписание;
  • журнал сообщений и аварий

Доступ в веб-интерфейс возможен только после настройки ИБП через программное обеспечение USHA FITILITY1.00.1.

ПО USHA FITILITY1.00.1 – можно скачать на официальном сайте: https://pcm.ru/product/pcm-usha_ix902-2004812/

Сетевая карта Mini USHA IX902 устанавливается в специальный слот ИПБ DRU-500/ DRU-850 (поколение 2).

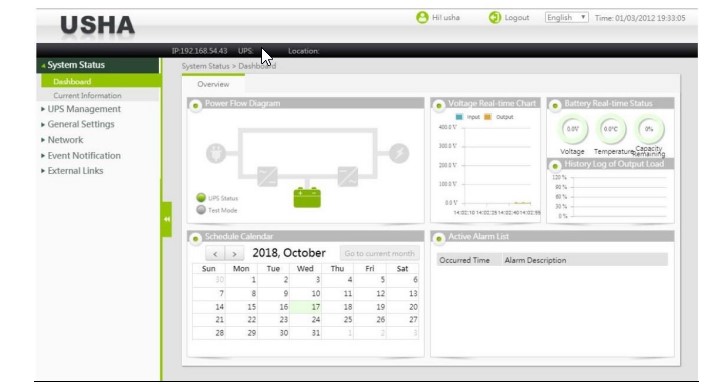

 Веб-интерфейс


*SNMP менеджер – это программное обеспечение для мониторинга сети SNMP.

Для управления и передачи данных по протоколу Modbus RTU, компания Powercom по запросу предоставляет карту регистров.


Адаптер SNMP DA807 позволяет осуществлять удаленное управление и мониторинг источников бесперебойного питания DRU-500/ DRU-850 (поколение 2).

С помощью сетевого адаптера можно удаленно перезагружать и отключать ИБП, настраивать уведомления о событиях, предоставлять доступ пользователям, а также настраивать расписание включения/отключения ИБП по дням недели и вести журнал событий.

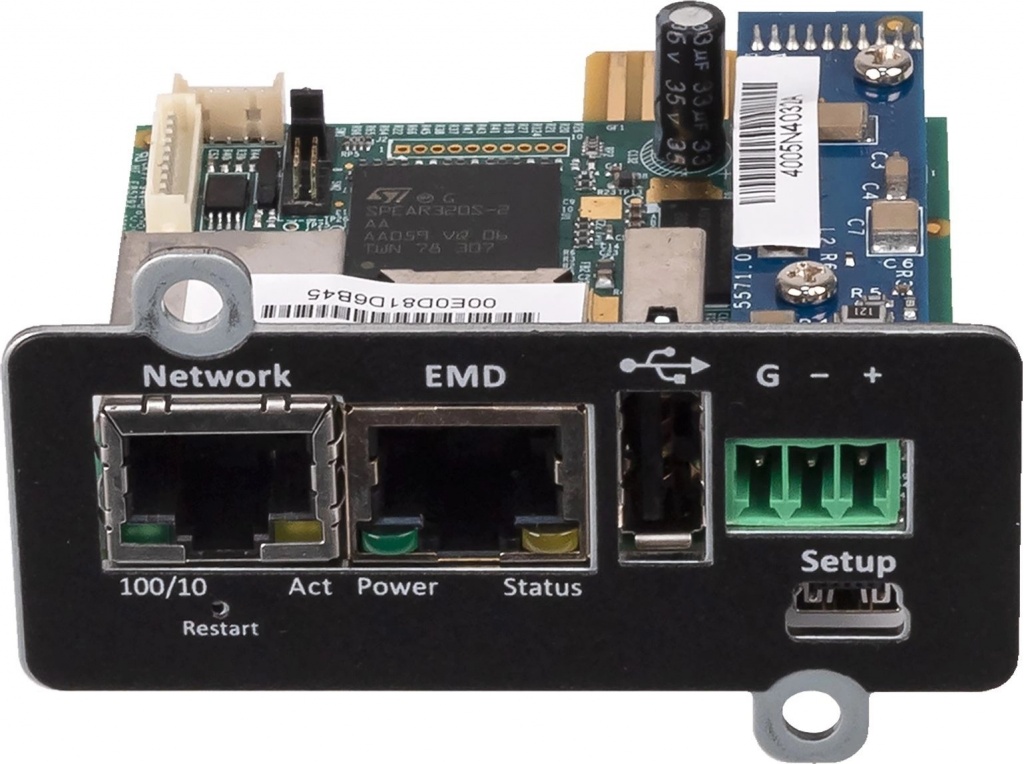

Адаптер SNMP DA807


Адаптер устанавливается в специальный слот DRU-500/ DRU-850 (поколение 2).
Доступ к параметрам ИБП осуществляется через веб-приложение.
