Широкие возможности PROFIBUS

Поделиться:
21.02.2011

PROFIBUS Phoenix Contact

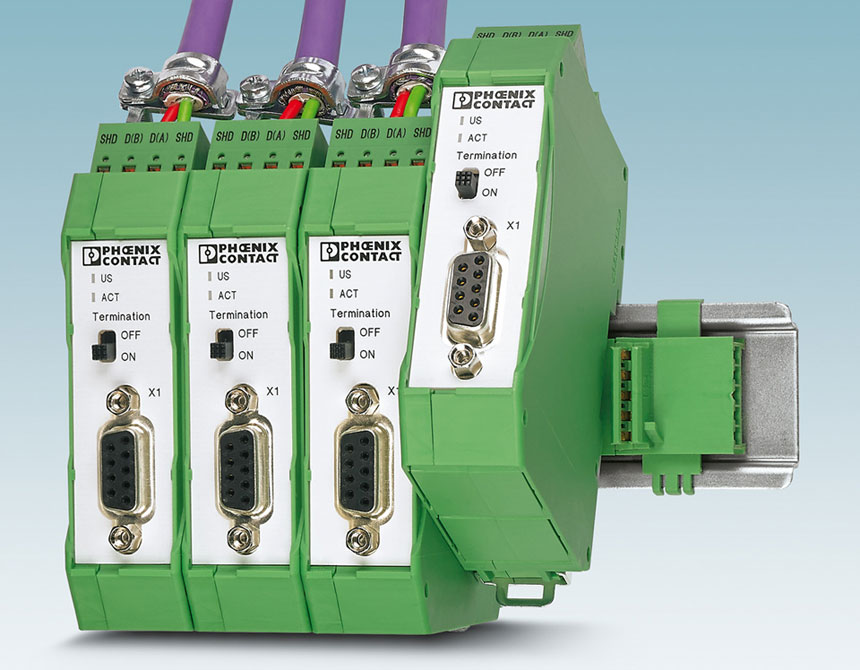

Гибкие и экономичные решения по установке, основанные на PROFIBUS.

Phoenix Contact предлагает всеобъемлющий ассортимент продукции, что позволяет легко и быстро применить комплексные решения, основанные на PROFIBUS. Системы ввода/вывода, например, доступны как в модульном, так и в блочном исполнениях. Inline модули с уровнем защиты IP20 применяются в шкафах управления, а Fieldline компоненты с уровнем защиты IP65/67 разработаны для установки в полевых условиях. Компоненты инфраструктуры, такие как оптоволоконные конверторы и повторители позволяют проектировать специальные медные и оптоволоконные решения по желанию заказчика. Кабели и соединители PROFIBUS могут быть собраны прямо на месте за несколько минут и без использования специальных инструментов, используя технологию быстрого соединения (Subcon-Plus или F-SMA/B-FOC). «Умные» блоки управления двигателем и набор шлюзов для соединения с другими системами входят в PROFIBUS номенклатуру.

Принципы работы

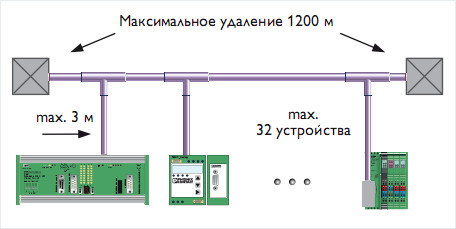

PROFIBUS технология, стандартизованная в соответствии с IEC 61158 и IEC 61784, основана на двухпроводной системе RS-485 полудуплексной передачи. Система PROFIBUS сконструирована как сугубо линейная структура с числом устройств не более 32 и с протяженностью в 1200 м на один шинный сегмент. Следует применять только кабели специализированные для PROFIBUS, чтобы гарантировать помехоустойчивую работу, особенно в случае большой скорости передачи данных. Устройства в системе PROFIBUS связаны посредством образования контуров сетевых путей через двухжильный шинный кабель. Если необходима работа большего числа устройств в сети, то машина или система должны быть сегментированы. Отдельные сегменты сообщаются между собой через шинные повторители, которые обеспечивают усиление и электрическую изоляцию сигналов данных. Каждый повторитель расширяет систему через дополнительный шинный сегмент с 32 устройствами и полной длиной кабеля. Максимально может быть соединено 127 устройств.

Принцип работы PROFIBUS

Повторители используются для:

  • электрической изоляции разных частей системы;
  • адаптации ограничивающей линейной структуры PROFIBUS к условиям системы посредством компоновки структуры в виде звезды или линейной структуры;
  • увеличения скорости передачи данных с помощью разбиения системы на меньшие сегменты.

Скорость передачи данных в PROFIBUS системах может быть от 9,6 Кб/с до 12 Мб/ с. Скорость передачи зависит от допустимой длины сегмента шины, а длина зависит от ответвлений «дерева» (см. таблицу). Объединение в сеть через оптоволокно — лучшее решение, когда шинная система покрывает большие расстояния и если система находится в среде с высокими электромагнитными помехами. Все структуры сетей, такие как: звезда, линейная или резервированная кольцевая, могут быть реализованы с помощью ВO Т-соединителей от Phoenix Contact. Оптоволоконная технология также применима в случаях, когда шинная система используется вне помещений или когда нужно связать разные здания. Если пользователь решает применить в этих условиях медные кабели, мы рекомендуем использовать защиту от перенапряжения для обеспечения долговечной работы. Для гарантии надёжной передачи данных каждый медный сегмент PROFIBUS должен начинаться и заканчиваться согласующим (терминальным) резистором. Эта комбинация резисторов встроена в коннекторы и/или в используемые компоненты и может быть подключена при необходимости.

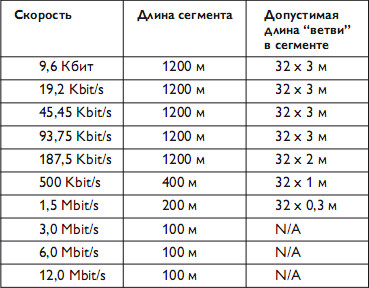

Скорость, длина сегмента и доступная длина ветви в PROFIBUS системах


Компоненты для автоматизации процессов

Phoenix Contact имеет многолетний опыт не только в автоматизации производств, но и в автоматизации процессов. Примеры гибких и разумных по цене решений, которые включают в себя передовые и ориентированные на практическое применение компоненты, используются в энергетических установках, работающих на отходах, станциях дозаправки горючим в аэропортах, а также на многочисленных электростанциях и на водоочистительных сооружениях по всему миру. Если Вы хотите обеспечить передачу информации по шине PROFIBUS как по «резервированному кольцу», Т-образные разветвители — очевидный выбор. Оптоволоконная версия предоставляет желаемую структуру сети и высокую работоспособность производства. Электронные реле нагрузки Phoenix Contact с возможностью управления двигателем используются для запуска и регулирования силовых приводов, а также для насосов и инструментов. ELR-MM модули также контролируют устройства в режиме реального времени через интерфейс PROFIBUS с учётом процесса, загрязнения и износа.

Защита от перенапряжений TRABTECH обеспечивает высокий уровень работоспособности, например, в условиях импульсной помехи, вызванной грозой. Специалисты МИГ Электро готовы создать индивидуальную концепцию установки для вашей системы, основанной на PROFIBUS.
