Просадки питающей сети и кратковременные перебои питания — это далеко не весь список проблем, которые наиболее часто встречаются на производстве и в промышленности. Это влечет за собой серьезные последствия, включая потерю важной информации, сбой работы микроконтроллеров или же выход приборов из строя.
Позаботьтесь о защите Вашего оборудования заранее, используя источники бесперебойного питания постоянного тока на 24 В. Устройства такого рода контролируют состояние сети и при ее отклонениях переключаются на питание от аккумулятора. Время работы от независимого источника (аккумулятора) варьируется от 0,2 с до 8 ч в зависимости от емкости выбранного аккумулятора и требуемого тока нагрузки.
В случае, если емкости одного аккумулятора недостаточно, можно не производить его полную замену, а подключить параллельно такой же аккумулятор, что удвоит емкость. Выходной ток имеет диапазон: 5-40 А. Все ИБП постоянного тока оснащены интеллектуальной системой, выводят на экраны информацию о состоянии батареи, параметры сети и уведомляют о текущей мощности аккумулятора, а светодиодная индикация помогает без труда определить исправность работы. Таким образом, ваше оборудование всегда находится под надежным контролем.
Любое бесперебойное питание основано на 3-х составляющих: источника питания, источника бесперебойного питания (контрольно-зарядное устройство) и аккумулятора.
Способы соединения | |
---|---|
Отдельный подбор каждого компонента. (Источник питания + ИБП + аккумулятор) |
|
При возникновении необходимости в максимальной компактности из-за ограниченного места в шкафу, разработана линейка комбинированных ИБП, где в одном корпусе объединены источник питания и ИБП (комбинированный модуль). Такое решение выигрывает по своим габаритам и ничем не уступает своими характеристиками приборам, выбираемым по отдельности. ((ИП + ИБП) + аккумулятор) |
|
|
|||
---|---|---|---|
Артикул/линейка | |||
Однофазные (номинальное выходное напряжение 24 В) |
|||
QUINT-PS/ 1AC/24DC/ 3.5 −2866747 | 85 AC ... 264 AC |
18 DC ... 29,5 DC 24 DC ±1% |
3,5 |
QUINT-PS/1AC/24DC/ 5 — 2866750 | 85 AC ... 264 AC |
18 DC ... 29,5 DC 24 DC ±1% |
5 |
QUINT-PS/1AC/24DC/10 — 2866763 | 85 AC ... 264 AC |
18 DC ... 29,5 DC 24 DC ±1 % |
10 |
QUINT-PS/1AC/24DC/20 — 2866776 | 85 AC ... 264 AC | 18 DC ... 29,5 В DC 24 DC ±1 % | 20 |
QUINT-PS/1AC/24DC/40 — 2866789 | 85 AC ... 264 AC |
18 DC ... 29,5 DC 24 DC ±1 % |
40 |
Трехфазные (номинальное выходное напряжение 24 В) |
|||
QUINT-PS/3AC/24DC/5 — 2866734 | 3×320 AC ... 575 AC |
18 DC ... 29,5 DC 24 DC ±1 % |
5 |
QUINT-PS/3AC/24DC/10 — 2866705 | 3×320 AC ... 575 AC | 18 DC ... 29,5 DC 24 DC ±1 % | 10 |
QUINT-PS/3AC/24DC/20 — 2866792 | 3×320 AC ... 575 AC |
18 DC ... 29,5 DC 24 DC ±1 % |
20 |
QUINT-PS/3AC/24DC/40 — 2866802 | 3×320 AC ... 575 AC |
18 DC ... 29,5 DC 24 DC ±1 % |
40 |
|
|||
---|---|---|---|
Артикул/линейка | |||
QUINT UPS DC | |||
UPS/24DC/24DC/5 — 2320212 | 24 | 24 DC | 5 |
UPS/ 24DC/ 24DC/10 — 2320225 | 24 | 24 DC | 10 |
UPS/ 24DC/ 24DC/20 — 2320238 | 24 | 24 DC | 20 |
UPS/ 24DC/ 24DC/40 — 2320241 | 24 | 24 DC | 40 |
|
|||
---|---|---|---|
Артикул/линейка | |||
MINI UPS | |||
MINI-DC-UPS/24DC/2 — 2866640 |
85 AC ... 264 AC 100 DC ... 350 DC |
24 DC | 2 |
TRIO UPS | |||
TRIO-UPS/1AC/24DC/ 5 — 2866611 |
85 AC ... 264 AC 100 DC ... 350 DC |
24 DC | 5 |
|
||||
---|---|---|---|---|
Артикул/линейка |
Время авт. работы/ емкость |
|||
Совместим с QUINT UPS | ||||
UPS-BAT/VRLA/24DC/ 1.3AH — 2320296 | 24 DC | 24 DC | макс. 15 А |
20 минут (2 А) 5 минут (5 А) 1.3 Ач |
UPS-BAT/VRLA/24DC/ 3.4AH — 2320306 | 24 DC | 24 DC | макс. 25 А |
4,5 минут (20 А) 3 минут (25 А) 3.4 Ач |
UPS-BAT/VRLA/24DC/ 7.2AH — 2320319 | 24 DC | 24 DC | макс. 50 А |
10 минут (20 А) 3 минуты (40 А) 7,2 Ач |
UPS-BAT/VRLA/24DC/12AH — 2320322 | 24 DC | 24 DC | макс. 50 А |
22,5 минут (20 А) 9 минут (40 А) 12 Ач |
UPS-BAT/VRLA/24DC/38AH — 2320335 | 24 DC | 24 DC | макс. 45 А |
72 минуты (20 А) 35 минут (40 А) 38 Ач |
Совместимость с MINI UPS | ||||
MINI-BAT/24DC/0.8AH — 2866666 | 24 DC | 24 DC | макс. 5 А |
20 минут (1 А) 7 минут (2 А) 0,8 Ач |
MINI-BAT/24DC/1.3AH — 2866417 | 24 DC | 24 DC | макс. 15 А |
20 минут (2 А) 5 минут (5 А) 1,3 Ач |
Совместимость с TRIO UPS | ||||
QUINT-BAT/24DC/ 3.4AH — 2866349 | 24 DC | 24 DC | макс. 25 А | 3,4 Ач |
QUINT-BAT/24DC/ 7.2AH — 2866352 | 24 DC | 24 DC | макс. 50 А | 7,2 Ач |
QUINT-BAT/24DC/12AH — 2866365 | 24 DC | 24 DC | макс. 50 А | 12 Ач |
|
|||
---|---|---|---|
Артикул | |||
Модульные блоки питания SITOP Power | |||
6EP1333-3BA00 | ~120/230-500 | 24 DC | 5 |
6EP1334-3BA00 | ~120/230-500 | 24 DC | 10 |
6EP1336-3BA00 | ~120/230 | 24 DC | 20 |
6EP1337-3BA00 | ~120/230 | 24 DC | 40 |
6EP1436-3BA10 | 3×480 (400-500) | 24 DC | 20 |
6EP1437-3BA00 | 3×480 (400-500) | 24 DC | 40 |
|
|||
---|---|---|---|
Артикул | |||
6EP1931-2DC21 | 24 DC | 24 DC | 6 |
6EP1931-2EC21 | 24 DC | 24 DC | 15 |
6EP1931-2FC21 | 24 DC | 24 DC | 40 |
|
||
---|---|---|
Артикул | Емкость, Ач |
Модели модулей DC-UPS, с которыми можно использовать |
6EP1935-6MC01 | 1,2 | 6 А |
6EP1935-6MD31 | 2,5 |
6 А и 15 А (рабочая температура от −40 до +60 0С) |
6EP1935-6MD11 | 3,2 | 6 А и 15 А |
6EP1935-6ME21 | 7 | 15 А и 40 А |
6EP1935-6MF01 | 12 | 15 А и 40 А |

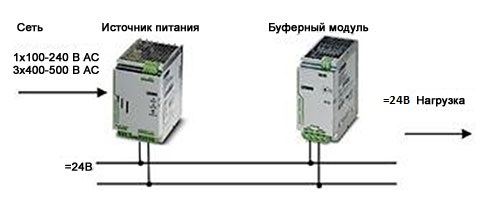

Помимо представленных вариантов, существует альтернативное решение, состоящие из источника питания и буферного модуля. Последний представляет собой накопитель энергии за счет встроенных конденсаторов, не требует дополнительного обслуживания и устанавливается для сглаживания падения напряжения в сети на кратковременный период от 0,2 с до 8 с в зависимости от тока нагрузки (40 А или 1 А).
Буферный модуль Phoenix Contact | ||||
---|---|---|---|---|
Артикул | Время автономной работы | |||
QUINT-BUFFER/24DC/24DC/40 — 2320393 | 24 DC | 24 DC | макс. 40 |
0,2 c (40 А) 8 c (1 А) |
Буферный модуль Siemens | |||
---|---|---|---|
Артикул | |||
6EP1961-3BA00 | 24 DC | 24 DC | макс. 40 |

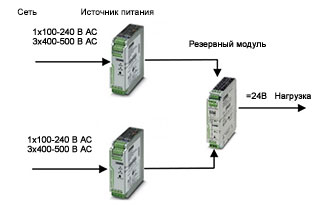

В целях эксплуатационной надежности в различных областях промышленности широко применяется резервное питание. Оно включает в себя два источника питания, подключенных параллельно и резервный модуль, отвечающий за контроль питающей сети. При возникновении каких-либо аварийных ситуаций, связанных с потерей или провалом напряжения в линии, снабжаемой основным источником, с помощью резервного модуля осуществляется переключение (коммутация) нагрузки на другой источник (резервный). Теперь Вы можете быть уверены, что даже при потере питания на одном вводе, нагрузка всё равно будет подключена к питающей сети.
Резервные модули могут устанавливаться дополнительно во все вышеперечисленные комбинации, кроме варианта с буферным элементом.
Все компоненты данной серии устанавливаются в шкафу на DIN-рейку.
|
|||
---|---|---|---|
Линейка/артикул | |||
Quint Oring | |||
Quint -Oring/24dc/2×10/1×20 2320173 | 24 | 24 DC |
1×20 2×10 |
Quint -Oring/24dc/2×20/1×40 2320186 | 24 | 24 DC |
2×20 1×40 |
Quint DIODE | |||
Quint -Diode/12-24DC/2×20/1×40 2320157 | 24 | 24 DC |
2×20 1×40 |
TRIO DIODE | |||
Trio Diode/12-24DC/2×10/1×20 2866514 | 12 DC ... 24 DC | 12 DC ... 24 DC |
2×10 1×20 |
STEP DIODE | |||
STEP-DIODE/5-24DC/2×5/1×10 2868606 | 5 DC ... 24 DC | 5 DC ... 24 DC |
2×5 1×10 |
