Трансформаторы тока Phoenix Contact

Поделиться:
07.09.2012

Трансформаторы тока Phoenix Contact

Различные способы монтажа и габаритные преимущества!

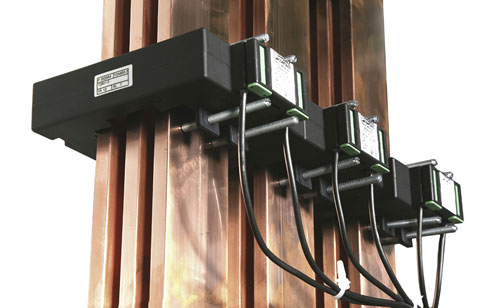

Трансформаторы тока PACT всех типоразмеров имеют монтажную ширину всего 30 мм. Благодаря чему трансформаторы тока можно устанавливать, как вертикально и горизонтально на медную шину, так на нормированную рейку при помощи адаптера.

Крепление к DIN-рейке выполняется с помощью дополнительного предохранителя - адаптера, который легко вставляется в корпус трансформатора тока.Крепления к вертикальной панели шкафа управления производиться с помощью дополнительных ножек.

Крепления PACT-FAST

Крепления серии PACT-FAST позволяющую быстро и безопасно установить трансформаторы тока PACT на токоведущую шину без использования инструмента.

Примеры применения трансформаторов тока PACT Analog:

  • преобразование в стандартные сигналы (совместно с преобразователем тока);
  • контроль нагрузки (совместно с модулем контроля тока перегрузки);
  • управление электродвигателем (совместно с электронным реле контроля нагрузки в устройствах управления электродвигателями);
  • в измерительных цепях (совместно с клеммами CLIPLINE);

Общие характеристики:

  • материал корпуса: полимиамид, усиленный стекловолокном;
  • рабочая температура: — 25 ... + 40;
  • класс нагревостойкой изоляции: E;
  • мак. Рабочее напряжение: 1 кВ;
  • устойчивость к импульсным перенапряжениям: 12 кВ (1.2/50 мкс);
  • номинальная частота: 50 Гц;
  • коэффициент ограничения максимального тока: FS 5;
  • возможность подключения зажимов вторичной цепи: 2 х (2,5×4)мм.;

Популярные позиции трансформатор тока под кабель или втулку

Первичный ток 50 А АС; вторичный ток 5 А АС; класс точности 1; номинальная мощность 1,25 ВА. PACT MCR-V1-21-44- 50-5A-1 2277019
Первичный ток 75A АС; вторичный ток 5А АС; класс точности 1; номинальная мощность 2,5 ВА. PACT MCR-V1-21-44- 75-5A-1 2277611

Популярные позиции трансформаторов тока на шину

Первичный ток 150 А АС; вторичный ток 5 А АС; класс точности 1; номинальная мощность 5 ВА PACT MCR-V2-3015- 60- 150-5A-1 2277077
Первичный ток 250 А ас; вторичный ток 5 А перем. тока; класс точности 0,5; номинальная мощность 5 ВА PACT V2-3015-60-250-5A-05-5 2902553
Первичный ток 500 А ас; вторичный ток 5 А перем. тока; класс точности 0,5; номинальная мощность 10 ВА PACT V2-4012-70-500-5A-05-10 2902558
Первичный ток 1000 А ас; вторичный ток 5 А перем. тока; класс точности 0,5; номинальная мощность 10 ВА PACT V2-5012-85-1000-5A-05-10 2902561
Первичный ток 4000 А ас; вторичный ток 5 А перем. тока; класс точности 0,5; номинальная мощность 15 ВА PACT V2-12040-159-4000-5A-05-15 2902575

Разместить заказ или получить консультацию
