14.12.2016

Никто не гарантирует безотказную работу электротехнического и электронного оборудования, если оно незащищено от воздействия климатических факторов.

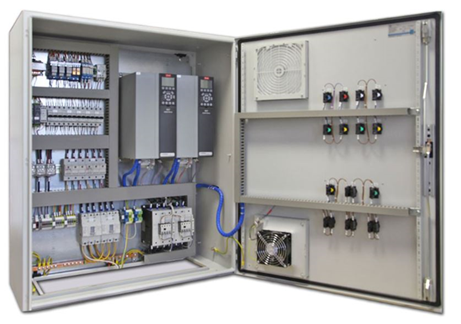

Пример размещения вентилятора и выпускного фильтра на двери шкафа управления насосами ШСН-2.
Шкаф изготовлен в производственном подразделении ООО «МИГ Электро».

В электротехнических шкафах, в целях создания допустимых климатических условий, зачастую устанавливают оборудование фирмы PFANNENBERG, в том числе вентиляторы серии PF и выпускные фильтры серии PFA со степенью защиты IP54 и IP55.


Схема охлаждения электрошкафа

Вентиляторы PF и выпускные фильтры PFA со степенью защиты IP54 имеют сменный фильтрующий элемент, выполненный из неориентированного в пространстве синтетического волокна.

Вентилятор серии PF, степень защиты IP54

Фильтрующий элемент, степень защиты IP54

Вентиляторы PF и выпускные фильтры PFA со степенью защиты IP55 имеют сменный фильтрующий элемент из электростатически заряженного плиссированного складками тонкого флиса с профилированной поверхностью ячеистой структуры. Складки имеют углы между двумя соседними поверхностями, они одинаковы и составляют около 19°, размер пор профилированной поверхности фильтрующего материала выбран с учетом минимального пропуска воды.







Вентилятор PF
c фильтрующим элементом IP55

Фильтрующий элемент IP55

Фрагмент фильтрующего элемента IP55

Срок службы фильтрующего элемента в фильтрах и вентиляторах IP55 в 3 раза больше, чем в фильтрах и вентиляторах IP54.

Большинство производителей подобных вентиляторов в целях обеспечения степени защиты IP55 устанавливают дополнительный фильтрующий элемент IP54. В результате значительно (до 50%) снижается воздушный поток.

Складчатый фильтрующий элемент Pfannenberg позволяет обеспечить высокую производительность и, в сочетании с инновационной решеткой, создает степень защиты IP55.

Следует помнить, что своевременная замена фильтрующих элементов – одно из условий безотказной работы оборудования.


Заказные коды фильтрующих элементов:

Артикул

Аналог

Описание

18611600029

18611600029.М

Сменный фильтр для вентиляторов PF 11.000 и решеток PFA 10.000 IP 54, включая EMC (упаковка 5 шт.)

18611600030

18611600030.М

Сменный фильтр для вентиляторов PF 22.000 и решеток PFA 20.000 IP 54, включая EMC (упаковка 5 шт.)

18611600031

18611600031.М

Сменный фильтр для вентиляторов PF 32.000 и решеток PFA 30.000 IP 54, включая EMC (упаковка 5 шт.)

18611600032

18611600032.М

Сменный фильтр для вентиляторов PF 42.500/PF 43.000 и решеток PFA 40.000 IP 54, включая EMC (упаковка 5 шт.)

18611600033

18611600033.М

Сменный фильтр для вентиляторов PF 65.000/PF 66.000/PF 67.000 и решеток PFA 60.000 IP 54, включая EMC (упаковка 5 шт.)

18611600034

нет Сменный фильтр для вентиляторов PF 22.000 и решеток PFA 20.000 IP 55, включая EMC (упаковка 5 шт.)

18611600035

нет
Сменный фильтр для вентиляторов PF 32.000 и решеток PFA 30.000 IP 55, включая EMC (упаковка 5 шт.)

18611600036

нет
Сменный фильтр для вентиляторов PF 42.500/PF 43.000 и решеток PFA 40.000 IP 55, включая EMC (упаковка 5 шт.)

18611600037

нет Сменный фильтр для вентиляторов PF 65.000/PF 66.000/PF 67.000 и решеток PFA 60.000 IP 55, включая EMC (упаковка 5 шт.)

18611600038

нет Сменный фильтр для вентиляторов PTF 60.500 и решеток PTFA 60.000 IP 54 (упаковка 20 шт.)

18611600039

нет

Сменный фильтр для вентиляторов PTF 60.700 и PTF 61.000 IP 54 (упаковка 20 шт.)
Разместить заказ или получить консультацию
