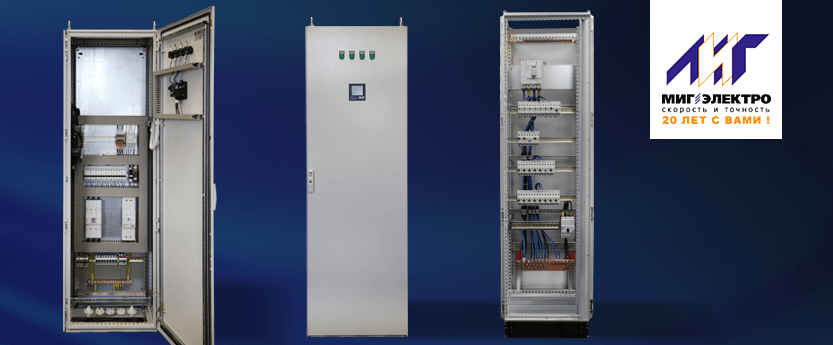

Вводно-распределительное устройство (ВРУ) и распределительное устройство низкого Напряжения (РУНН)

Поделиться:
24.05.2022

Вводно-распределительное устройство (ВРУ)


Вводно-распределительные устройства (ВРУ) и распределительные Устройства Низкого Напряжения (РУНН) схожи по своему функциональному назначению и предназначены для обеспечения электроэнергией отдельных объектов или больших групп потребителей.


  • В жилищном и гражданском строительстве используется термин ВРУ. Это устройство обеспечивает электроснабжения отдельного здания или его части – корпуса, подъезда.
  • На промышленных объектах, Центрах Обработки Данных, объектах связи чаще используется термин РУНН. Это устройство обеспечивает работу отдельных цехов, линий, производственных подразделений, группы потребителей.

ВРУ и РУНН предназначены для ввода и распределения электроэнергии от одного или двух независимых вводов питания (сетевых или Дизель- генераторной установки), напряжением 380/220 В, 50 Гц и могут обеспечивать:


  • Защиту потребителей и кабельных линий от перегрузок и токов короткого замыкания;
  • Автоматическое переключение потребителей на резервный ввод питания;
  • Автоматическое переключение ответственных потребителей на резервный ввод питания от Дизель-Генераторной установки;
  • Управление нагрузками, реализуемое включением/отключением потребителей от электрической сети;
  • Аварийное отключение потребителей, обеспечивающих воздухообмен и движение воздуха на объекте по команде пожарной сигнализации; (осуществляется при помощи независимых расцепителей, входящих в состав автоматических выключателей);
  • Визуальное отображение основных параметров электроэнергии на сетевых вводах питания;
  • Учет потребляемой электроэнергии.

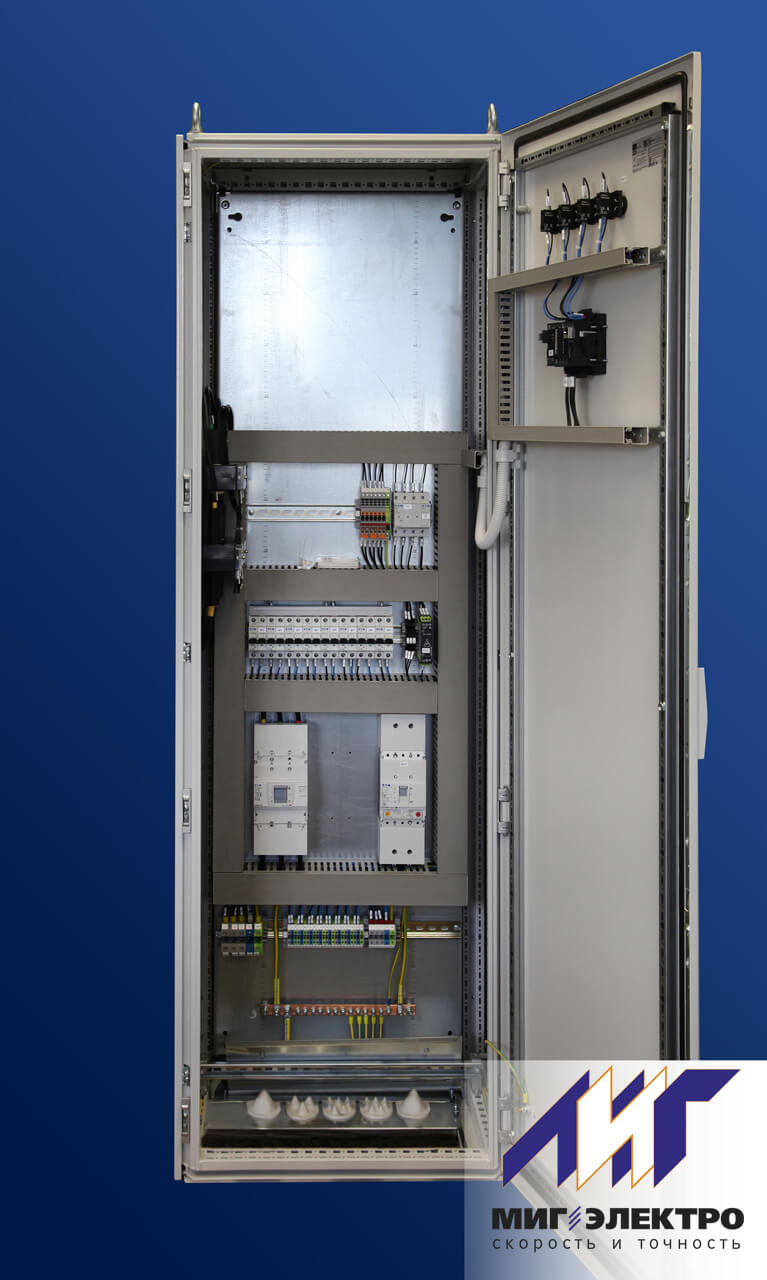

Вводно распределительное устройство Шкаф ВРУ

Шкаф ВРУ спроектированный и собранный «МИГ Электро»

Что такое ВРУ

Функциональное назначение Вводно-Распределительных Устройств (ВРУ) и Распределительных Устройств Низкого Напряжения (РУНН) – надежное обеспечение электроэнергией целого объекта.

Как правило, энергоснабжение объекта осуществляют от двух независимых вводов питания. Это позволяет повысить надежность энергоснабжения объекта. В случае пропадания питания на одном из вводов, устройство обеспечивает питанием весь объект или наиболее важные (ответственные) потребители электроэнергии.

Эти устройства запитываются от Главного Распределительного Щита (ГРЩ). Ввода питания подключаются к разным трансформаторам.

Согласно нормативной документации ГРЩ - Это Низковольтное Комплектное Устройство, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания.

При выборе и разработке конструкции этих устройств необходимо руководствоваться нормативными документами:

  • ГОСТ 32396-2013. Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия.
  • Правила устройства Электроустановок ПУЭ.
  • Правила Технической Эксплуатации Электроустановок Потребителей (ПТЭЭП).

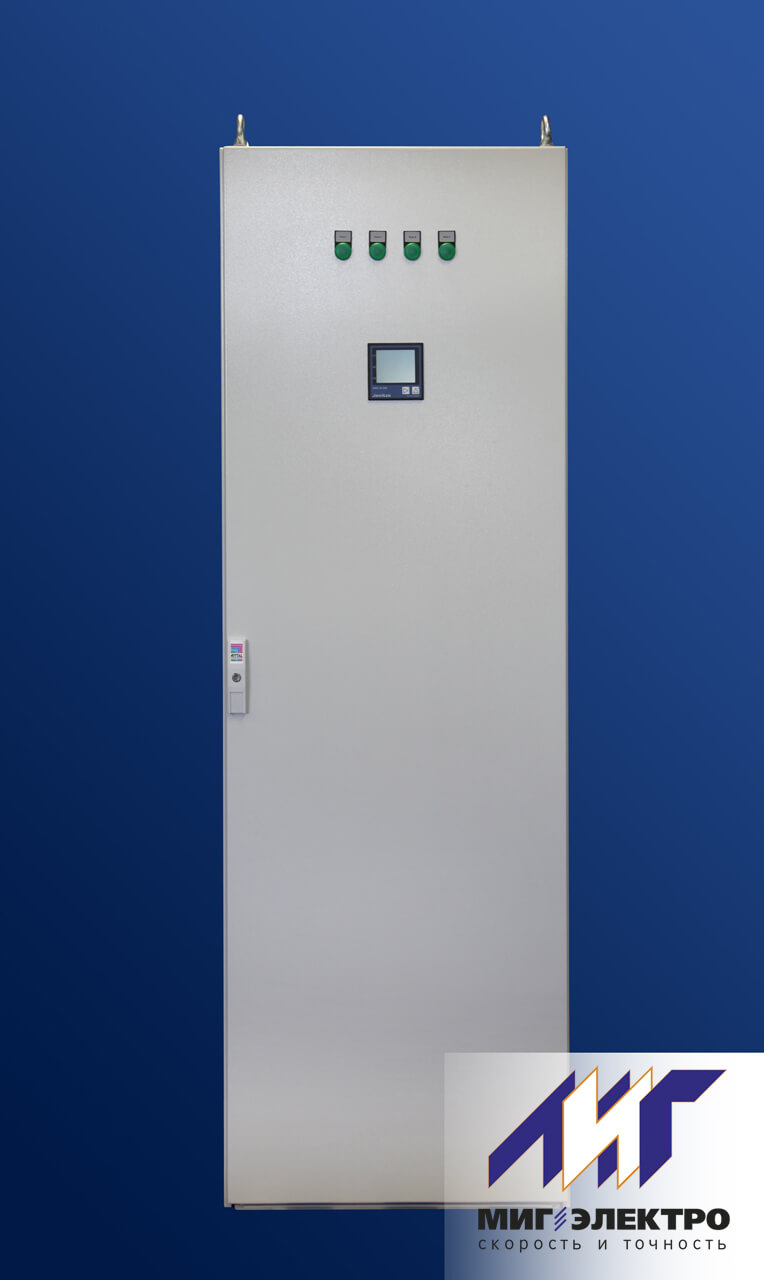

Шкаф ВРУ
  Вводно распределительное устройство

Вводно распределительное устройство спроектированное и собранное «МИГ Электро»


Состав ВРУ

Согласно нормативным требованиям к Вводно Распределительным Устройствам, аппаратура входящая в их состав, должна быть размещена в виде соответствующих функциональных блоков, расположенных в одной или в нескольких панелях.

Функциональный блокэто часть взаимосвязанных аппаратов ВРУ, обеспечивающих выполнение определенных функций, при этом, аппараты могут быть расположены в разных панелях ВРУ.

Основные функциональные блоки, входящие в состав устройства:

Блок ввода – Функциональный блок, через который подается электроэнергия в ГРЩ и содержит коммутационный и защитные аппараты (чаще всего они объединены), называемые вводные или главные аппараты. Блок также включает в себя часть объема ГРЩ и конструктивные элементы, предназначенные для размещения, крепления и присоединения к вводным аппаратам проводников питающей сети. В большинстве случаев, блок ввода должен обеспечивать видимый разрыв главных электрических цепей.

Блок Автоматического Включения Резервного питания (АВР) – Функциональный блок, обеспечивающий автоматическое переключение питания потребителей, подключенных к взаиморезервируемым цепям питания, на резервный ввод сетевого питания или на аварийный ввод питания от Дизель-Генераторной установки, при отключении сетевых вводов питания.

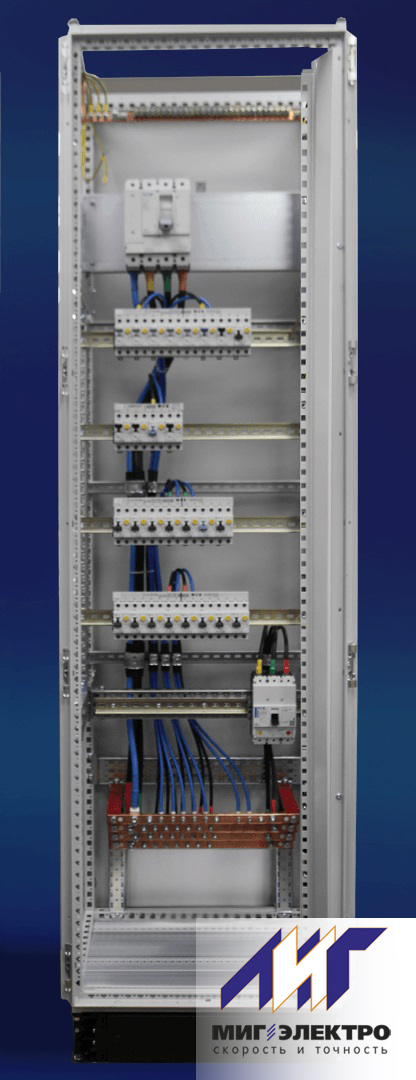

Шкаф РУНН

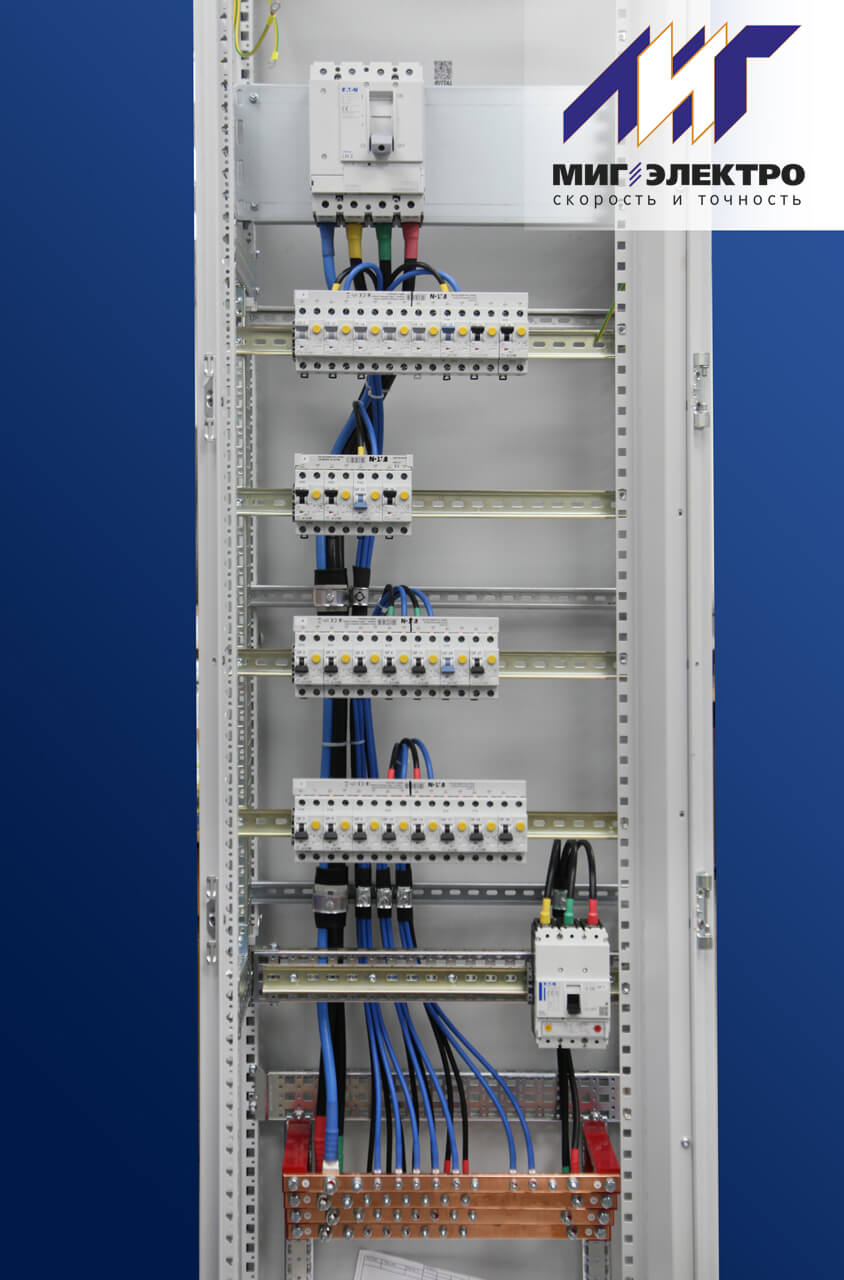

  Распределительное устройство низкого напряжения

Распределительное устройство низкого напряжения спроектированное и собранное «МИГ Электро»


Как устроено ВРУ

Вводно-Распределительное Устройство может быть как однопанельным, так и многопанельным.

  • В однопанельном исполнении все элементы изделия расположены в одном корпусе.
  • Многопанельное ВРУ состоит из двух и более отдельно стоящих элементов (корпусов), которые связаны между собой силовыми линиями, цепями управления и сигнальными цепями.

Как правило, это напольное устройство одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции (кабельные отсеки).

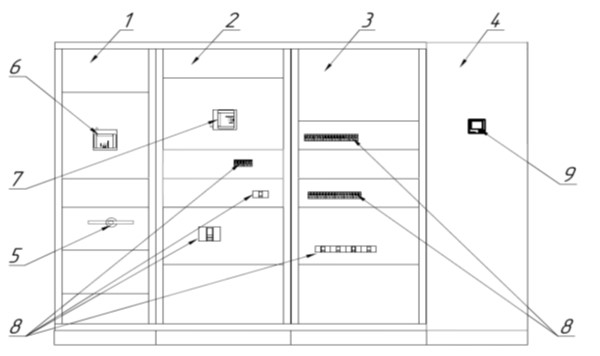

Внешний вид многопанельного вводно-распределительного устройства
  Состав панелей устройства:

1; 4 Вводные панели;
2, 3 Распределительные панели; Основные элементы, входящие в состав изделия:
5. Вводные коммутационные аппараты.
6. Вводные защитные аппараты.
7; 8. Автоматические выключатели отходящих кабельных линий.
9. Щитовые измерительные приборы.

Пример многопанельного ВРУ.


Все панели, входящие в состав многопанельного ВРУ имеют общую шинную систему, которая обеспечивает ввод и распределение электрической энергии потребителям. Панели имеют цокольное основание. Оборудование панелей размещено на горизонтальных металлических перфорированных профилях, установленных на различных по глубине уровнях. В целях исключения случайного прикосновения к неизолированным токоведущим частям оборудование закрыто защитными фальшпанелями (пластронами).

Наша компания осуществляет проектирование и сборку вводно-распределительных устройств (ВРУ) и распределительных устройств низкого напряжения (РУНН) на комплектующих ведущих мировых производителей. Специалисты нашей компании помогут Вам спроектировать и изготовить необходимое оборудование.



Разместить заказ или получить консультацию
