Трансформаторы тока KBU: область применения и основные преимущества

Поделиться:
12.12.2018

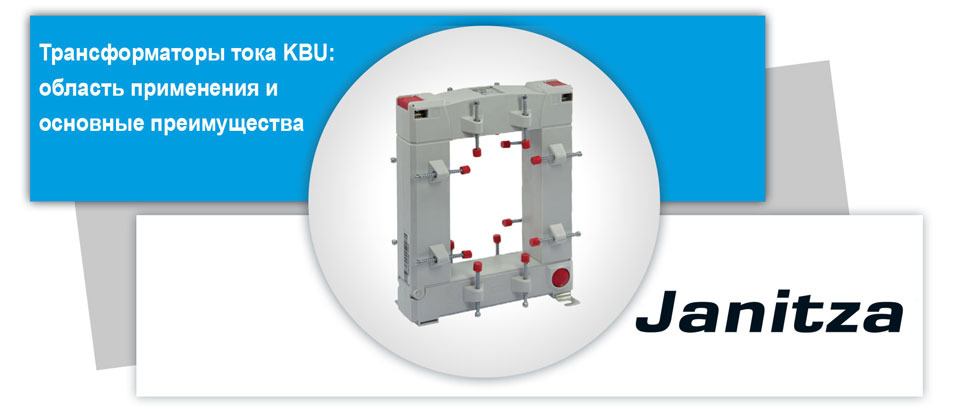

Трансформаторы тока KBU: область применения и основные преимущества

Область применения трансформаторов тока серии KBU - подключение измерительных приборов без отключения электроснабжения важных потребителей.

Данное решение находит свое применение на предприятиях с непрерывным циклом производства, объектах IT-инфраструктуры (например ЦОД), когда стоимость издержек, связанных с отключением важных потребителей многократно превышает стоимость этого технического решения.

Основными преимуществами использования новых трансформаторов тока серии KBU являются: компактный размер, разъемный конструктив, надежность и безопасность.

  • Разъемный сердечник (при нажатии на красную кнопку);
  • Идеален для установки в существующее электрооборудование;
  • Простое и надежное подключение – защелкивание со щелчком;
  • Проводник фиксируется многочисленными винтами;
  • Коэффициенты трансформации: от 250/1,5 A до 1200/5 A;
  • Собственное потребление: 1,5 до 5 ВА;
  • Класс точности: 0,5 и 1;
  • Максимальное сечение проводника (шины) с током: 55 x 85 или 85 x 125 мм.;
  • Внешние габариты: 125 x 158 и 155 x 198 мм.;
  • Соответствие нормам: DIN EN 61869, Teil 1 + 2; IEC 61010-2; НКУ (0,4 кВ) 2014/35/EU.

Характеристики и габариты трансформаторов тока серии KBU

Тип



Ток нагрузки, А



Вторичный ток, А



Мощность, ВА



Класс



Размеры, мм



Вес, кг.



Артикул



A



B



C/C1



D



E



KBU 58



250



5

  1,5       1       125   158
  34/58
  55
  85
  0,9       15.02.316

KBU 58



400



5

  1       0,5       125   158
  34/58
  55
  85
  0,9       15.02.868

KBU 58



500



5

  2,5       0,5
      125   158
  34/58
  55
  85
  0,9       15.02.819

KBU 58



600

      5       2,5       0,5
      125   158
  34/58
  55
  85
  1,0       15.02.315

KBU 58



1000

      5   5       0,5
      125   158
  34/58
  55
  85
  1,0       15.02.320

KBU 812



600

      5   2,5       0,5
      155   198
  34/58
  85
  125   1,3       15.02.869

KBU 812



800

      5       2,5       0,5
      155
  198
  34/58
  85
  125
  1,3       15.02.870

KBU 812



1000

      5   5       0,5
      155
  198
  34/58
  85
  125
  1,3       15.02.871

KBU 812



1250

      5   7,5       0,5
      155
  198
  34/58
  85
  125
  1,3       15.02.328

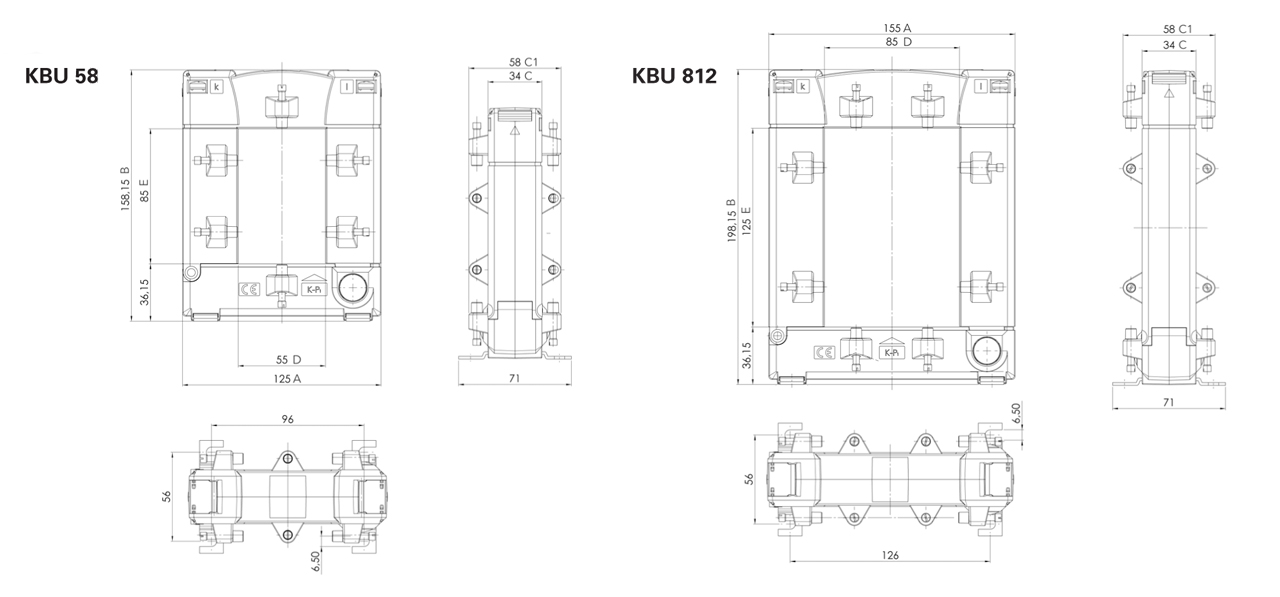

Размеры трансформаторов тока KBU

Габариты трансформаторов тока Janitza KBU
