02.10.2020
Одним из основных факторов, влияющих на стабильность работы компьютерной техники, такой как персональные компьютеры, серверы, автоматизированные рабочие места (АРМ) и активное сетевое оборудование, является качество электроэнергии. Наибольшее количество сбоев в работе компьютерной техники происходит из-за кратковременных провалов и скачков напряжения. Это случайные события сети, которые невозможно предугадать. Причины этих событий могут быть разные:
грозовые разряды;
аварии на линиях электропередач;
включение потребителей большой мощности.
Как определить, могут ли такие события оказать влияние на электронику? Что послужило причиной сбоев в работе компьютерного оборудования: внутренний дефект или внешние события?
Для оценки влияния случайных событий ассоциацией производителей компьютерной и деловой техники (CBEMA от англ. Computer and Business Equipment Manufacturers Association) были разработаны общие требования для ИТ (IT) оборудования. Требования касались и способности вычислительной техники стабильно работать при кратковременных перепадах питающего напряжения. На основании расчетов и статистики отказов была разработана и принята так называемая диаграмма «CBEMA» (так же её называют «кривые ITIC»), которая описывает устойчивость IT оборудования к перепадам напряжения (случайным событиям).
Как работать с диаграммой?
Любое случайное событие (падение напряжения, импульсное перенапряжение) характеризуется двумя параметрами:
Длительность – продолжительность отклонения напряжения от допустимых пределов ГОСТа. Длительность события может колебаться от нескольких микросекунд до нескольких часов.
Глубина – это величина отклонения напряжения от номинального значения в процентах.
Очевидно, что провал напряжения «до нуля», или высокое перенапряжение длительностью несколько микросекунд «не успеет» оказать влияние на оборудование. И наоборот, даже небольшое по величине, но длительное отклонение напряжения приводит к сбоям (согласно ГОСТу, допустимые длительные отклонения напряжения не должны превышать 10% от номинального значения).

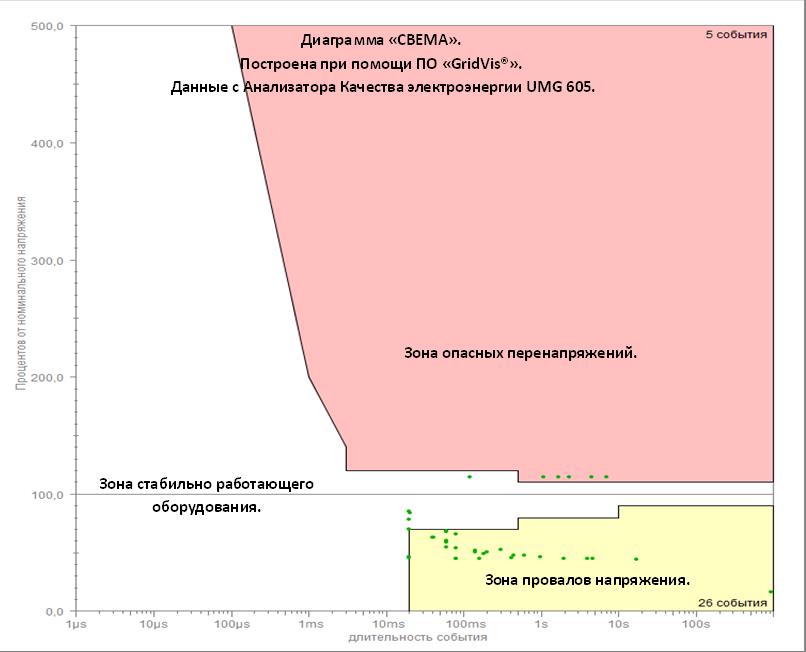

Диаграмма представляет из себя координатную сетку с логарифмическими шкалами, где горизонтальная ось - шкала времени, а вертикальная ось – шкала отклонения напряжения.
Все случайные события располагаются на диаграмме в виде точек. Диаграмма разбита на три зоны:
Зона стабильно работающего оборудования.
Согласно рекомендациям «СВЕМА», всё выпускаемое ИТ (IT) оборудование должно стабильно работать в этих диапазонах отклонения напряжения. Все события (точки), которые попадают в эту область, не должны приводить к сбоям в работе оборудования.
Зона опасных перенапряжений.

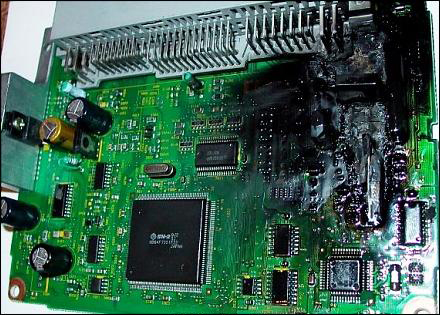

Все события, попавшую в эту зону могут не только вызвать сбой в работе оборудования, но и привести к выходу компьютерной техники из строя.
Зона провалов напряжения.
События, попавшие в зону провалов напряжения, могут являться причиной сбоев в работе.
Диаграмма помогает определить причину нестабильности работы или выхода из строя IT оборудования:
Если во время эксплуатации оборудования все зафиксированные отклонения напряжения располагались в зоне стабильной работы, причиной сбоев может быть внутренний дефект и необходимо провести диагностику оборудования.
Если зафиксированы события в опасных зонах – необходимо рассмотреть вопрос о внедрении оборудования повышающего надежность электропитания (ИБП, стабилизаторов напряжения, устройства защиты от импульсных перенапряжений).
Как построить диаграмму «CBEMA»?
Для построения диаграммы необходимы измерительные приборы, способные зафиксировать кратковременные события и программное обеспечение, позволяющее построить диаграмму.
Анализаторы качества электроэнергии производства компании «Janitza» способны зафиксировать провалы, всплески напряжения и переходные процессы, происходящие в сетях длительностью от 50 Микросекунд (мкс). Энергонезависимая память прибора с настраиваемым списком записываемых параметров позволяет создать архив данных. Приборы легко подключаются к компьютерной сети предприятия (Ethernet TCP/IP).

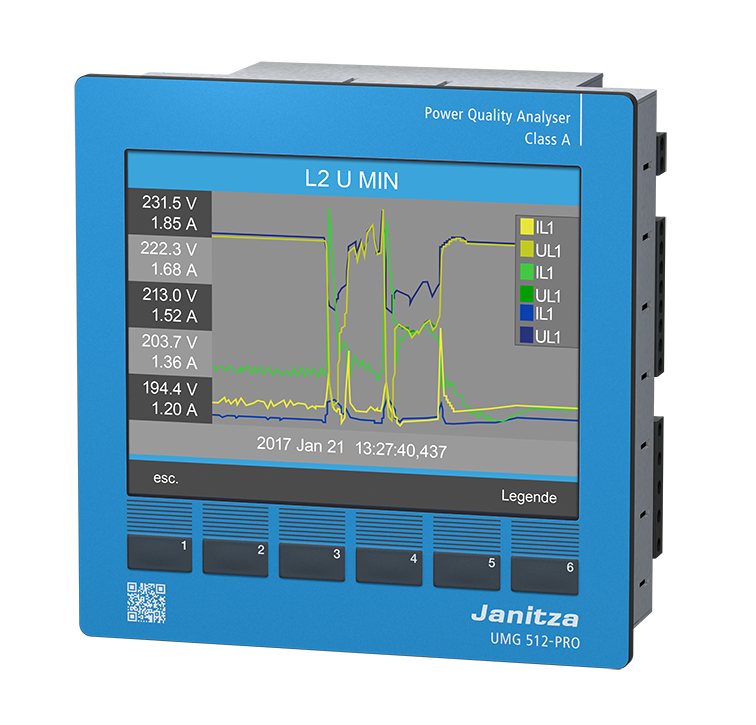

Анализатор качества электроэнергии Janitza UMG 512
Анализаторы Janitza UMG 509 и Janitza UMG 512 предназначены для установки на лицевую панель распределительного шкафа и оснащены цветным дисплеем. Дополнительно анализаторы позволяют реализовать контроль дифференциальных токов (токов утечки).

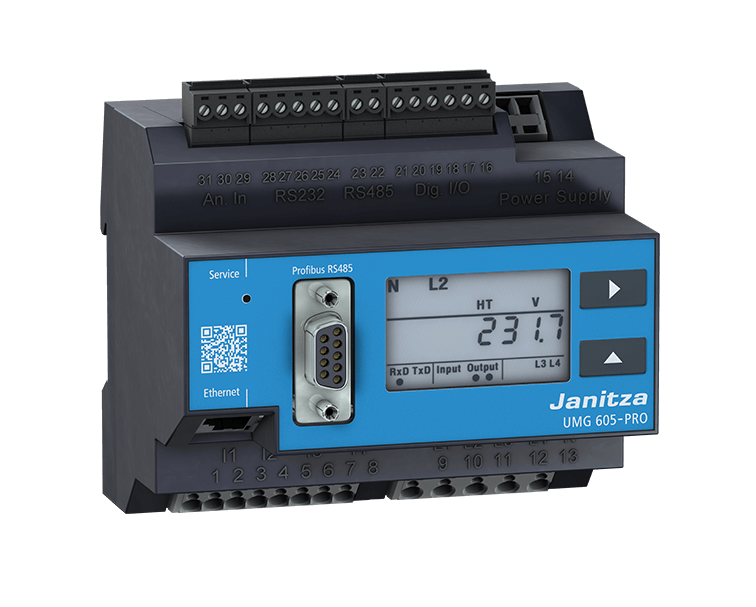

Анализатор качества электроэнергии UMG 605
Компактная серия Janitza UMG 604 и Janitza UMG 605 изготавливается в исполнении «DIN – рейка», что позволяет установит их в любом свободном месте в распределительном щите.

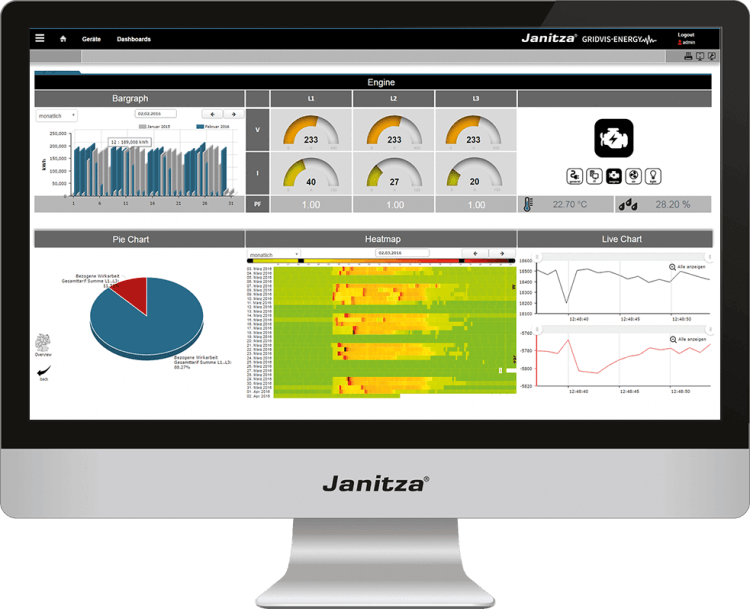

Программное обеспечение GridVis
Программное обеспечение «GridVis®», предназначенное для работы с измерительными приборами содержит в себе весь необходимый набор инструментов для автоматического построения диаграммы. Этот функционал доступен для бесплатной версии ПО «GridVis®– Basic».
Для того чтобы построить диаграмму достаточно только перенести на компьютер зафиксированные анализатором данные и показать интересующий временной интервал. Время построения диаграммы занимает несколько минут.
Таким образом, установка анализатора качества электроэнергии позволит обеспечить контроль параметров электроэнергии, определить причины сбоев в работе оборудования и выбрать оптимальное решение для повышения надежности работы IT оборудования.
