Контроль работы и оптимизация потребления электроэнергии на производственно-складском комплексе

Поделиться:
11.05.2021

Контроль работы и оптимизация потребления электроэнергии на производственно-складском комплексе



Компания «ЭКСПО-ТОРГ» специализируется на комплексном обеспечении партнеров современными высококачественными материалами для производства мебели. На производственных площадях компании осуществляется производство готовых мебельных гарнитуров и комплектов мебельных заготовок, для партнеров компании.

На сегодняшний день филиалы компании работают в Москве, Санкт-Петербурге, Воронеже, Краснодаре, Казани, Орле, Пятигорске, Ростове-на-дону, Твери.

Офисы компании – это производственно-складские комплексы, оснащенные современным оборудованием: роботизированными складскими комплексами, автоматическими станочными линиями.

Для оптимизации расхода энергоресурсов, контроля работы оборудования на производстве и роботизированных складских комплексах, на предприятии внедрена система технического учета энергоресурсов и диспетчеризации системы энергоснабжения.

Система построена на базе программного обеспечения «GridVis» и измерительных приборов UMG 509 PRO; UMG 96S2, производства компании «Janitza».

Архитектура системы построена по ставшей уже «классической» схеме для производственных помещений.

Измерительные приборы располагаются в цеховых распределительных устройствах низкого напряжения (РУНН).

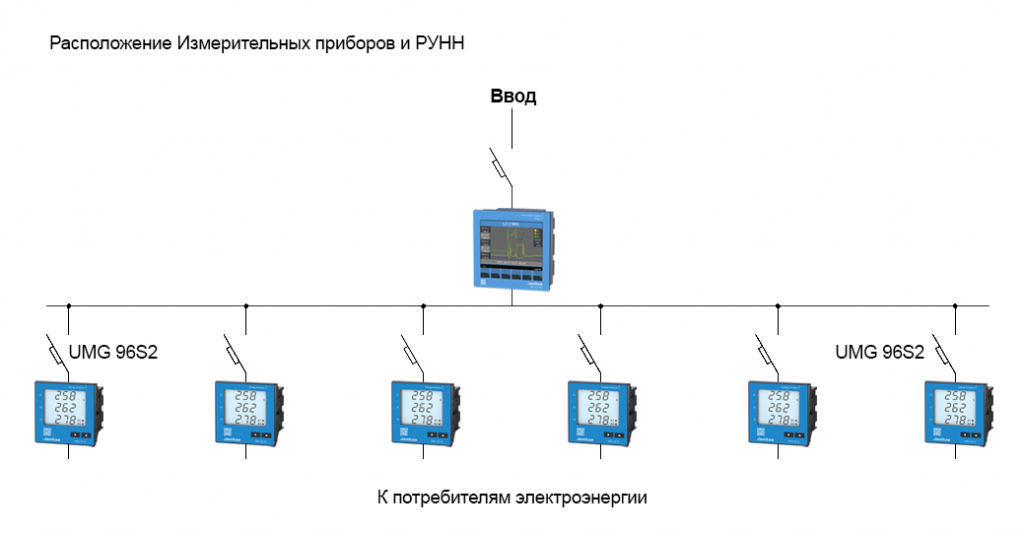

Расположение измерительных приборов и РУНН


На вводе установлен анализатор качества электроэнергии UMG 509 PRO. Этот прибор выполнен в щитовом исполнении (144х144) с информативным цветным дисплеем, на котором отображается вся текущая информация (вплоть до осциллограмм). Анализатор оснащен рядом дополнительных функций:

  • Дискретные входы позволят собрать данные о статусе вводных автоматических выключателей (включен, выключен, аварийное срабатывание);
  • Дискретные выходы позволяют построить вызывную сигнализацию, задействовать исполнительные механизмы;
  • Встроенный вход термосопротивления позволяет организовать контроль за температурой внутреннего объема РУНН;
  • Энергонезависимая память анализаторов с настраиваемым списком записываемых параметров обеспечивает надежную сохранность всех интересующих данных даже при обрыве информационных сетей или аварийных ситуациях.

Анализатор качества электроэнергии UMG 509 PRO

Прибор осуществляет сбор данных о потреблении электроэнергии структурным подразделением, контроль баланса мощностей и качества электроэнергии. Анализатор способен зафиксировать все кратковременные (случайные) события в сети, которые могут повлиять на работу оборудования (провалы и пропадания напряжения, импульсные перенапряжения).

Контроль за отдельными потребителями и оборудованием осуществляется при помощи многофункционального измерительного прибора UMG 96S2. Этот прибор позволяет контролировать все основные параметры сети и режимы работы оборудования (напряжения и токи, потребление электроэнергии, баланс мощностей, нелинейные искажения).

Такое расположение приборов позволяет легко интегрировать все приборы в информационную сеть предприятия. В РУННе измерительные приборы UMG 96S2 (Slave) объединяются в сеть Modbus и подключаются к анализатору UMG 509 PRO. Он является ведущим прибором и выполняет роль шлюза (Master). В свою очередь он подключается в информационную (компьютерную) сеть предприятия Ethernet (TCP/IP).

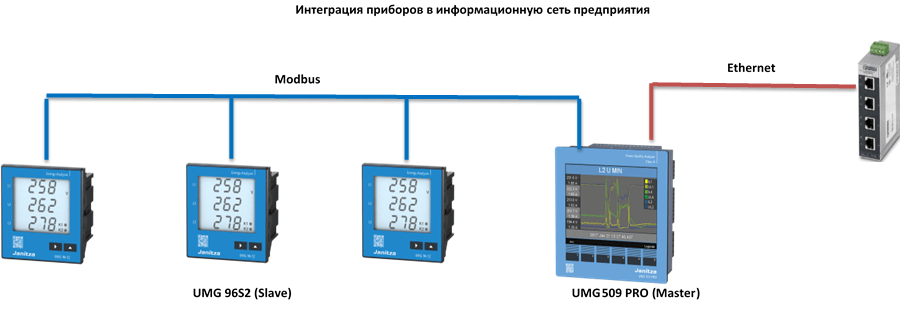

Интеграция приборов в информационную сеть


Программное  обеспечение «GridVis» специально разработано для систем АСТУЭ и сертифицировано по международному стандарту - ISO 50001/50006 «Системы энергетического менеджмента». Программное обеспечение позволяет выполнить:

  • Построение и анализ энергетических балансов энергосистемы, отчетов о потреблении электроэнергии и ее качестве;
  • Построение страниц топологии и создание электронной системы оповещения с журналом событий, которые позволят дистанционно контролировать параметры электроэнергии и работу оборудования.

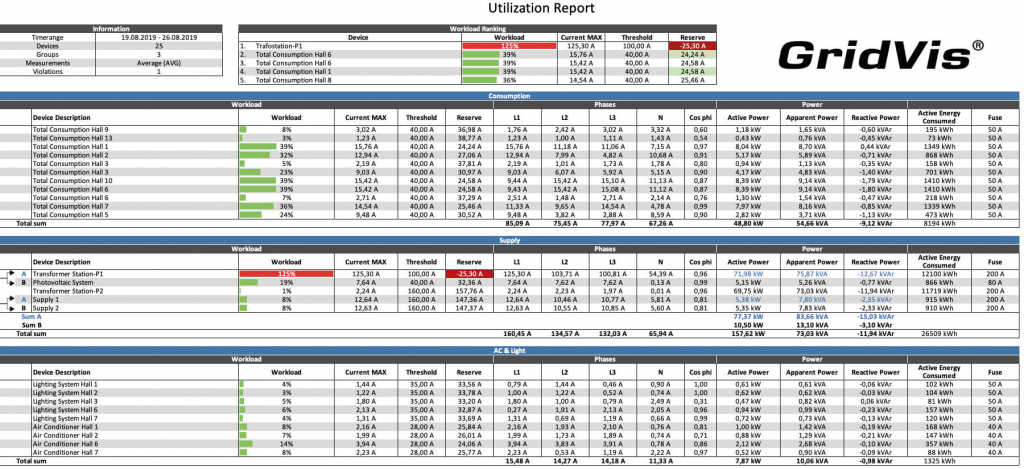

Баланс мощностей


Внедрение системы позволило начать централизованный сбор данных для всех филиалов компании. На основании полученных данных разрабатывается и начинает реализовываться программа энергосбережения на предприятии:

  • Проводится комплекс мероприятий по оптимизации потребления электроэнергии и переход на более выгодные тарифы;
  • Ведутся работы по сбору данных и выбору оптимальных технических средств повышения качества электроэнергии.
