Трансформаторы тока Janitza: на кабель, на DIN-рейку, разъёмные, суммирующие

Поделиться:
23.05.2013

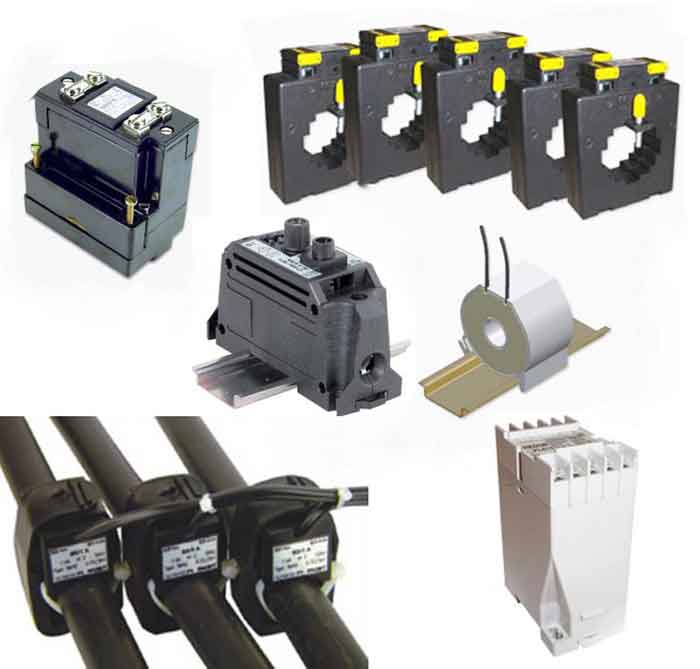

Трансформаторы тока Janitza - на кабель, на DIN-рейку, разъёмные, суммирующие

Janitza Electronics GmbH выпускает широкий спектр различных трансформаторов тока — это суммирующие, разъемные и дифференциальные трансформаторы тока, трансформаторы для кабелей с «манжетным» зажимом и для установки на DIN-рейку. Конечно, сверхбольшие токи не могут быть измерены напрямую, но трансформаторы тока Janitza позволяют преобразовать практически любой первичный ток во вторичный, с номиналом в 1 и 5 А. Мы рекомендуем выбирать класс точности трансформаторов тока в соответствии с рекомендациями классов точности измерительных приборов. Преимуществом трансформаторов тока Janitza является компактная конструкция: вы с легкостью сможете подобрать для себя нужную серию из линейки, чтобы сэкономить место в шкафу. Быстрый монтаж позволит быстро ввести в эксплуатацию без затрат времени, а защита от бросков пиковых токов позволит не беспокоиться о сохранности оборудования.

Трансформаторы тока Janitza на кабеля с «манжетным» зажимом KUW.

Измерительные трансформаторы тока с разъемным магнитопроводом серии KUW применяются для установки на кабельные линии при работающей сети в ограниченном пространстве или труднодоступных местах. Их конструкция позволяет вести монтаж трансформаторов без отсоединения проводов, а при необходимости и без снятия напряжения с питающей линии.

Токовые трансформаторы серии KUW обладает очень компактными размерами, и особенно подходят для щитовых измерительных приборов.

Конструкция трансформаторов сделана таким образом, что обеспечивает надлежащую установку кабеля в устройство — он одевается на кабель нужного сечения (их в линейке Janitza 3 типа: на 18, 28 и 42 мм) и защелкивается механически, при котором слышится характерный щелчок.

Специальное резиновое покрытие корпуса серии KUW удерживает части трансформаторов тока вместе и дополнительно защищает от внешнего воздействия. Прибор имеет 3 класса точности — 0.5, 1 и 3 и длину проводов от 0.5 до 5 метров для подключения к мультиметрам и анализаторам качества сети. Выпускаются на первичный ток от 60 до 1000 А.

Трансформаторы тока Janitza на DIN-рейку CT и DINCT.

При измерении на подстанциях, часто возникают проблемы, связанные с пространством, так как напряжение и ток необходимо измерять для каждой фазы. Эти проблемы могут быть решены с помощью трансформаторов тока Janitza на DIN-рейке, которые сочетают в себе три функции в одном устройстве.

Серия CT состоит из трансформаторов тока, клеммы и трансформаторов напряжений с предохранителем. Плавкий предохранитель установлен непосредственно на первичную обмотку. Малая длина кабеля обеспечивает высокую внутреннюю безопасность.

Серия DINCT комбинирует особенности в едином продукте. Выпускаются на номинальный ток 64, 32 и 16 А с классом точностью 1. Из-за уникальной конструкции, без припоя, нет необходимости в зажимах, или проводниках. Провода вторичной обмотки имеют длину 1м.

Разъёмные трансформаторы тока Split.

Это трансформаторы Janitza, которые используются для монтажа на работающих сетях. Могут быть установлены как на кабели с максимальным диаметром до 35 мм, так на и шины размером до 80×10 мм. Они бывают на номинальный ток от 100 до 2000 А.

Суммирующие трансформаторы тока IPS.

Данные трансформаторы тока Janitza предназначены для получения суммы вторичных токов от нескольких трансформаторов. Номинальный ток вторичной обмотки трансформатора и номинальный ток первичной обмотки соответствующего контура суммирующего трансформатора тока одинаковы.

Изготовлены в прочном пластиковом корпусе с IP10 и выпускаются с 2 классами точности 0.5 и 1. Возможно крепление на DIN-рейку.

На сегодняшний день компания Janitza — это один из ведущих производителей и поставщиков трансформаторов тока, которая может предложить обширный список трансформаторов, что позволит закрыть потребность пользователю в требуемых ему применениях при минимальных ценах и максимальном качестве.
