Контрольные реле Finder 70 серии, для однофазных и трехфазных сетей

Поделиться:
11.01.2013

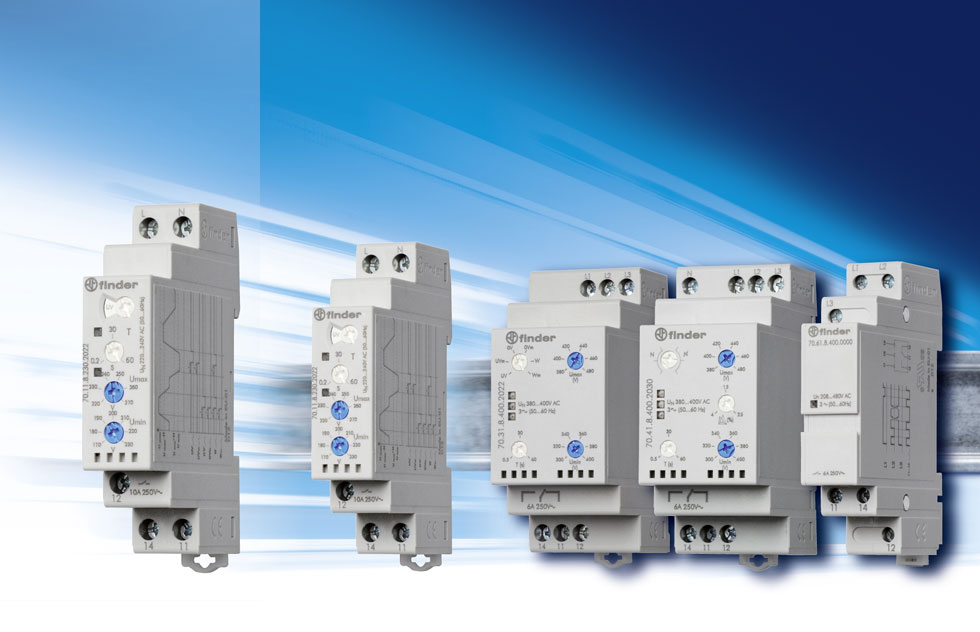

Контрольные реле Finder 70 серии

В компании МИГ Электро вы можете приобрести контрольные реле Finder 70 серии для однофазных и трехфазных сетей. Ширина корпусов приборов 17.5 и 35 мм.

Контрольные реле Finder 70.11, 70.31 и 70.41 обеспечивают следующие функции:

  • Контроль пониженного и повышенного напряжения, контроль чередования и асимметрии фаз, обрыв фазы и нейтрали.
  • Положительная логика безопасности (выходные контакты размыкаются при выходе контролируемого параметра за заданные пределы).
  • Все функции и параметры легко настраиваются с помощью переключателей и потенциометров на передней панели приборов.
  • Для электрического монтажа и наладки контрольных реле 70 серии можно применять как шлицевые, так и крестовые отвертки.
  • Цветные светодиоды для оперативного контроля состояния.
  • Выход 1 CO, 6 или 10 A.
  • Компактный размер, модульная конструкция (ширина 17.5 мм или 35 мм).
  • Монтаж на рейку 35 мм. (EN 60715).
  • Материал контактов не содержит кадмий.

Вышеперечисленные реле дополняются прибором 70.61 для контроля обрыва и чередования фаз (заменяет контрольное реле тип 72.31). Контроль фаз осуществляется в соответствии с запатентованной Finder технологией.

Технические характеристики прибора 70.61:
  • Широкий диапазон контролируемого напряжения (Un от 208В до 480В, 50/60Гц).
  • Контроль обрыва фазы, также при восстановлении фазы.
  • Положительная логика безопасности (выходные контакты размыкаются при тревоге).
  • Выход 1 CO, 6 A.
  • Компактный размер (ширина 17.5 мм).
  • Монтаж на рейку 35 мм. (EN 60715).

    Обзор функций

      70.11 70.31 70.41 70.61
    Тип сети 1-фаза 3-фазы 3-фазы 3-фазы
    Номинальное напряжение (50/60Гц), В 220...240 380...415 380...415 208...480
    Пониженное напряжение с/без памяти тревог (на выбор) + +
    Повышенное напряжение с/без памяти тревог (на выбор) + +
    Диапазон между пониженным и пониженным напряжением с/без памяти тревог (на выбор) + +
    Диапазон между пониженным и пониженным напряжением без памяти тревог +
    Обрыв фазы + + +
    Чередование фаз + + +
    Асимметрия +
    Обрыв нейтрали (на выбор) +
  • Разместить заказ или получить консультацию
