Силовое твердотельное реле позволяют коммутировать цепь без скачков напряжения и, без искр, так как переключения происходят при пересечении нуля. Несомненными преимуществами является высокая скорость переключения и бесшумная работа. Реле так же имеют больший ресурс по сравнению с обычными реле.
Благодаря этому данное реле успешно применяется для автоматизации гостиничных комплексов – это бесшумное управление температурой воздуха гостиничных номеров. А так же в бытовых помещениях, для регулирования температуры электрических нагревателей, к примеру, регулирование температуры теплых полов.

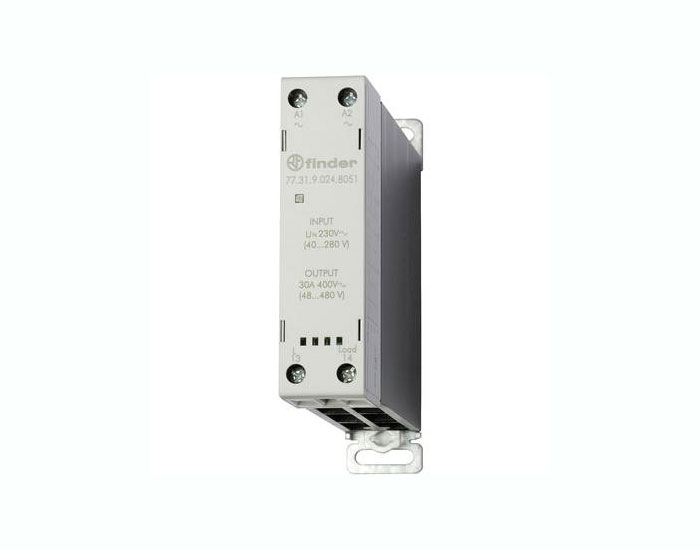

Приборы имеют пластиковый корпус c интегрированным алюминиевым радиатором для отвода избытков тепла. Новые твердотельные реле имеют корпус шириной 22,5 мм и выпускаются в двух вариантах (по расположению клемм):
- Клеммы «в стиле реле» — входные и выходные клеммы расположены с противоположных сторон. Данный вариант широко применяется для приложений, в которых важно обеспечить разделение силовых и управляющих проводов.
- Клеммы «в стиле контактора» — входные и выходные клеммы расположены с одной стороны. Такой вариант полезен для замены в существующих электрощитах твердотельных реле и электромагнитных контакторов других производителей.
Предусмотрено 2 варианта исполнения выходного контура:
- "Переключение при пересечении нуля", подходит для коммутации ламповых нагрузок.
- "Случайное переключение", подходит для коммутации электромоторов и приводов.
Характеристики:
Выходная цепь:
- Конфигурация выхода: 1 NO (SPST-NO).
- Номинальный ток/Макс.пиковый ток: 30 A.
- Ном.напряжение переключения: 60...440 В AC.
Входная цепь:
- Ном.напряжение (UN): 230 В AC (диапазон 40...280В AC), либо 24 В DC (диапазон 4...32В DC).
- Электрическая долговечность: 10・106 циклов.
- Диапазон температур: —20...+80 °C.
- Категория защиты: IP20.
