Интерфейсные модули реле Finder

Содержание обзора:

• Интерфейсные модули реле серии 38
• Интерфейсные модули реле серии 39
• Интерфейсные реле серии 48

Интерфейсные модули реле серии 38

Интерфейсный модуль (розетка 93.01+электромагнитное реле 34.51 с одним переключающим контактом, Iном.6А) является замечательным интерфейсом для логических контроллеров и надежным средством гальванической развязки в электронных схемах. Модуль имеет встроенную схему индикации(зеленый светодиод) и схему защиты цепи управления (катушки). При необходимости применения таймера следует использовать розетку 93.21.0.024.

Напряжение цепи управления, VDC/AC: 12-24-48-60- (110…125)-(220…240).

Подключение проводников винтовыми зажимами на модулях 38.51 и пружинными зажимами на модулях 38.61.

Монтаж на 35 мм рейку.

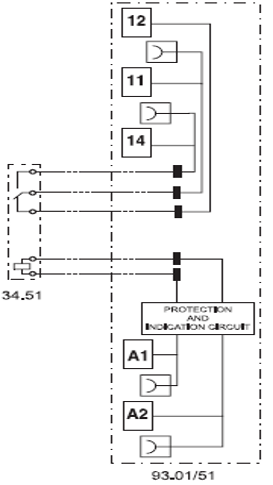

Электрическая схема подключения

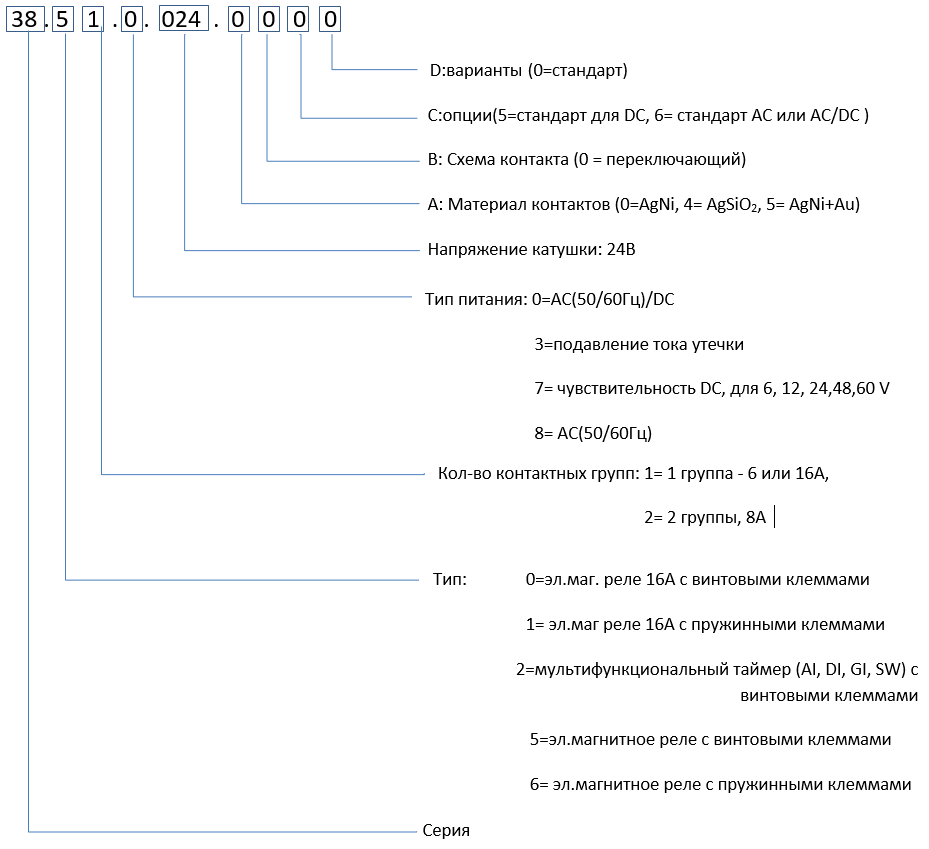

Формирование заказного кода электромагнитных реле серии 38

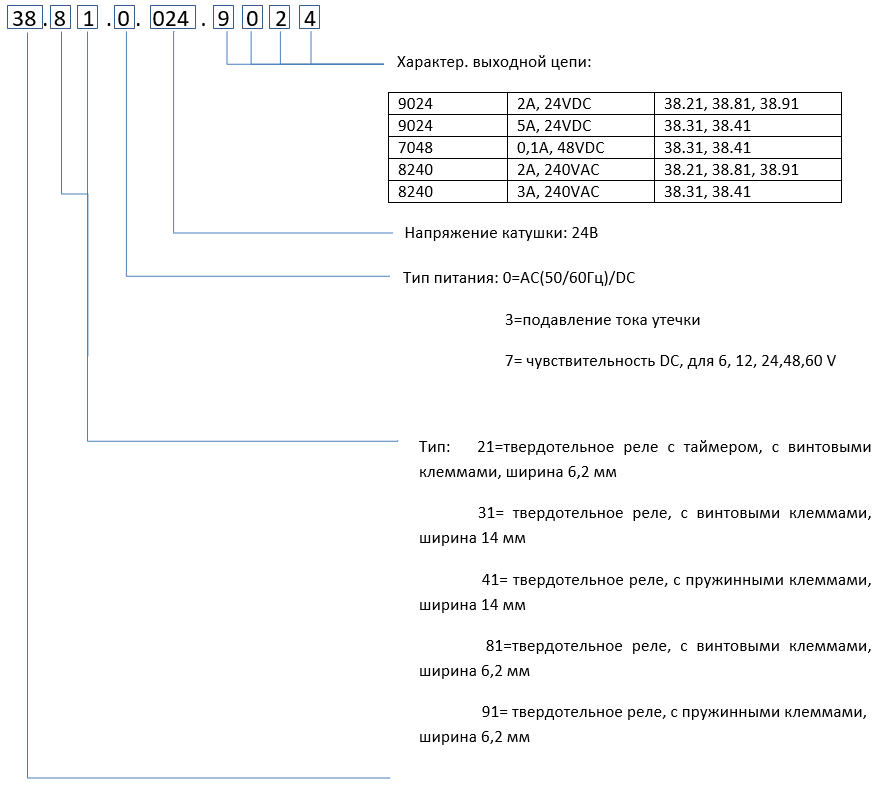

Формирование заказного кода твердотельных реле серии 38

Интерфейсные модули реле Finder 39 серии

Модули Finder серии 39 MasterPLUS - EMR

Интерфейсный модуль с одним переключающим контактом, Iном.6А, шириной 6,2 мм является идеальным интерфейсом для логических контроллеров, применение предохранителей 093.63 позволяет выполнить дополнительную защиту выходных цепей. Размер предохранителя 5х20 мм. Модуль имеет встроенный индикатор (зеленый светодиод).

Напряжение цепи управления, VDC/AC: 6-12-24-48-60- (110…125)-(220…240).

Подключение проводников винтовыми зажимами на модулях 39.31 и безвинтовыми зажимами Push-in на модулях 39.61.

Применение перемычек 093.16 позволяет подключить общие точки: клеммы 11, А1 или А2. Монтаж на 35мм рейку.

Модули версии 39.31.3/39.61.3 позволяют выполнять подавление токов утечки при напряжении 125VAC/DC и 230VAC.

Модули Finder серии 39 MasterBASIC - EMR ATEX

Интерфейсный модуль с электромеханическим реле взрывозащищенной версии, соответствующей стандарту взрывобезопасности ATEX, разработанному Евросоюзом. Применение многополюсного соединителя MasterADAPTER 093.68.14.1 значительно упростит подключение к клеммам дискретных выходов PLC.

Интерфейсный модуль Finder серии 39 с таймером

Конфигурация контактной группы: 1 переключающий контакт (СО).
Напряжение питания 12-24VAC/DC.
Временные диапазоны: 0,1…3 сек; 3…60 сек; 1…20 мин; 0,3…6 час.
Настройка таймера с помощью поворотной ручки на передней панели, выбор шкалы и 8-ми функций выполняется с помощью DIP – переключателя на правой боковой стороне.
Световая индикация – красный светодиод на передней панели.

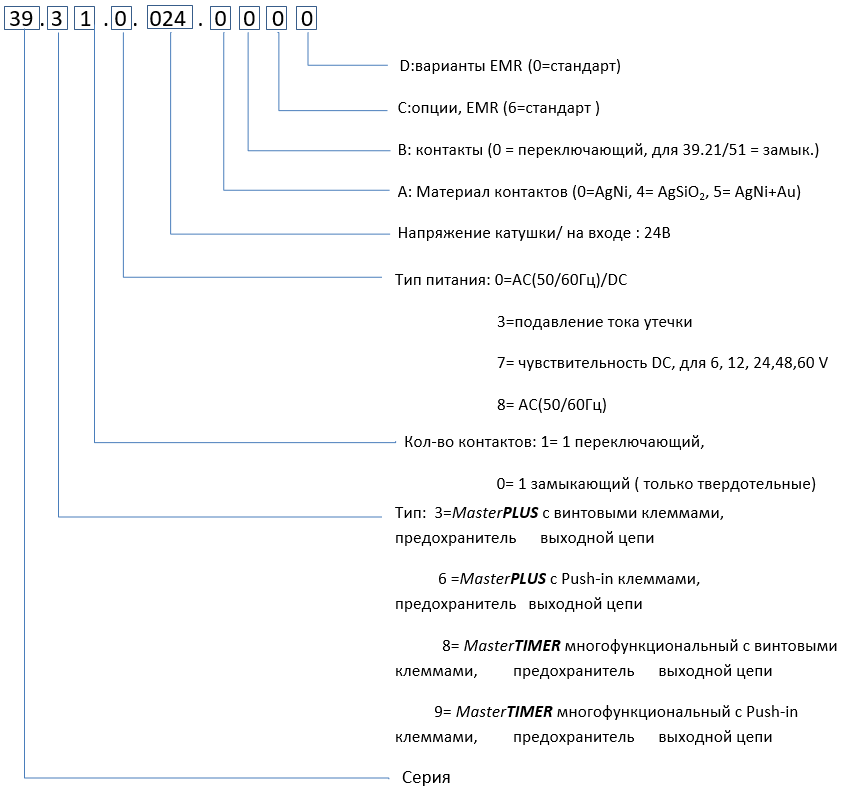

Формирование заказного кода электромагнитных реле серии 39

Интерфейсные реле серии 48

Модуль Finder 48.12

Интерфейсный модуль: реле 50.12 + розетка 95.05.0

Реле с двумя группами перекидных контактов, номинальный ток 8А, с принудительным управлением контактами типа В( в соответствии с EN50205 только NO одной группы и NC другой группы могут использоваться в качестве контактов с принудительным переключением, например: 11 – 14 + 21-22).

Напряжение управления пост.тока, В: 12-24.

Ширина 15,8 мм.

Комментарий

Реле с принудительным управлением контактами это реле специального типа, обеспечивающее специфические европейские нормы безопасности. Эти реле обычно применяются в системах, в которых важно обеспечить операционную безопасность и отказоустойчивость в работе оборудования.

Эти реле должны иметь как минимум один НО и один НЗ контакт с принудительным управлением. Эти контакты имеют механическую связь, обеспечивающие в случае ошибочного размыкания одного из контактов, предотвращение замыкания других контактов (и наоборот). Это принцип является фундаментальным для гарантированной идентификации ошибочного срабатывания контура. Например, при не срабатывании НО контакта на открытие (например, залипание контакта) распознается как ошибка НЗ контактом на закрытие, и производится сигнализация об ошибке в работе.

Стандарт требует обеспечить зазор между контактами 0.5 мм.

Стандарт EN 50205 описывает требования к реле с принудительным управлением контактами, и определяет два типа:
- Тип A: все контакты имеют принудительное управление
- Тип B: только некоторые имеют принудительное управление.

Модуль Finder 48.31

Интерфейсный модуль: реле 40.31 + розетка 95.03+модуль 99.02

Прочие интерфейсные модули серии 48 представляют комбинации реле серий 40 или 44, розеток серии 95 и модулей 99.02.
