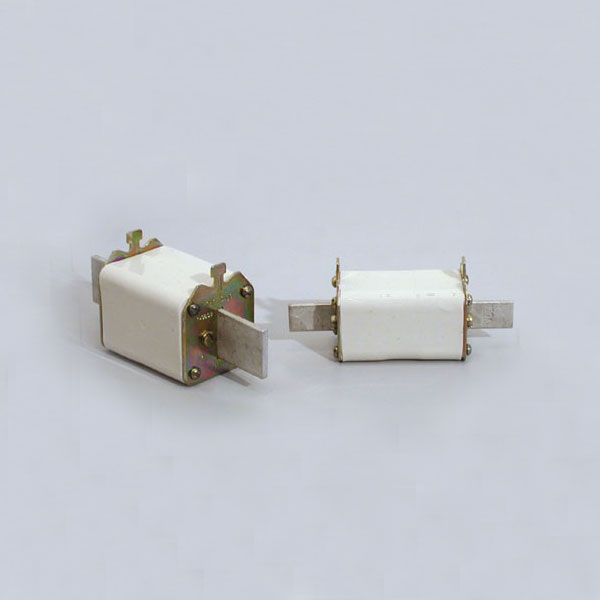

Выбор плавких предохранителей

При небольших габаритах предохранители плавкие отличаются высоким номинальным расцепительным действием и уровнем селективности. К преимуществам этих приспособлений относят легкость установки и простоту обслуживания.

Эффективным решением вопроса защиты оборудования может быть ситуация, когда плавкие вставки предохранителей обладают высокими токоограничивающими свойствами. Дело в том, что предохранители плавкие выключают короткое замыкание, но ток все еще продолжает протекать в цепи до тех пор, пока не сработают плавкие вставки предохранителей. При этом ток ограничивает лишь величина полного сопротивления электрической цепи. Только в процессе выплавления перемычек плавких вставок предохранителей появляется несколько последовательно включенных дуг, благодаря которым происходит быстрое отсоединение с сильным ограничением по току.

Во многом ограничение тока определяется качеством изготовления устройства. Поэтому для обеспечения высокой надежности и скорости срабатывания предохранитель с плавкой вставкой конструируется с учетом ряда параметров. В частности производится расчет плавких предохранителей относительно размеров, положения в корпусе и формы просечки. Особое внимание уделяется прочности корпуса и его устойчивости к перепадам температуры.

Предохранитель с плавкой вставкой характеризуется также номинальной потерей мощности. Для снижения нагрева данный показатель должен быть минимальным. Однако следует принимать во внимание тот факт, что существует прямая зависимость между номинальной потерей мощности и номинальной отключающей способностью. Поэтому плавкие вставки предохранителей должны быть достаточно толстыми, чтобы иметь наименьшее сопротивление, и одновременно довольно тонкими, чтобы обеспечить надежное гашение дуги и высокую отключающую способность.
