Применение оборудования EKF для управления Индивидуальным Тепловым Пунктом (ИТП)

Применение оборудования EKF для управления Индивидуальным Тепловым Пунктом (ИТП):

Специалисты нашей компании разработали и успешно внедрили систему Управления Тепловым пунктом на базе комплектующих
производства компании EKF.

В состав системы входят:

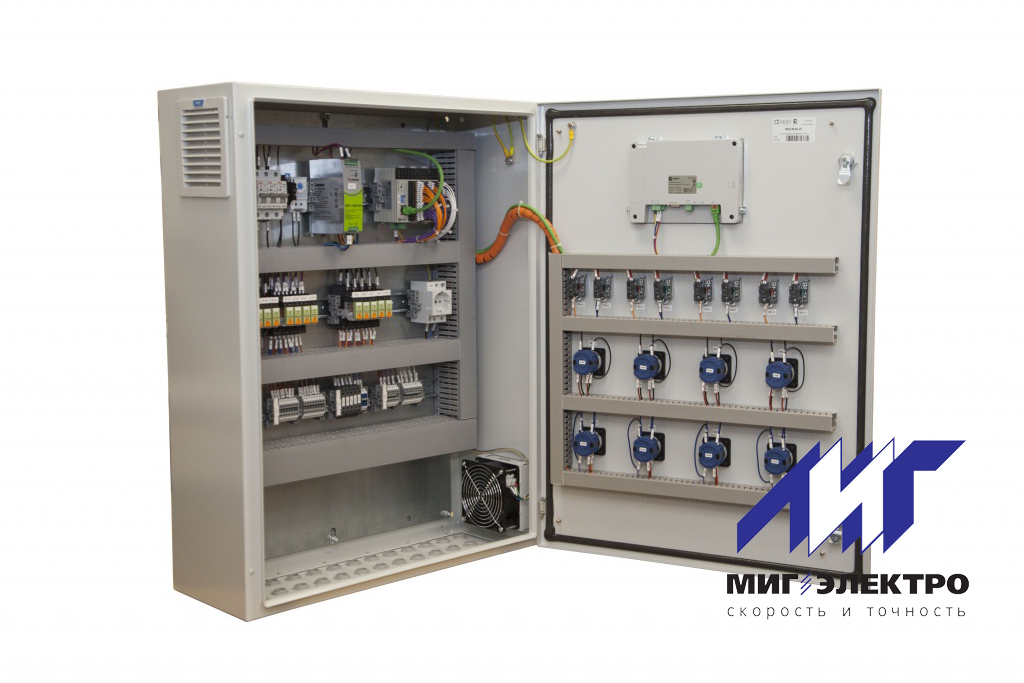

Шкаф автоматизированной системы управления индивидуальным тепловым пунктом (ША), в котором расположено оборудование автоматизации и коммуникации.		Шкаф вводно распределительных устройств (ШВРУ), осуществляющий непосредственное управление исполнительными механизмами.

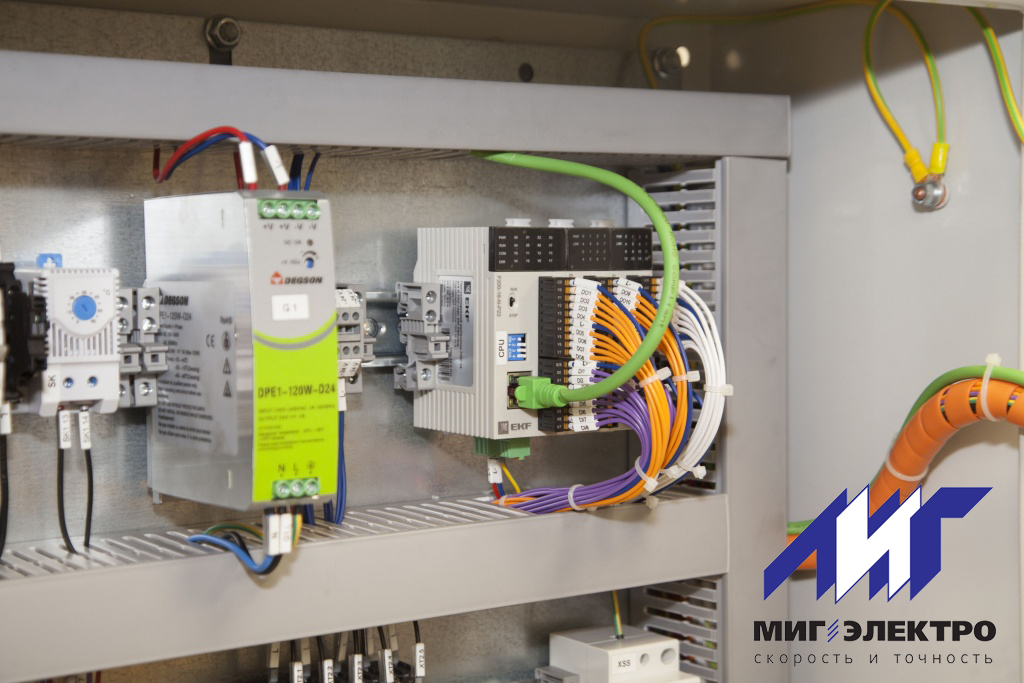

Автоматическое управление тепловым пунктом реализовано на базе программируемого контроллера PRO-Logic (EKF) с применением
сенсорной панели оператора PRO-Screen 7” (EKF), контроллер и панель оператора размещаются в шкафу автоматики.

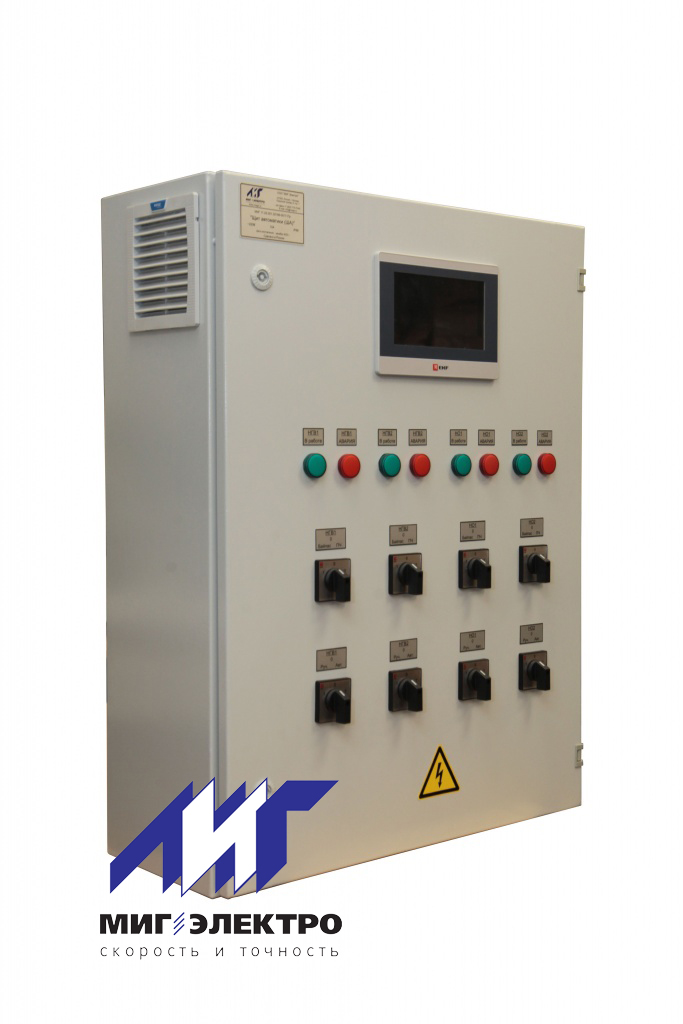

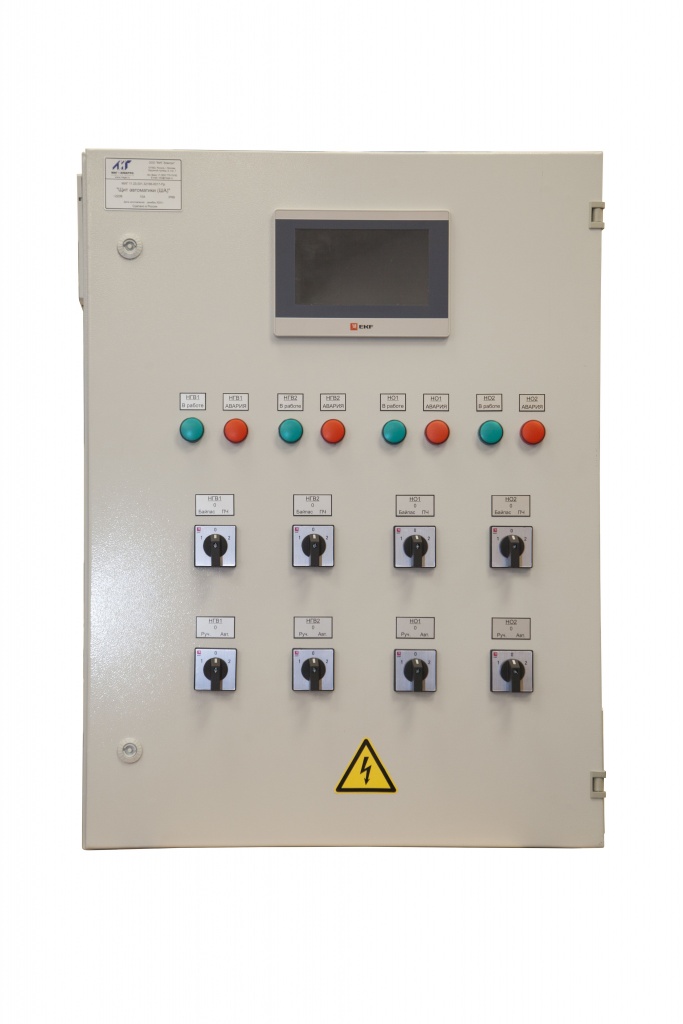

На дверь шкафа автоматики установлены элементы управления и индикации:

3-позиционные переключатели режимов работы для каждого насоса: «Ручной-0- Автоматический»; 3-позиционные переключатели перехода на байпас: «Управление ПЧ – 0 - Байпас»; Лампы индикации работы (зеленая) и аварии (красная) насосов. Питание ША осуществляется от двух независимых (основной и резервный) источников трехфазной сети переменного тока 380В 50ГЦ.

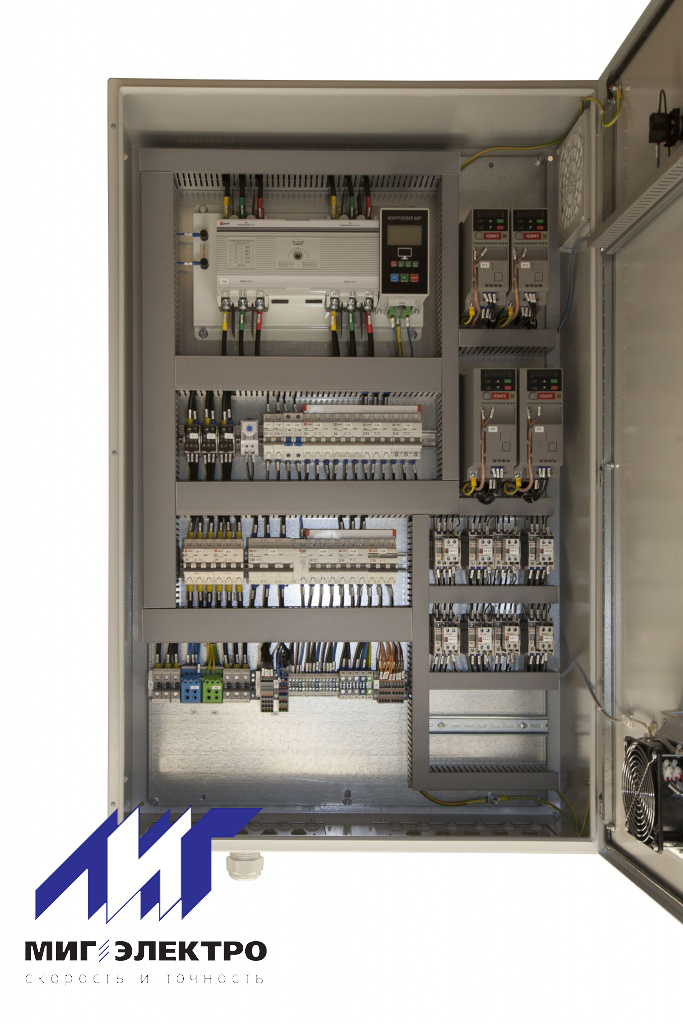

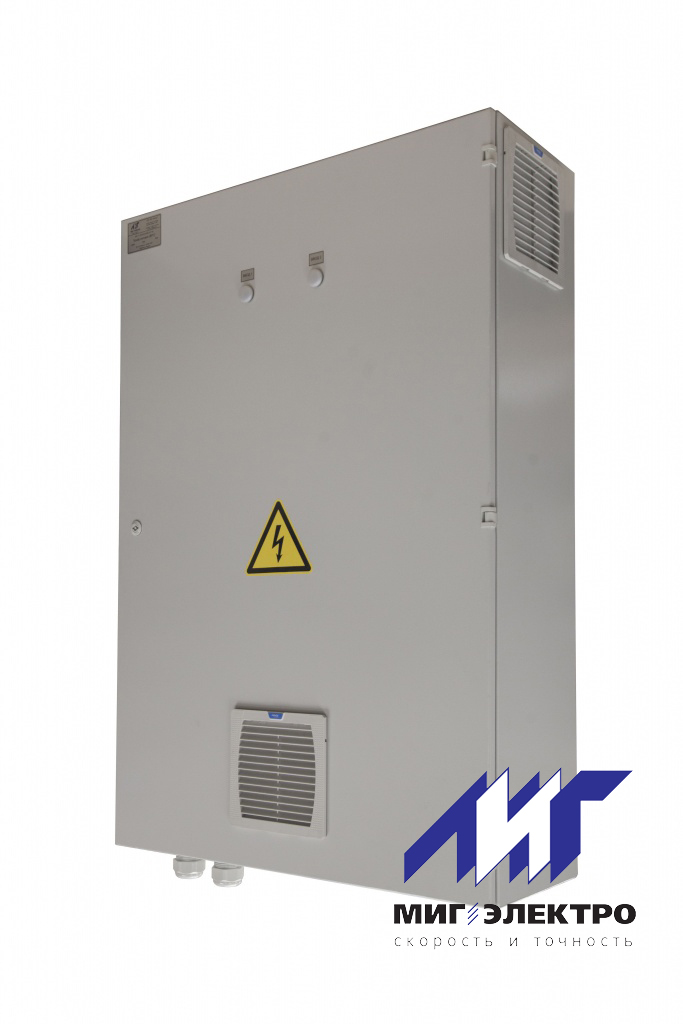

Управление исполнительными механизмами располагается в шкафу вводного распределительного устройства (ШВРУ)  и реализовано на устройстве автоматического ввода резерва (АВР) TCM EKF PROxima от компании EKF. Блок АВР TCM EKF PROxima от компании EKF выполнен в виде моноблока и состоит из: контактного блока; блока управления; двух силовых автоматических выключателей. Кроме блока АВР в шкафу ВРУ располагаются: выключатели-разъединители; частотные преобразователи (ПЧ VEDA VF-51 Micro Drive) для управления центробежными насосами с возможностью перехода на байпас. На лицевой панели шкафа ВРУ располагаются лампы индикации наличие напряжения основной и резервной сети.

Алгоритм работы систему управления тепловым пунктом.

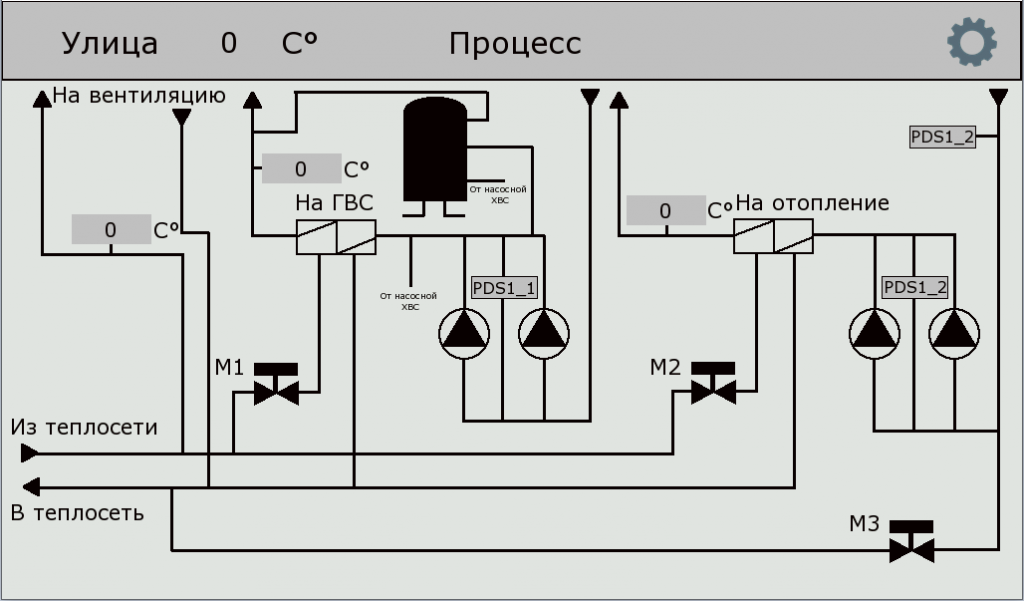

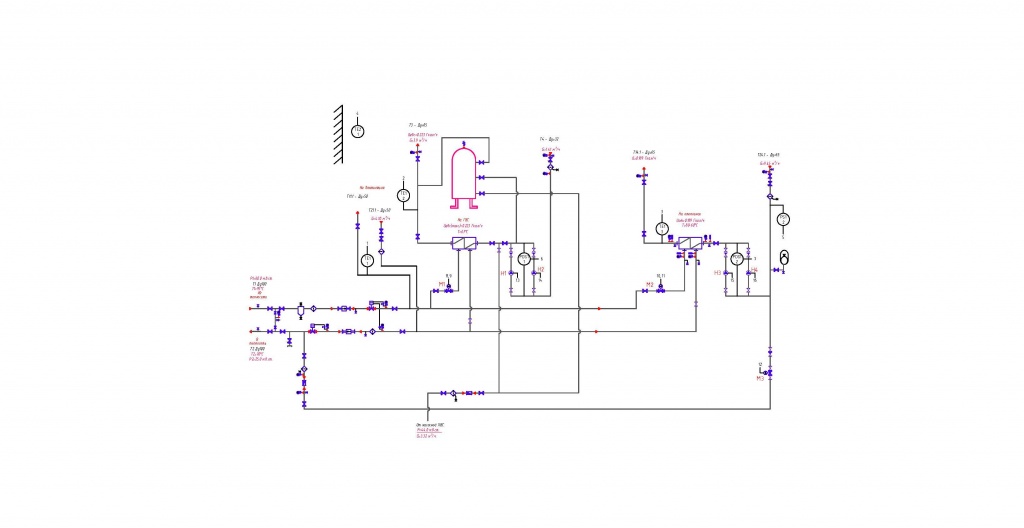

(схема автоматизации)

Управление центробежными насосами осуществляется в ручном и автоматическом режимах с использованием преобразователей частоты (ПЧ).
В автоматическом режиме система анализирует полученные с датчиков сигналы и выдает управляющие сигналы на пуск/отключение
центробежных насосов, а также управление клапанами согласно схеме автоматизации. Все параметры системы отображаются на сенсорной
панели оператора.

Алгоритм работы в автоматическом режиме предусматривает:

1) Регулирование температуры в системе горячего водоснабжения при помощи клапана, установленного на подающем трубопроводе теплосети
к теплообменнику системы ГВС (горячего водоснабжения), по датчику температуры, установленного на подающем трубопроводе ГВС;

2) Регулирование температуры воды в системе отопления при помощи клапана, установленного на подающем трубопроводе теплосети к
теплообменнику системы отопления. Команда на управление клапаном подаётся от контроллера по измерению температуры на подающем

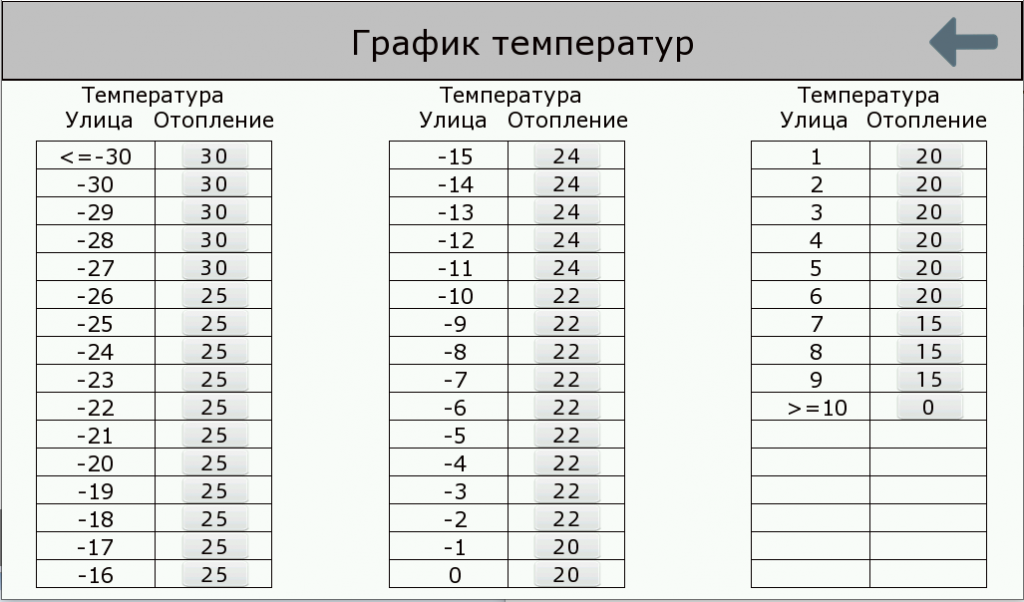

трубопроводе отопления с коррекцией по температуре наружного воздуха в соответствии с отопительным графиком (от +10°С до -30°С

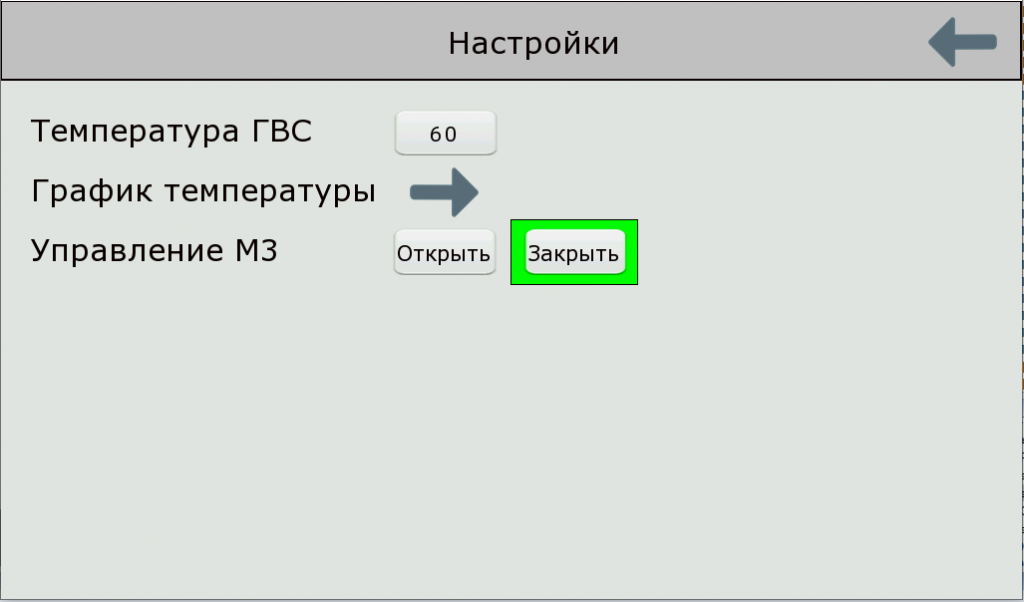

параметризуемом на панели управления шкафа);

3) На каждом контуре смена основного и резервного насоса осуществляется один раз в 24 часа;

4) Вывод в аварийное состояние насоса при отсутствии перепада давления в течении 5 сек после подачи команды запуска;

5) Включение резервного насоса в случае аварийного состояния основного.

В ручном режиме пуск насосов осуществляется в обход контроллера напрямую посредством перевода переключателей

«Ручной-0-Автоматический» в положение «Ручной». Данный режим используется при наладке системы. Блокируется совместное использование
режимов управления для центробежных насосов.

Кроме того, для каждого режима  обеспечивается переход на байпасное управление (прямой пуск в обход ПЧ) при помощи переключателя
«Управление ПЧ – 0 - Байпас» в положение «Байпас». Байпасное включение предусматривает возможность управления в ручном и
автоматическом режимах.
