Быстродействующие предохранители Bussmann для УПП

13.10.2016

Ключевыми элементами в силовой схеме устройств плавного пуска являются тиристоры, у которых предельно допустимый ток в течении 10 миллисекунд не должен превышать 10 кратного значения номинального тока. Обычные предохранители могут защитить оборудование при условии 15 кратного превышения номинального тока в течении 10 мс., тогда как быстродействующие предохранители срабатывают при 5-6 кратном превышении тока. Поэтому для обеспечения полноценной защиты устройств плавного пуска от пагубного (взрывного) воздействия токов короткого замыкания целесообразно использовать быстродействующие предохранители Bussmann.

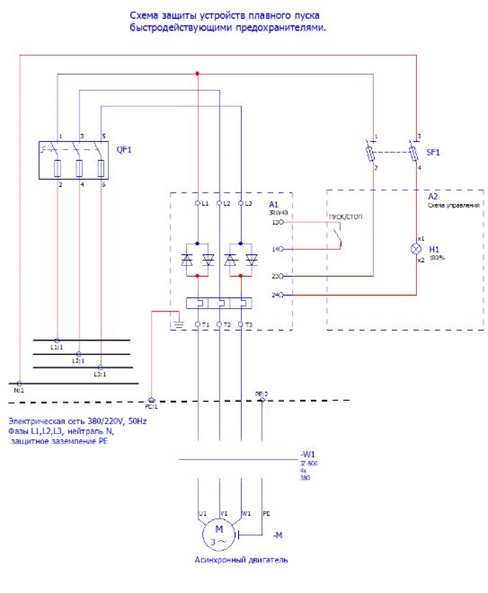

Схема защиты устройств плавного пуска быстродействующими предохранителями

Примечание:

схема управления А2 показана условно;
защита цепей управления SF1 – предохранители C10G6, Iном. = 6A, характер. gG;
держатель предохранителей 2-х полюсный модульный – CHM2DU, мотаж на 35мм-рейку.

Быстродействующие предохранители для защиты устройств плавного пуска SIEMENS

Устройство плавного пуска А1	Ном.ток УПП, А	Комплект защиты QF1
Устройство плавного пуска А1	Ном.ток УПП, А	Предохранитель	Ток, А	Тип	Размер	Держатель
Для легких условий пуска
3RW30 13	3,6	170M1558D	10	gR	DIN 000	EBH000O3TS5
3RW30 14	6,5	170M1558D	10	gR	DIN 000	EBH000O3TS5
3RW30 16	9	170M1559D	16	gR	DIN 000	EBH000O3TS5
3RW30 17	12,5	170M1559D	16	gR	DIN 000	EBH000O3TS5
3RW30 18	17,6	170M1560D	20	gR	DIN 000	EBH000O3TS5
3RW30 26	25	170M1563D	40	gR	DIN 000	EBH000O3TS5
3RW30 27	32	170M1565D	63	gR	DIN 000	EBH000O3TS5
3RW30 28	38	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 36	45	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 37	63	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 38	72	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW30 46	80	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW30 47	106	170M1568D	125	aR	DIN 000	EBH000O3TS5
Для нормальных условий пуска
3RW40 24	12,5	170M1560D	20	gR	DIN 000	EBH000O3TS5
3RW40 26	25	170M1563D	40	gR	DIN 000	EBH000O3TS5
3RW40 27	32	170M1565D	63	gR	DIN 000	EBH000O3TS5
3RW40 28	38	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 36	45	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 37	63	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 38	72	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW40 46	80	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW40 47	106	170M1568D	125	aR	DIN 000	EBH000O3TS5
3RW40 55	134	170M3816D	250	aR	DIN 1	EBH1O3TS8
3RW40 56	162	170M3816D	250	aR	DIN 1	EBH1O3TS8
3RW40 73	230	170M3817D	315	aR	DIN 1	EBH1O3TS8
3RW40 74	280	170M3819D	400	aR	DIN 1	EBH1O3TS8
3RW40 75	356	170M5810D	500	aR	DIN 1	EBH1O3TS8
3RW40 76	432	170M5811D	550	aR	DIN 1	EBH1O3TS8
Примечание: выбор предохранителей производится с учетом рекомендаций завода-изготовителя.

Быстродействующие предохранители для защиты устройств плавного пуска DANFOSS

Устройство плавного пуска		Комплект защиты
Серия	Ном.ток, А	Предохранитель	Ток, А	Тип	Размер	Держатель
MCD 100
MCD 100-001	3	170M1558D	10	gR	DIN 000	EBH000O3TS5
MCD 100-007	15	170M1563D	40	gR	DIN 000	EBH000O3TS5
MCD 100-011	25	170M1565D	63	gR	DIN 000	EBH000O3TS5
MCD 200
MCD 200-007	18	170M1564D	50	gR	000	EBH000O3TS5
MCD 200-015	34	170M1564D	100	aR	000	EBH000O3TS5
MCD 200-018	42	170M1568D	125	aR	000	EBH000O3TS5
MCD 200-022	48	170M1568D	125	aR	000	EBH000O3TS5
MCD 200-030	60	170M1569D	160	aR	000	EBH000O3TS5
MCD 200-037	75	170M3816D	250	aR	DIN 1	EBH1O3TS8
MCD 200-045	85	170M3816D	250	aR	DIN 1	EBH1O3TS8
MCD 200-055	100	170M3816D	250	aR	DIN 1	EBH1O3TS8
MCD 200-075	140	170M5810D	500	aR	DIN 2	EBH1O3TS8
MCD 200-090	170	170M5811D	550	aR	DIN 2	EBH1O3TS8
MCD 200-110	200	170M5811D	550	aR	DIN 2	EBH1O3TS8
