Защита силовых цепей частотных преобразователей от токов короткого замыкания необходимо выполнять предохранителями, плавкие вставки которых разрушаются при превышении 10 кратного значения номинального тока в течении 10 миллисекунд.

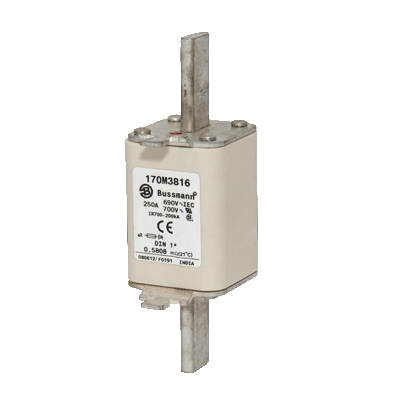

Известно, что обычные предохранители могут защитить оборудование при условии 15 кратного превышения номинального тока в течении 10 мс., тогда как быстродействующие предохранители срабатывают при 5-6 кратном превышении тока. Поэтому для защиты силовых цепей частотных преобразователей от разрушающего воздействия токов короткого замыкания целесообразно использовать быстродействующие предохранители Bussmann.
Преобразователь частоты |
Комплект защиты |
||||||
---|---|---|---|---|---|---|---|
Артикул |
Ном.ток, А |
Мощность, кВт |
Предохранитель |
Ток, А |
Тип |
Размер |
Держатель |
Micro Drive FC51, напряжение 3х380В, 50Гц |
|||||||
132F0017 |
1,2 |
0,37 |
170M1558D |
10 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0018 |
2,2 |
0,75 |
170M1558D |
10 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0020 |
3,7 |
1,5 |
170M1559D |
16 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0022 |
5,3 |
2,2 |
170M1560D |
20 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0024 |
7,2 |
3,0 |
170M1563D |
40 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0026 |
9,0 |
4,0 |
170M1563D |
40 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0028 |
12,0 |
5,5 |
170M1563D |
40 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0030 |
15,5 |
7,5 |
170M1563D |
40 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0058 |
23,0 |
11,0 |
170M1565D |
63 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0059 |
31,0 |
15,0 |
170M1565D |
63 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0060 |
37,0 |
18,5 |
170M1565D |
63 |
gR |
DIN 000 |
EBH000O3TS5 |
132F0061 |
43,0 |
22,0 |
170M1565D |
63 |
gR |
DIN 000 |
EBH000O3TS5 |
