Управляющие головки переключателей EATON

Двухпозиционные

Модель	Функция	Исполнение шильдика	Вид
M22S-W
M22S-WR
M22S-WR-X92
M22S-WR-X91
M22S-WR-*		С надписью под заказ
M22S-WK		С надписью под заказ
M22S-WRK		С надписью под заказ
M22S-WKV		С надписью под заказ

Управляющие головки переключателей с подсветкой

Модель	Функция	Цвет/Вид

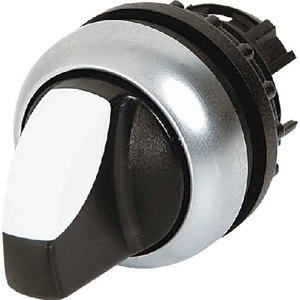

M22-WLK-W
M22-WRLK-W
M22-WLK-R
M22-WRLK-R
M22-WLK-G
M22-WRLK-G
M22-WLK-Y
M22-WRLK-Y
M22-WLK-B
M22-WRLK-B

Двухпозиционные, управляемые ключом

Модель	Функция	Тип замка	Ключ вынимается в положении	Вид
M22S-WS		Замок MS1	0
M22S-WRS		Замок MS1	0 I
M22S-WRS-A1		Замок MS1	0
M22S-WS-MS*		Замок MS2…MS20	0
M22S-WRS-MS*		Замок MS2…MS20	0 I
M22S-WRS-MS*-A1		Замок MS2…MS20	0

MS*: *= Номер замка (MS1…MS20)

Трехпозиционные

Модель	Функция	Исполнение шильдика	Вид
M22S-W3
M22S-WR3
M22S-WR3-X94
M22S-WR3-*		С надписью под заказ
M22S-WK3		С надписью под заказ
M22S-WRK3		С надписью под заказ
M22S-WRK3-*	-	С надписью под заказ

Трехпозиционные, управляемые ключом

Модель	Функция	Тип замка	Ключ вынимается в положении	Вид
M22S-WS3		Замок MS1	0
M22S-WRS3		Замок MS1	I 0 II
M22S-WRS3-A*		Замок MS1	Выбор
M22S-WRS3-MS*-A1*	Выбор	Замок MS2…MS20	Выбор
M22S-WS3-MS*		Замок MS2…MS20	0
M22S-WRS3-MS*		Замок MS2…MS20	I 0 II

MS*: *= Номер замка (MS1…MS20)

A*: * = 1, функция X, возможность вынимания в положении переключателя 0

A*: * = 2, функция X, возможность вынимания в положении переключателя I, 0

A*: * = 3, функция X, возможность вынимания в положении переключателя 0, II

A*: * = 4, функция c, возможность вынимания в положении переключателя I, 0

A*: * = 5, функция c, возможность вынимания в положении переключателя 0

A*: * = 6, функция C, возможность вынимания в положении переключателя 0, II

A*: * = 7, функция C, возможность вынимания в положении переключателя 0

A*: * = 10, функция X, возможность вынимания в положении переключателя I, II

Управляющие головки переключателей с подсветкой трехпозиционные

Модель	Функция	Цвет/Вид
M22-WLK3-W
M22-WRLK3-W
M22-WLK3-R
M22-WRLK3-R
M22-WLK3-G
M22-WRLK3-G
M22-WLK3-Y
M22-WRLK3-Y
M22-WLK3-B
M22-WRLK3-B

Четырехпозиционные

Модель	Функция	Описание	Вид
M22S-WR4	45 ͦС
M22S-WRK4	45 ͦС

V-позиционные головки переключателей с подсветкой

Модель	Функция	Вид/Цвет
M22S-WLKV-W
M22S-WLKV-R
M22S-WLKV-G
M22S-WLKV-Y
M22S-WLKV-B
