Пускатели с регулировкой скорости EATON DE1: между частотником и УПП

Управление электродвигателями насосов, систем вентиляции, мешалок и других устройств, в своем большинстве не требует сложных алгоритмов управления, но плавный запуск торможение, реверс и изменение скорости вращения являются обязательными условием рабочего процесса.  Для реализации этих действий используются преобразователи частоты и устройства плавного пуска. При проектировании системы управления, инженеры определяют оптимальное решение для выполнения заданного алгоритма, причем оптимальное как с технической точки зрения, так и с экономической.

Пускатели с регулировкой скорости DE1

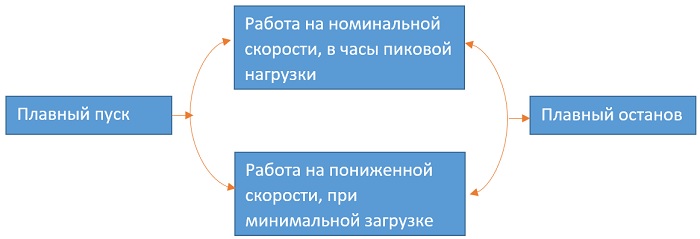

Рассмотрим на примере: необходимо управлять насосом подачи воды для собственных нужд на участке предприятия №7, с алгоритмом работы.

В данном алгоритме, помимо плавного пуска и торможения, есть действие – переход на пониженную скорость и обратно. Выбрав УПП как управляющее устройство, мы не сможем выполнить все действия, так как устройство плавного пуска не может регулировать скорость, а только реализует плавный пуск и плавный останов.

Соответственно выбирать придется преобразователь частоты, который помимо изменения скорости обладает целым набором функций, дополнительными защитами и более сложной системой управления. С технической точки зрения, все что нам нужно – есть, устройство подходит для реализации алгоритма, но с экономической точки зрения возникает вопрос… Зачем платить за функции, которые не будут использоваться?

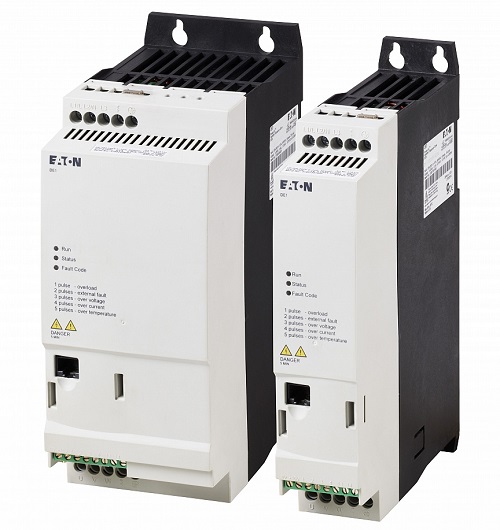

Компания EATON выпустила устройство пуска с возможностью регулировки скорости DE1. Модельный ряд устройств выпускается для 2-х типов сети:

• Вход 1 фаза 220-240В, выход 3 фазы 220-240В, мощностью от 0,25кВт до 2,2 кВт
• Вход 3 фазы 400-480В, выход 3 фазы 400В, мощностью от 0,37кВт до 7.5 кВт

Ниже приведена таблица сравнения основных характеристик и возможностей преобразователей частоты, устройств плавного пуска и устройств пуска с регулировкой скорости DE1.

Кроме этого, пускатели серии DE1 имеют:

• Встроенный протокол связи Modbus RTU;
• Автоматический сброс - Пускатель с регулировкой скорости обеспечивает защиту в случае превышения максимального тока из-за блокировки ротора или слишком длительной/частой перегрузке;
• Полная защита двигателя - прямая термисторная защита и защита от коротких замыканий;
• Для сложных условий – При температуре окружающей среды до 60 °C пускатели DE1 работают без снижения номинальных характеристик (ухудшение характеристик только на максимальном номинале 7,5 кВт).

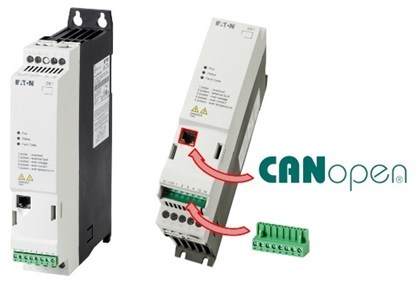

Хочется отметить, что EATON расширил стартовую линейку, добавив устройства DE11.

Модель DE11 отличия от модели DE1:

• Интеграция CANopen;
• Съемные клеммы цепи управления;
• Настраиваемый релейный выход.

Запуск в эксплуатацию и настройка параметров

Настройка параметров пускателей с регулировкой скорости осуществляется несколькими способами:

1. С помощью дополнительного модуля конфигурации DXE-EXT-SET

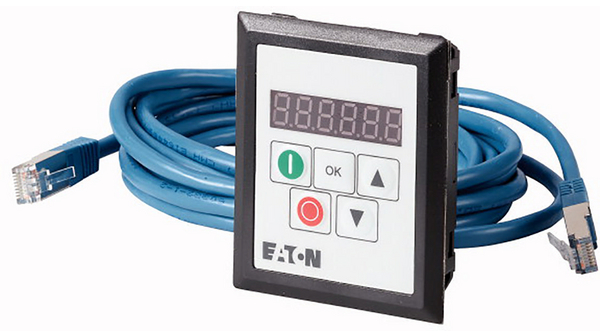

2. С помощью внешнего пульта управления, с OLED дисплеем.

3. С помощью программного обеспечения.

Способы параметрирования устройств DE1

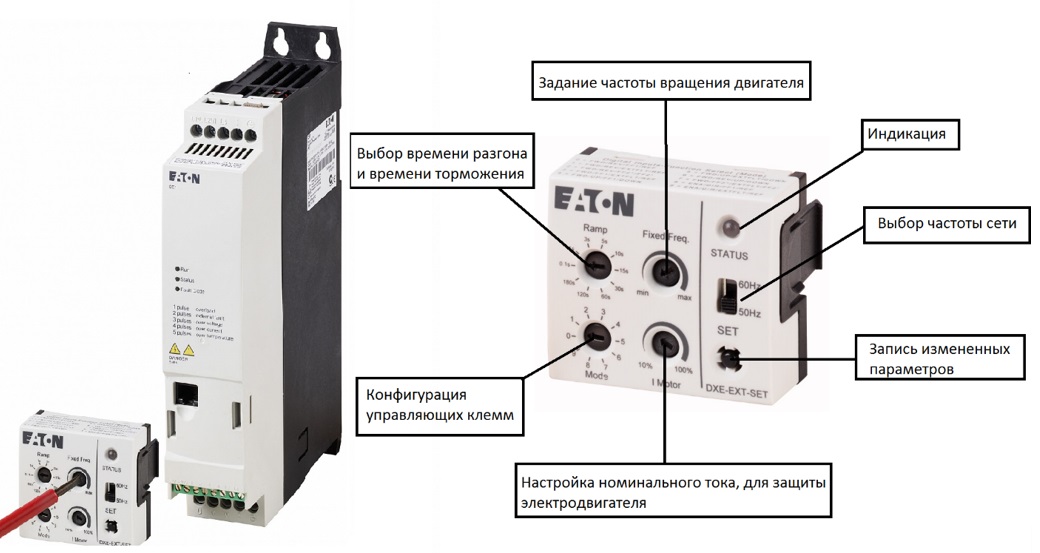

При использовании модуля DXE-EXT-SET:

• Простота настройки;
• Для настройки нужен лишь модуль DXE-EXT-SET и отвертка под шлиц;
• Возможность настроить локально(на месте);
• Модуль DXE-EXT-SET, выступает в роли механического устройства памяти, то есть настроив модуль, можно записать эти настройки на несколько устройств DE1 того же номинала.

Но есть и минусы:

• Низкая точность подстройки;
• Ограниченное количество настраиваемых параметров.

При программировании с помощью бесплатного ПО drivesConnect, мы получаем:

• Простота подключения;
• Высокая точность при настройке параметров;
• Максимальные возможности по настройке параметров;
• Построение простой логики работы, с помощью функциональных блоков;
• Возможность объединять в систему до 63 устройств;
• Просмотр ошибок;
• Визуальное отображение нужных параметров в графическом виде или же цифровом, в режиме online;
• Возможность создавать виртуальное устройство и проверять работоспособность построенных схем и параметров, то есть эмуляция.

Мы взяли у производителя EATON демостенд DE1, для того чтобы разобраться, как работает устройство пуска с регулировкой скорости, как его запрограммировать, и действительно ли легко производится подключение с дальнейшей настройкой. Подробная инструкция по ссылке ниже.

• Инструкция по запуску в эксплуатацию и настройке параметров пускателя с регулировкой скорости DE1 (pdf)
