Измерительные и контрольные реле Eaton EMR6

Поделиться:
17.12.2018

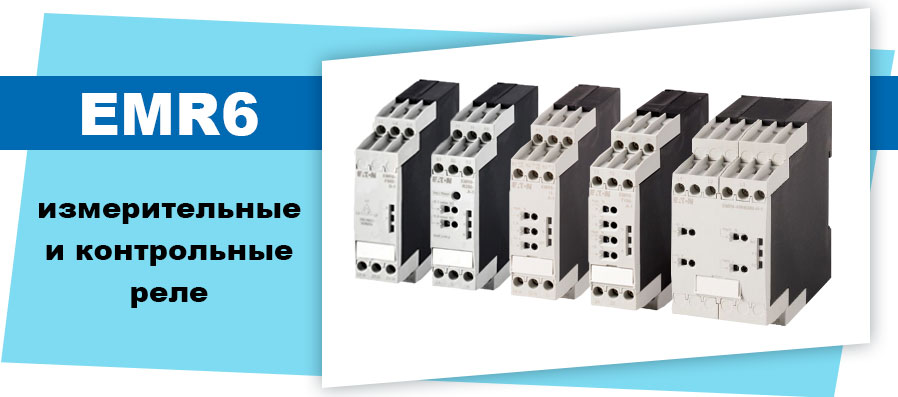

Измерительные и контрольные реле Eaton EMR6


Оглавление:

1. Преимущества
2. Особенности
3. Контроль
4. Температурное реле EMR6-T
4.1. Примеры применений
5. Реле контроля напряжения EMR6-V
5.1. Примеры применений
6. Реле EMR6-I


Компания Eaton выпустила новую линейку измерительных и контрольных реле EMR6, предназначенных для широкого спектра применений. Новая серия разработана с учетом современных требований к технологии и дизайну, а также дополнена новыми типами температуры, тока и напряжения. Существующий модельный ряд расширен до 35 устройств и разделен на 8 функциональных групп.

Благодаря им возможно осуществить мониторинг тока, контроль напряжения, контроль фаз, обнаружение асимметрий, контроль уровня жидкости, контроль сопротивления изоляции и контроль температуры.

Новая серия реле легко настраивается и регулируется с помощью ручек управления и dip-переключателей. Вместе с тем реле EMR6 позволяют измерять истинное среднеквадратичное значение (RMS-True) сигнала любой формы от 15 Гц до 2000 Гц переменного тока.


Преимущества:

  • Расширенный портфель с новыми функциями, такими как мониторинг тока в окне, мониторинг напряжения в окне, контроль температуры;
  • За счет оптимизации производства стоимость новое реле меньше, чем у предыдущей серии;
  • Технические характеристики как у предыдущей серии;
  • Универсальные многофункциональные устройства снижают издержки и экономят время выбора оборудования.


Особенности:

Продукты из широкого диапазона линейки реле EMR6 обладают следующими техническими особенностями:
  • Расширение текущего портфеля температурными реле, реле тока и напряжения;
  • Наличие всех необходимых сертификатов;
  • Универсальны благодаря широкому диапазону питающего напряжения (AC/DC);
  • Новые реле обладают повышенным классом противопожарной защиты материала.


 Контроль:

  • Температуры для защиты электрооборудования от перегрева;
  • Тока и напряжения сети для защиты электрооборудования от перегрузки и недогрузки;
  • Уровня жидкости в резервуарах для управления и защиты насосов;
  • Сопротивления IT-сетей для сохранения жизни людей и продления срока службы электрооборудования;
  • Направления вращения трехфазных передвижных электроустановок;
  • Выпадения фазы и асимметрии для своевременного перехода к аварийному энергоснабжению.


Температурное реле EMR6-T

Реле нового типа EMR6-T предназначены для контроля температуры жидкостей и газов в производственной среде. Они обладают функциями мониторинга превышения или понижения отслеживаемой температуры, а также её выхода за установленные границы. Регулировка производится на передней панели реле с помощью специальных ручек. Реле могут быть настроены на одно или два пороговых значения, при этом есть возможность установки значения гистерезиса (от 2% до 20% от номинальной контролируемой величины). Дополнительно к устройству может быть подключен датчик PT100, который позволяет записывать, передавать и контролировать температуру. Температурные реле охватывают диапазон от -50 °C до +200 °C, что позволяет использовать их в суровых условиях. В случае возникновения опасной ситуации реле отключается, обеспечивая безопасность персонала и защиту оборудования.


Примеры применений:

  • Отключение электроустановок с целью защиты от перегрева или работы при низких температурах;
  • Контроль рабочих температур машин и установок;
  • Управление устройствами подогрева и охлаждения для поддержания температуры в заданном диапазоне.

Реле контроля напряжения EMR6-V

Реле нового типа EMR6-V предназначены для контроля напряжения. Доступна многофункциональная версия для контроля перенапряжения или пониженного напряжения, работающая по принципу разомкнутой или замкнутой цепи тока. Данные типы реле имеют настраиваемую функцию самосохранения, которая предотвращает повторное включение сразу после их срабатывания. Также доступна модель реле для контроля напряжения в окне. Оно контролирует одновременно как верхний, так и нижний пределы напряжения системы. Устройства охватывают диапазон измерений напряжения от 3 до 600 В.


Примеры применений:

  • Мониторинг напряжения батареи;
  • Контроль цепей освещения, отопления, зарядных станций;
  • Защита двигателей от перегрузки.

Реле EMR6-I

Реле нового типа EMR6-I для контроля сверхтока или минимального тока. Многофункциональная модель EMR6-IM работает по принципу разомкнутой или замкнутой цепи тока и имеет настраиваемую функцию самосохранения, которая предотвращает повторное включение сразу после их срабатывания. Модель EMR6-IF имеет возможность мониторинга тока в окне. Новые токовые реле охватывают диапазон измерений от 3 мА до 15 А.

Все рассматриваемые устройства могут использоваться с напряжением питания от 24 до 240 В переменного или постоянного тока, что позволяет применять их практически в любой точке мира. Многофункциональность устройств уменьшает складские запасы, упрощает процесс выбора и сокращает время проектирования. Корпус новых реле имеет максимальный класс противопожарной защиты V0 (в соответствии с UL94), что позволяет расширить область применения данных устройств.
