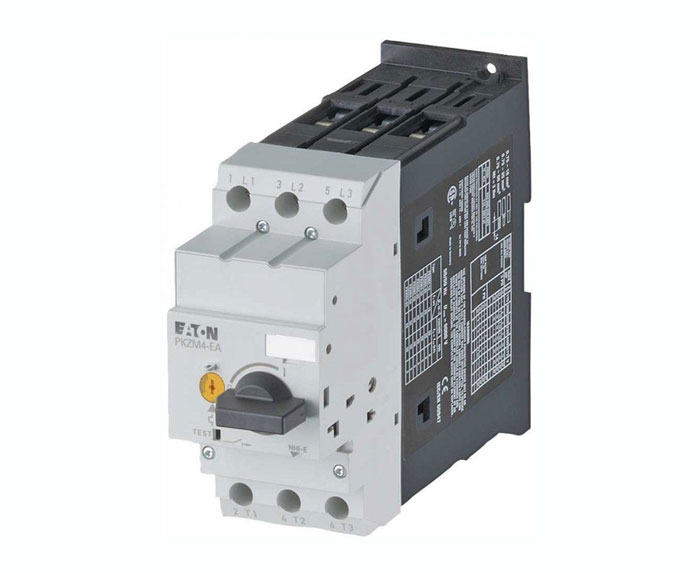

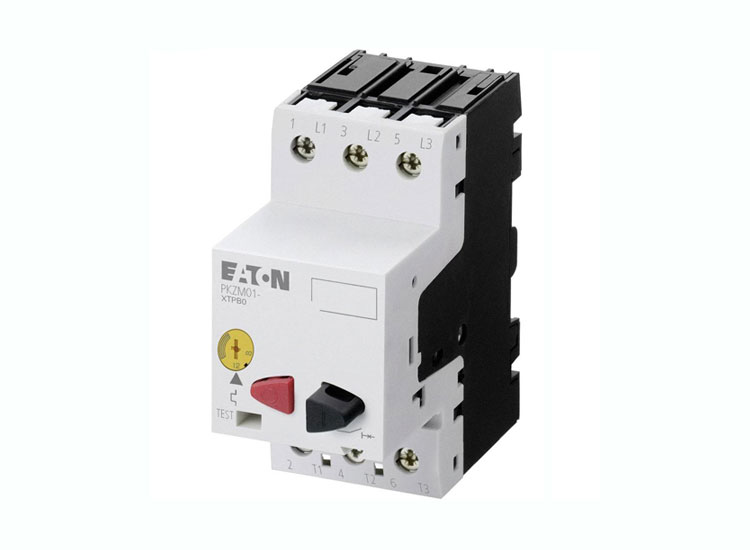

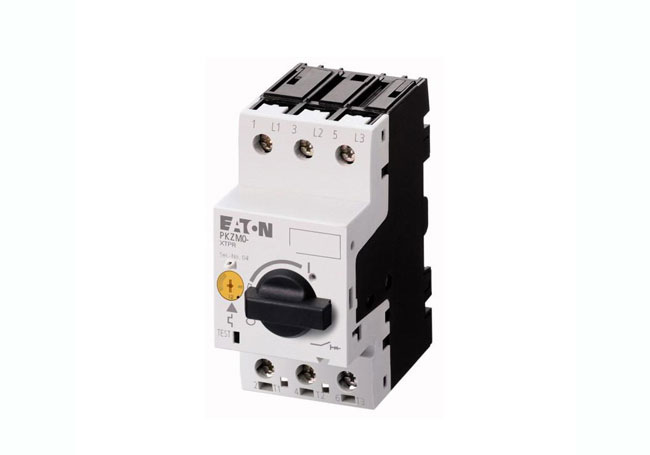

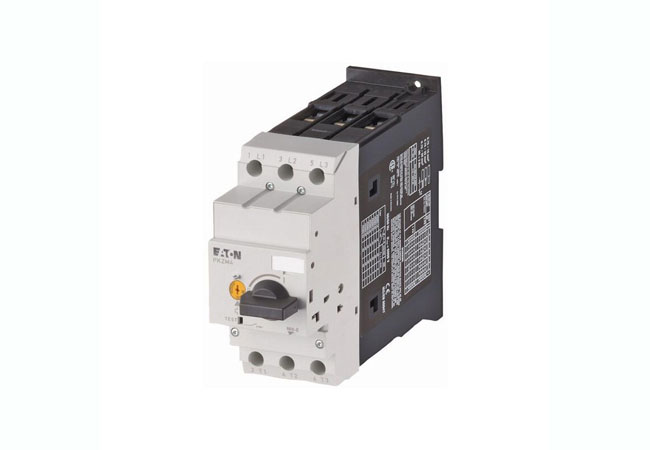

Автоматические выключатели для защиты электродвигателей серии PKZ имеют широкий диапазон токов от 0.1 до 63 А и представлены двумя линейками PKZM0 и PKZM4, в которые входят 18 устройств. Есть PKZM01 с кнопочным управлением и током до 25 А. Габаритные размеры приборов данной серии одинаковы для диапазонов токов от 0.1 до 32 А (PKZM0) и от 16 до 63 А (PKZM4). Данные автоматические выключатели согласуются с серией контакторов DIL и превосходно подходят для пусковых сборок. Необходимость в расчетах короткого замыкания и наличия плавких предохранителей отсутствует, так как все диапазоны настроек испытаны на ток короткого замыкания до 50 кА.
Автоматические выключатели данной серии могут устанавливаться на DIN-рейку Phoenix Contact (Артикул 0801733), которая всегда поддерживается в наличии на складе компании «МИГ Электро».
Модель |
Мощность двигателя P, кВт |
Номинальный непрерывный ток Iu, А |
Расцепитель перегрузки Ir, А |
Расцепитель КЗ Irm, А |
Откл. способность Icu, кА |
---|---|---|---|---|---|
PKZM01-0.16 | — | 0.16 | 0.1...0.16 | 2.2 | 50 |
PKZM01-0.25 | 0.06 | 0.25 | 0.16...0.25 | 3.5 | 50 |
PKZM01-0.4 | 0.09 | 0.4 | 0.25...0.4 | 5.6 | 50 |
PKZM01-0.63 | 0.12 | 0.63 | 0.4...0.63 | 8.8 | 50 |
PKZM01-1 | 0.25 | 1 | 0.63...1 | 14 | 50 |
PKZM01-1.6 | 0.55 | 1.6 | 1...1.6 | 22 | 50 |
PKZM01-2.5 | 0.75 | 2.5 | 1.6...2.5 | 35 | 50 |
PKZM01-4 | 1.5 | 4 | 2.5...4 | 56 | 50 |
PKZM01-6.3 | 2.2 | 6.3 | 4...6.3 | 88 | 50 |
PKZM01-10 | 4 | 10 | 6.3...10 | 140 | 50 |
PKZM01-12 | 5.5 | 12 | 8...12 | 168 | 50 |
PKZM01-16 | 7.5 | 16 | 10...16 | 224 | 50 |
PKZM01-20 | 9 | 20 | 16...20 | 280 | 50 |
PKZM01-25 | 12.5 | 25 | 20...25 | 350 | 50 |
Модель |
Мощность двигателя P, кВт |
Номинальный непрерывный ток Iu, А |
Расцепитель перегрузки Ir, А |
Расцепитель КЗ Irm, А |
Откл. способность Icu, кА |
---|---|---|---|---|---|
PKZM0-0.16 | — | 0.16 | 0.1...0.16 | 2.2 | 150 |
PKZM0-0.25 | 0.06 | 0.25 | 0.16...0.25 | 3.5 | 150 |
PKZM0-0.4 | 0.09 | 0.4 | 0.25...0.4 | 5.6 | 150 |
PKZM0-0.63 | 0.12 | 0.63 | 0.4...0.63 | 8.8 | 150 |
PKZM0-1 | 0.25 | 1 | 0.63...1 | 14 | 150 |
PKZM0-1.6 | 0.55 | 1.6 | 1...1.6 | 22 | 150 |
PKZM0-2.5 | 0.75 | 2.5 | 1.6...2.5 | 35 | 150 |
PKZM0-4 | 1.5 | 4 | 2.5...4 | 56 | 150 |
PKZM0-6.3 | 2.2 | 6.3 | 4...6.3 | 88 | 150 |
PKZM0-10 | 4 | 10 | 6.3...10 | 140 | 150 |
PKZM0-12 | 5.5 | 12 | 8...12 | 168 | 50 |
PKZM0-16 | 7.5 | 16 | 10...16 | 224 | 50 |
PKZM0-20 | 9 | 20 | 16...20 | 280 | 50 |
PKZM0-25 | 12.5 | 25 | 20...25 | 350 | 50 |
PKZM0-32 | 15 | 32 | 25...32 | 448 | 50 |
Модель |
Мощность двигателя P, кВт |
Номинальный непрерывный ток Iu, А |
Расцепитель перегрузки Ir, А |
Расцепитель КЗ Irm, А |
Откл. способность Icu, кА |
---|---|---|---|---|---|
PKZM4-16 | 7.5 | 16 | 10...16 | 224 | 150 |
PKZM4-25 | 12.5 | 25 | 16...25 | 350 | 150 |
PKZM4-32 | 15 | 32 | 25...32 | 448 | 50 |
PKZM4-40 | 20 | 40 | 32...40 | 560 | 50 |
PKZM4-50 | 25 | 50 | 40...50 | 700 | 50 |
PKZM4-58 | 30 | 58 | 50...58 | 812 | 50 |
PKZM4-63 | 34 | 63 | 58...63 | 882 | 50 |
Модель |
Мощность двигателя P, кВт |
Номинальный непрерывный ток Iu, А |
Расцепитель перегрузки Ir, А |
Расцепитель КЗ Irm, А |
Откл. способность Icu, кА |
---|---|---|---|---|---|
PKZM0-0.16-T | — | 0.16 | 0.1...0.16 | 2.4 | 150 |
PKZM0-0.25-T | — | 0.25 | 0.16...0.25 | 4.25 | 150 |
PKZM0-0.4-T | — | 0.4 | 0.25...0.4 | 6.8 | 150 |
PKZM0-0.63-T | — | 0.63 | 0.4...0.63 | 12 | 150 |
PKZM0-1-T | — | 1 | 0.63...1 | 20 | 150 |
PKZM0-1.6-T | — | 1.6 | 1...1.6 | 32 | 150 |
PKZM0-2.5-T | — | 2.5 | 1.6...2.5 | 50 | 150 |
PKZM0-4-T | — | 4 | 2.5...4 | 84 | 150 |
PKZM0-6.3-T | — | 6.3 | 4...6.3 | 141 | 150 |
PKZM0-10-T | — | 10 | 6.3...10 | 224 | 150 |
PKZM0-12-T | — | 12 | 8...12 | 224 | 50 |
PKZM0-16-T | — | 16 | 10...16 | 358 | 50 |
PKZM0-20-T | — | 20 | 16...20 | 380 | 50 |
PKZM0-25-T | — | 25 | 20...25 | 420 | 50 |
Аксессуары, такие как дополнительные контакты, независимые расцепители и расцепители минимального напряжения, для всех типоразмеров одинаковы. Все аксессуары устанавливаются без использования инструментов. Это упрощает процесс проектирования и монтажа.

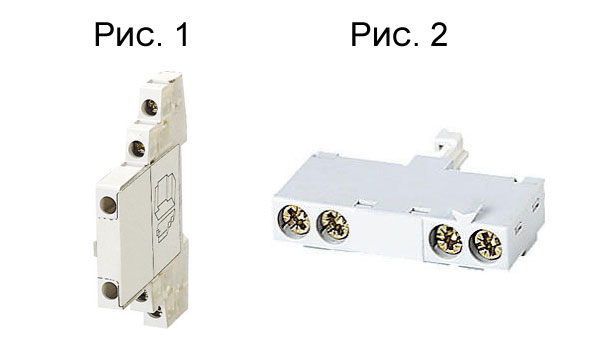

Вид | Контакты | Диаграмма работы | Модель |
---|---|---|---|
Рис.1 |
1 Н/О 1 Н/З |
NHI11-PKZ0 | |
Рис.1 |
1 Н/О 2 Н/З |
NHI12-PKZ0 | |
Рис.1 |
2 Н/О 1 Н/З |
NHI21-PKZ0 | |
Рис.2 |
1 Н/О 1 Н/З |
NHI-E-11-PKZ0 | |
Рис.2 | 1 Н/О | NHI-E-10-PKZ0 |
