26.10.2018

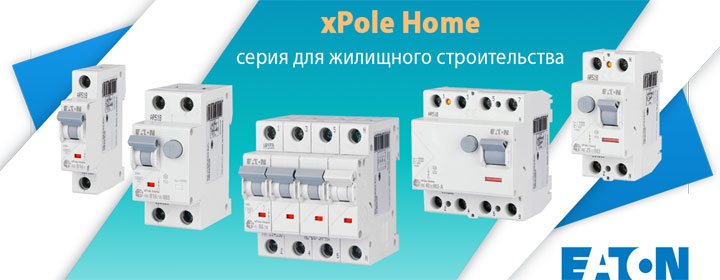

Автоматические выключатели, ВДТ (УЗО) и АВДТ серии xPole Home

Компания Eaton разработала новую линейку устройств xPole Home предназначенную для обеспечения безопасности жилых помещений от угроз, связанных с электротехническими неисправностями. Линейка xPole Home включает весь диапазон модульных автоматических выключателей, устройств защитного отключения (УЗО) и автоматических выключателей дифференциального тока.

Широкая линейка продуктов, высокое качество и надежность устройств, а также простота монтажа делают приборы серии xPole Home оптимальным выбором как для потребителей, желающих защитить себя, свою семью и дом от электротехнических проблем, так и для профессиональных электриков, желающих предложить своим клиентам лучшее качество по выгодной цене.

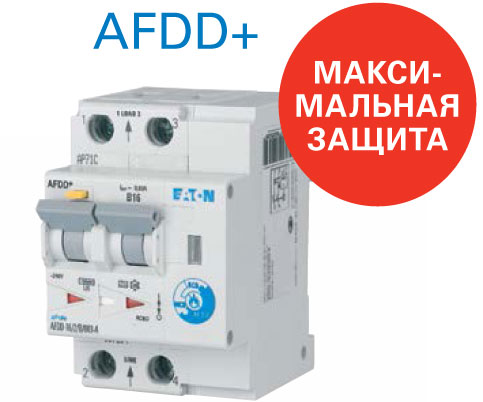

                               Устройство обнаружения дуги AFDD+



                  Автоматический выключатель дифференциального тока

Устройство
обнаружения дуги
AFDD+

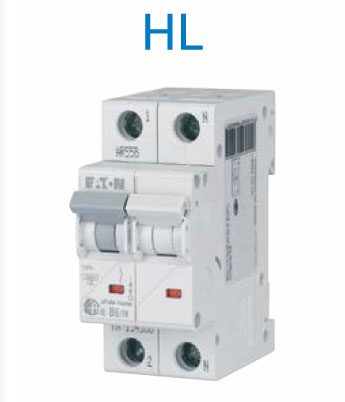

  Автоматический выключатель HL       Выключатель дифференциального тока (УЗО)

Автоматический
выключатель
дифференциального
тока




Защита от
горения дуги





Автоматический
выключатель



Выключатель
дифференциального тока
(УЗО)



Защита от токов
утечки на землю



Защита от токов
утечки на землю





Защита от токов
короткого замыкания
и перегрузки



Защита от токов
утечки на землю



Защита от токов
короткого замыкания
и перегрузки



     Защита от токов
короткого замыкания
и перегрузки






Технические данные

Автоматический
выключатель

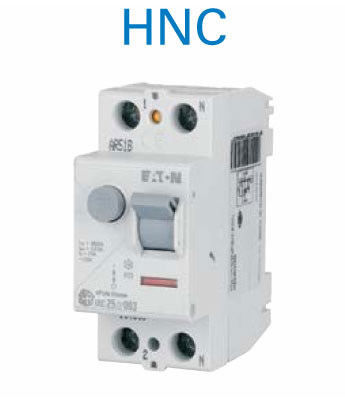

Выключатель
дифференциального тока (ВДТ) /
Устройство защитного
отключения (УЗО)

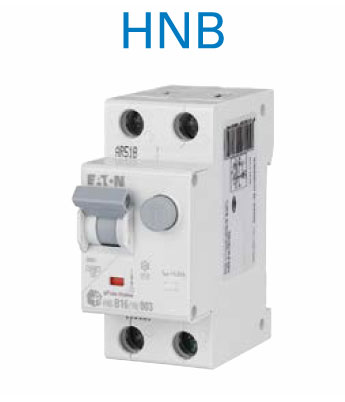

Автоматический выключатель
дифференциального тока (АВДТ) /
Диффавтомат

Номинальное напряжение: 230/400 В AC; 48 B DC  Номинальный ток: 6 – 63A
Отключающая способность: 4.5 кА
Характеристика отключения: “B” и“C”
Количество полюсов: 1, 2, 3
Подключение кабеля:  до 25 мм²
Количество операций:

  • 10 000 Электрических
  • 20 000 Механических

Возможность монтажа аксессуаров

Номинальное напряжение: 230/400 В AC
Номинальный ток: 25 – 63A
Отключающая способность: 6 кА
Чувствительность: 30мА
Количество полюсов: 2, 4
Подключение кабеля: до 35 мм2
Тип: АС, A

Номинальное напряжение: 230/400 В AC
Номинальный ток: 6 – 25 А
Отключающая способность: 6 кА
Кривая отключения: “B”, “С”
Чувствительность: 30мА
Количество полюсов: 1+N
Подключение кабеля: до 25 мм2
Тип: АС, A
Количество операций:

  • 4 000 Электрических
  • 20 000 Механических

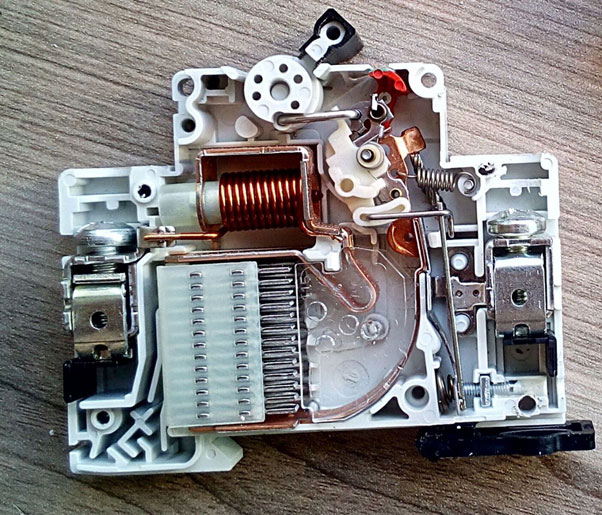

Технологические особенности устройств xPole Home


















Долговечность

Самый высокий коммутационный ресурс в классе автоматических выключателей

10 000 электрических коммутаций
20 000 механических коммутаций

Дугогасительная камера оборудована вкладышами из термостойкого материала.

Дугогасительная решетка 13 пластин в обойме из термостойкого пластика.

Электрическая дуга не соприкасается со стенками дугогасительной камеры.
Долговечность xPole Home
13 стальных пластин позволяют быстро погасить электрическую дугу с лучшей теплоотдачей.
Обойма исключает непосредственное воздействие горячих газов на материал корпуса, имеется специальное выхлопное отверстие





Безопасность
Монолитная лицевая панель

Исключает вероятность выброса горячих газов
при отработке КЗ в сторону оператора (человека)















Безопасность xPole Home









Сделано в Европе
Европейские стандарты качества гарантируют надежную работу выключателя






Индикация положения контактов
Независимая от положения рычага взвода индикация позволяет гарантированно определить срабатывание выключателя, или его несрабатывание при сваривании контактов
3 класс токоограничения
Самое быстрое отключение токов короткого замыкания в классе АВ
Ограничивает тепловое воздействие тока КЗ на проводку, предотвращая повреждение и воспламенение изоляции






Функциональность
Функциональность xPole Home










Двойные зажимы под провод и системы шин на обоих полюсах автомата

Позволяют быстро сделать разводку в щитке в пределах одного ряда модуле










Двойные зажимы под провод и системы шин на обоих полюсах автомата

Позволяют быстро сделать разводку в щитке в пределах одного ряда модулей








Возможность подключения доп. аксессуаров

Серия полностью совместима со всеми дополнительными аксессуарами Eaton для модульного оборудования (допконтакты, независимые расцепители, расцепители минимального напряжения и т. д.).




      Подключение доп. аксессуаров к устройствам xPole Home


Экономичность

Экономичность xPole Home       Серебряная напайка на неподвижном контакте


Все токоведущие части выполнены из меди

Уменьшает переходное сопротивление автомата и потери мощности в нем. Экономия до 50 руб. в год на потерях в одном полюсе.
