Силовые выключатели NZM от фирмы EATON и аксессуары

Поделиться:
28.10.2016

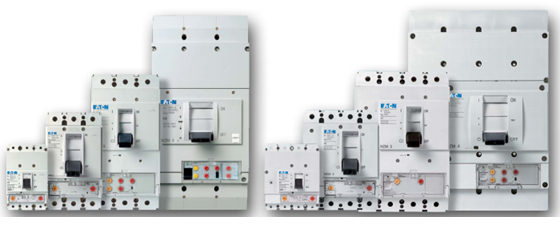

Силовые автоматические выключатели NZM имеют четыре типоразмера: NZM1, NZM2, NZM3 и NZM4 с диапазоном номинальных токов от 15 до 1600А. Отключающая способность от 25 kA и до 150 kA. Автоматические выключатели предназначены для защиты электроустановок, кабельных линий и электродвигателей от перегрузок и токов короткого замыкания в сетях трехфазного тока напряжением 400 В, 50 Гц, а также в сетях постоянного тока.

Количество полюсов 3 или 4.

Силовые выключатели NZM

В диапазоне до 250А автоматические выключатели NZM1 и NZM2 могут быть оснащены модулем защиты от токов утечки (0,03 – 3А). Все автоматические выключатели предназначены для эксплуатации при температуре окружающей среды до 50°С с сохранением заявленных характеристик по всем параметрам. Сторона подключения сети – произвольная. Функцию защиты осуществляют термомагнитные или электронные расцепители. Автоматические выключатели NZM2, NZM3 и NZM4 могут быть оснащены электронными расцепителями.

  • Защита кабельных линий и трансформаторов. При использовании электронных расцепителей обеспечивается надежная селективность.

Электронный расцепитель

  • Защита электродвигателей. Благодаря возможности уставки 12-14 кратного соотношения токов к.з. к номинальному току блокируется срабатывание расцепителя при пуске электродвигателя. Выключатели NZM осуществляют надежную защиту электродвигателя при исчезновении одной из фаз при токах от 15 дл 1400 А.

Защита электродвигателей выключателем NZM

  • Защита генераторов. Надежная защита уже при 2-х кратном превышении тока генератора над предельно допустимым током. Возможен ввод задержки 1 с. времени реагирования на действие тока короткого замыкания.

Защита генераторов выключателем NZM

  • Защита от токов утечки на землю. Данную защиту выполняют модули дифференциального тока, установленные на выключателях NZM1 и NZM2. Чувствительность к импульсному току. Номинальные токи утечки: 0,03А-0,1А-0,3А-0,5А-1,0А-3,0А.

Модуль дифференциального тока выключателя NZM

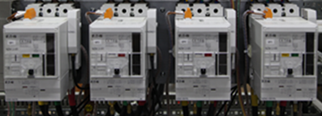

Выключатели NZM успешно применяются в электрических распределительных щитах для защиты отходящих фидеров ответственных групповых потребителей электрической энергии, а также отдельных электроприёмников. Монтаж вертикальный или +/- 900 во всех направлениях с помощью винтов.

Автоматические выключатели серии NZM кроме стандартного исполнения могут иметь варианты втычного и выкатного исполнений.

Выключатели втычного исполнения NZM…SVE допускается применять при номинальных токах не более 200А с термомагнитным расцепителем и 250А с электронным расцепителем в комплекте с цоколями NZM1-XSVS и NZM2-XSVS.

Выключатели выкатного исполнения NZM…AVE допускается применять при номинальных токах не более 200А с термомагнитным расцепителем и 250А с электронным расцепителем и в комплекте с корзиной NZM3-XAVS.

Применение втычных или выкатных автоматических выключателей в качестве вводных коммутационных аппаратов в ВРУ позволяет не устанавливать на вводе выключателей разъдинители (рубильники), т.к. видимый разрыв возникает при извлечении автоматического выключателя из цоколя или корзины.

В комбинации с моторными приводами выключатели NZM2, NZM3, NZM4 иcпользуют для построения схем автоматического включения резервного питания.

Моторный привод

Выключатель NZM с моторным приводом

Установка моторного привода на автоматический выключатель позволяет выполнять функцию дистанционного управления (включить/выключить).

Выключатель Типовое обозначение привода Заказной код
Моторный привод 230VAC (переменный ток)
NZM2
NZM2- XRD208-240AC
115391
NZM3
NZM3- XR208-240AC
259850
NZM4
NZM4- XR208-240AC
266685
Моторный привод 400VAC(переменный ток)
NZM2
NZM2- XRD380-440AC
115392
NZM3
NZM3- XR380-440AC
259852
NZM4
NZM4- XR380-440AC
266686
Моторный привод 24VDC(постоянный ток)
NZM2
NZM2- XRD24-30DC
115393
NZM3
NZM3- XR24-30DC
259854
NZM4
NZM4- XR24-30DC
266691
Моторный привод 230VDC(постоянный ток)
NZM2
NZM2- XRD220-250AC
115395
NZM3
NZM3- XR220-250AC
259860
NZM4
NZM4- XR220-250AC
266694

Схема управления моторным приводом с автоматическим сбросом в выключенное положение после аварийного срабатывания выключателя

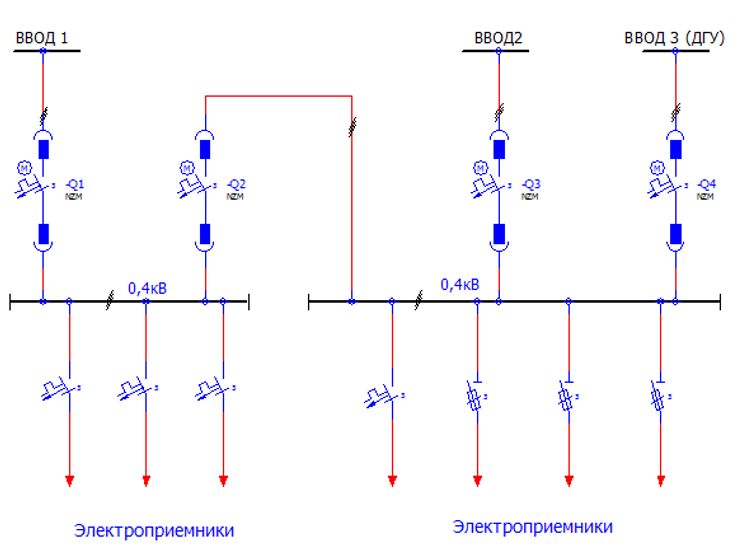

Пример электрической схемы вводно-распределительного устройства с функцией автоматического включения резерва:

Схема вводно-распределительного устройства с функцией автоматического включения резерва


Аксессуары для выключателей

Монтажный адаптер на 35-мм рейку:

- NZM1-XC35 (заказной код - 260213);
- NZM2-XC75, (заказной код - 260215).

Расцепитель минимального напряжения

Ппредназначен для отключения автоматического выключателя в случае исчезновения напряжения, что, например, позволяет исключить самопроизвольный повторный пуск двигателей.
Расцепитель минимального напряжения
Напряжение управления
Обозначение
Заказной код
NZM1
208-240 VAC
NZM1-XU208-240AC
259442
380-440 VAC
NZM1-XU380-440AC
259444
24VDC
NZM1-XU24DC
259452
24VAC
NZM1-XU24AC
259434
NZM2/NZM3
208-240 VAC
NZM2/3-XU208-240AC
259471
380-440 VAC
NZM2/3-XU380-440AC
259473
24VDC
NZM2/3-XU24DC
259481
24VAC
NZM2/3-XU24AC
259462
NZM4
208-240 VAC
NZM4-XU208-240AC
266193
380-440 VAC
NZM4-XU380-440AC
266194
24VDC
NZM4-XU24DC
266204
24VAC
NZM4-XU24AC
266189

Независимый расцепитель

Предназначен для дистанционного отключения выключателя, например для отключения электропитания от технологического оборудования в случае возникновения чрезвычайных ситуаций.
Независимый расцепитель
Напряжение управления
Обозначение
Заказной код
NZM1
24VAC/DC
NZM1-XA24AC/DC
259708
208-250 VAC/DC
NZM1-XA208-250AC
259726
380-440 VAC/DC
NZM1-XA380-440AC
259728
NZM2/NZM3
24VAC/DC
NZM2/3-XA24AC/DC
259754
208-250 VAC/DC
NZM2/3-XA208-250AC
259763
380-440 VAC/DC
NZM2/3-XA380-440AC
259766
NZM4
24VAC/DC
NZM4-XA24AC/DC
266447
208-250 VAC/DC
NZM4-XA208-250AC
266451
380-440 VAC/DC
NZM4-XA380-440AC
266452

Вспомогательные контакты

NO (нормально-открытые) и NC (нормально-закрытые) предназначены для формирования сигналов состояния (Включен/Выключен) автоматического выключателя.
Вспомогательные контакты
Функция контакта
Обозначение
Заказной код
Нормально-открытый (NO)
M22-K10
216376
Нормально-закрытый (NС)
M22-K01
216378
Вспомогательные контакты для выключателя NZM

Крышки зажимов и межфазные перегородки

Предназначены для создания дополнительной защиты от случайного прикосновения к токоведущим частям (полюсам) и предотвращения возможности межфазного замыкания на полюсах автоматического выключателя.
Выключатель
Типовое обозначение
Заказной код
Вид
Крышка зажимов 3Р
NZM1
NZM1-XKSA
260021
Крышка зажимов выключателя NZM
NZM2
NZM2-XKSA
260038
NZM3
NZM3-XKSA
260045
NZM4
NZM4-XKSA
266846
Межфазные перегородки
NZM3
NZM3-XKP
100512
Межфазная перегородка выключателя NZM

NZM4
NZM4-XKP
281595

Поворотные рукоятки

Предназначены для создания комфортных условий выполнения операции включить/выключить. Поворотная рукоятка могут быть установлены на дверь шкафа, на боковую стенку, на сам выключатель .
Выключатель
Типовое обозначение
Заказной код
Поворотная рукоятка на дверь, черно-серая/красно-желтая
NZM1
NZM1-XTVD/XTVDVR
260166/260178
NZM2
NZM2- XTVD/XTVDVR
260168/260180
NZM3
NZM3- XTVD/XTVDVR
260170/260182
NZM4
NZM4- XTVD/XTVDVR
266614/266618
Поворотная рукоятка на выключатель, черно-серая/красно-желтая
NZM1
NZM1-XDV/XDVR
260125/260135
NZM2
NZM2- XDV/XDVR
260127/260137
NZM3
NZM3- XDV/XDVR
260129/260140
NZM4
NZM4- XDV/XDVR
266608/266610

Удлинительная ось

Предназначена для передачи поворотного усилия от рукоятки на двери к механизму выключателя.
Удлинительная ось
Длина
Типовое обозначение
Заказной код
Вид
400 мм
NZM1/2-XV4
261232
Удлинительная ось для выключателя NZM
NZM3/4-XV4  261234
600 мм  NZM1/2-XV6
260191
NZM3/4-XV6  260193
