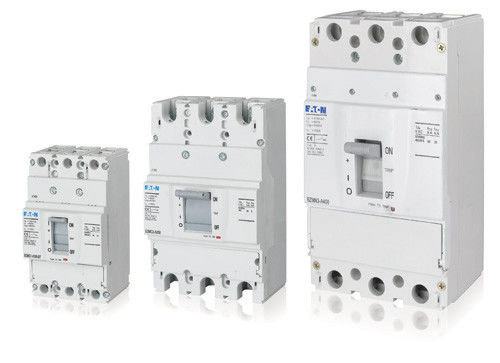

Компактные трехполюсные автоматические выключатели BZM от фирмы EATON с отключающей способностью 25 kA при напряжении 415 В, 50/60 Гц предназначены для защиты электроустановок и кабельных линий от перегрузок и токов короткого замыкания в сетях трехфазного тока напряжением 400 В, 50 Гц. Сторона подключения сети – произвольная. Уставки теплового и электромагнитного расцепителей фиксированы. Два типоразмера: BZM1 и BZM2. Монтаж вертикальный или +/- 900 во всех направлениях с помощью винтов или через адаптер на 35-мм монтажную рейку. Успешно применяются в электрических распределительных щитах для защиты отходящих фидеров групповых потребителей электрической энергии.
Автоматические выключатели BZM
BZM1, 16…100А,
Габаритные размеры (ВхШхГ, мм): 130х75х84,7
|
Номинальный ток,А
|
In/Расцеп.к.з.,А
|
Типовое
обозначение
|
Заказной
код
|
Подключение
|
16
|
256-384
|
BZM1-A16
|
109708
|
Болтовые зажимы, М6
|
BZM1-A16-ВТ
|
109735
|
Хомутные зажимы, 2,5…50 мм2
|
20
|
256-384
|
BZM1-A20
|
109711
|
Болтовые зажимы, М6
|
BZM1-A20-ВТ
|
109738
|
Хомутные зажимы, 2,5…50 мм2
|
25
|
320-480
|
BZM1-A25
|
109714
|
Болтовые зажимы, М6
|
BZM1-A25-ВТ
|
109741
|
Хомутные зажимы, 2,5…50 мм2
|
32
|
320-480
|
BZM1-A32
|
109717
|
Болтовые зажимы, М6
|
BZM1-A32-ВТ
|
109744
|
Хомутные зажимы, 2,5…50 мм2
|
40
|
320-480
|
BZM1-A40
|
109720
|
Болтовые зажимы, М6
|
BZM1-A40-ВТ
|
109747
|
Хомутные зажимы, 2,5…50 мм2
|
50
|
480-720
|
BZM1-A50
|
109723
|
Болтовые зажимы, М6
|
BZM1-A50-ВТ
|
109750
|
Хомутные зажимы, 2,5…50 мм2
|
63
|
480-720
|
BZM1-A63
|
109726
|
Болтовые зажимы, М6
|
BZM1-A63-ВТ
|
109753
|
Хомутные зажимы, 2,5…50 мм2
|
80
|
800-1200
|
BZM1-A80
|
109729
|
Болтовые зажимы, М6
|
BZM1-A80-ВТ
|
109756
|
Хомутные зажимы, 2,5…50 мм2
|
100
|
800-1200
|
BZM1-A100
|
109732
|
Болтовые зажимы, М6
|
BZM1-A100-ВТ
|
109759
|
Хомутные зажимы, 2,5…50 мм2
|
BZM2, 125…250А.
Габаритные размеры (ВхШхГ, мм): 165х105х91,5
|
125
|
1400-2100
|
BZM1-A125
|
119732
|
Болтовые зажимы, М8
|
160
|
BZM1-A160
|
116970
|
Болтовые зажимы, М8
|
200
|
BZM1-A200
|
116971
|
Болтовые зажимы, М8
|
250
|
BZM1-A250
|
116972
|
Болтовые зажимы, М8
|
Аксессуары для выключателей
Монтажный адаптер на din рейку
На 35-мм рейку: BZM1-XC35, (заказной код –
112488).
Расцепитель минимального напряжения
Предназначен для отключения автоматического выключателя в случае исчезновения напряжения, что, например, позволяет исключить самопроизвольный повторный пуск двигателей. В нормальном режиме через расцепитель протекает ток управления и сердечник соленоида расцепителя притянут, в случае уменьшения или отсутствия напряжения сердечник воздействует на механизм расцепления выключателя, в результате силовая цепь разрывается.
Расцепитель минимального напряжения
|
Напряжение управления
|
Обозначение
|
Заказной код
|
230-240 VAC
|
BZM1-3-XU230-240VAC
|
158053
|
400-440 VAC
|
BZM1-3-XU400-440VAC
|
158054
|
24VDC
|
BZM1-3-XU24VDC
|
158055
|
230-240 VAC
|
BZM1-3-XU230-240VAC
|
158053
|
400-440 VAC
|
BZM1-3-XU400-440VAC
|
158054
|
24VDC
|
BZM1-3-XU24VDC
|
158055
|
|
Независимый расцепитель
Предназначен для дистанционного отключения выключателя, например для отключения электропитания от технологического оборудования в случае возникновения чрезвычайных ситуаций. При подаче управляющего напряжения на соленоид независимого напряжения происходит воздействие на механизм расцепления выключателя, в результате силовая цепь разрывается.
Независимый расцепитель
|
Напряжение управления
|
Обозначение
|
Заказной код
|
230-240В AC
|
BZM1-3-XA230-240VAC
|
158056
|
400-440В AC
|
BZM1-3-XA400-440VAC
|
158057
|
24В DC
|
BZM1-3-XA24VDC
|
158058
|
|
Вспомогательные контакты NO (нормально-открытые) и NC (нормально-закрытые)
Предназначены для формирования сигналов состояния (Включен/Выключен) автоматического выключателя.
Функция контакта
|
Обозначение
|
Заказной код
|
Нормально-открытый (NO)
|
M22-K10
|
216376
|
Нормально-закрытый (NС)
|
M22-K01
|
216378
|
|
Крышки зажимов и межфазные перегородки
Предназначены для создания дополнительной защиты от случайного прикосновения к токоведущим частям (полюсам) и предотвращения возможности межфазного замыкания на полюсах автоматического выключателя.
Функция
|
Типовое обозначение
|
Заказной код
|
Вид
|
Крышка зажимов
|
3Р
|
BZM1-XKSA
|
112482
|
|
BZM2-XKSA
|
118727
|
Межфазные перегородки
|
-
|
BZM1-XKP
|
109760
|
|
-
|
BZM2-XKP
|
118720
|
Поворотные рукоятки
Предназначены для создания комфортных условий выполнения операции включить/выключить.
Поворотные рукоятки
|
Функция
|
Типовое обозначение
|
Заказной код
|
Вид
|
Рукоятка на выключатель
|
BZM1-XDV
|
113168
|
|
Рукоятка на дверь
|
BZM1-XTVD
|
112485
|
|

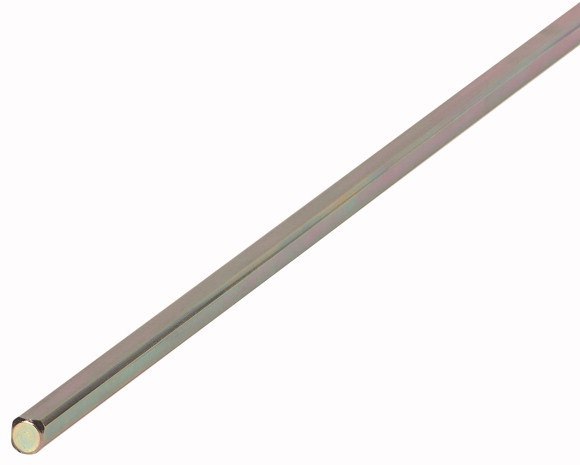

Удлинительная ось
Предназначена для передачи поворотного усилия от рукоятки на двери к механизму выключателя.
Удлинительная ось
|
Длина
|
Типовое обозначение
|
Заказной код
|
Вид
|
400 мм.
|
BZM1-XV4
|
112486
|
|
600 мм.
|
BZM1-XV6
|
112487
|
