Контакторы EATON DIL и обзор аксессуаров к ним

27.01.2015

Механическая блокировка

Модель	Для использования с	Вид
DILM12-XMV	DILM7-DILM15 DILMP20 DILA
DILM32-XMV	DILM17-DILM32 DILMP32D, DILMP45

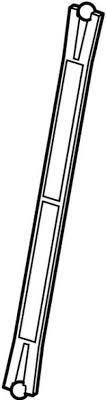

DILM65-XMV	DILM40-DILM72 DILMP63, DILMP80
DILM150-XMV	DILM80- DILM170 DILMP125- DILMP200
DILM500-XMV	DILM185, DILM225 DILM250, DILM300, DILM400, DILM500, DILM570
DILM820-XMV	DILM580, DILM650, DILM750, DILM820, DILM1000

Модель	Для использования с	Кол-во полюсов	Контакты Н/О-нормально открытый, Н/ОЕ=Н/О, но с опережением, Н/З-нормально закрытый, Н/ЗL=Н/З с запаздыванием
DILM32-XHI11	DILM(C)7-10... DILM(C)9-10... DILM(C)12-10... DILM(C)15-10... DILM(C)17-10... DILM(C)25-10... DILM(C)32-10... DILM(C)38-10... DILMP20... DILMP32... DILMP45... DILL...	2	1 Н/О 1 Н/З
DILM32-XHI02		2	2 Н/З
DILM32-XHI22		4	2 Н/О 2 Н/З
DILM32-XHI31		4	3 Н/О 1 Н/З
DILA-XHI20	DILM(C)7... DILM(C)9... DILM(C)12... DILM(C)15... DILM(C)17... DILM(C)25... DILM(C)32... DILM(C)38... DILMP20... DILMP32... DILMP45... DILL...	2	2 Н/О
DILA-XHI11			1 Н/О 1 Н/З
DILA-XHI02			2 Н/З
DILA-XHIV11			1 Н/ОЕ 1 Н/ЗL
DILA-XHI40		4	4 Н/О
DILA-XHI31			3 Н/О 1 Н/З
DILA-XHI22			2 Н/О 2 Н/З
DILA-XHI13			1 Н/О 3 Н/З
DILA-XHI04			4 Н/З
DILA-XHIV22			1 Н/О 1 Н/З 1 Н/ОЕ 1 Н/ЗL
DILM150-XHI20	DILM40... DILM50... DILM65... DILM72... DILM80... DILM95... DILM115... DILM170...	2	2 Н/О
DILM150-XHI11			1 Н/О 1 Н/З
DILM150-XHIA11			1 Н/О 1 Н/З
DILM150-XHI02			2 Н/З
DILM150-XHI40		4	4 Н/О
DILM150-XHI31			3 Н/О 1 Н/З
DILM150-XHI22			2 Н/О 2 Н/З
DILM150-XHIA22			2 Н/О 2 Н/З
DILM150-XHI13			1 Н/О
DILM150-XHI04			4 Н/З
DILM150-XHIV22			1 Н/О 1 Н/З 1 Н/ОЕ 1 Н/ЗL

Модель	Для использования с	Кол-во полюсов	Контакты Н/О-нормально открытый, Н/ОЕ=Н/О, но с опережением, Н/З-нормально закрытый, Н/ЗL=Н/З с запаздыванием
DILA-XHI10-S	DILM(C)7… DILM(C)9… DILM(C)12… DILM(C)15… DILMP20… DILA(С)…	1	1 Н/О
DILA-XHI01-S	DILM(C)7… DILM(C)9… DILM(C)12… DILM(C)15… DILMP20… DILA(С)…	1	1 Н/З
DILM32-XHI11-S	DILM17… DILM25… DILM32… DILM38… DILMP32… DILMP45… DILA…	2	1 Н/О 1 Н/З
DILM1000-XHI11-SI	DILM40- DILM2200	2	1 Н/О 1 Н/З
DILM1000-XHIV11-SI	DILM40- DILM2200		1 Н/ОЕ 1 Н/ЗL
DILM1000-XHI11-SA	DILM80- DILM2200		1 Н/О 1 Н/З
