Пружинные клеммы на DIN-рейку DEGSON WS

• Альтернатива клеммам серии ST (Phoenix Contact);
• Пружина из нержавеющей стали (качественный контакт, сопротивление вибрациям);
• Корпус из негорючего полиамида PA6.6;
• Диапазон рабочих температур -40…+105 ℃;
• Доступны к заказу сечения от 1,5мм2 до 35мм2;
• В линейке также представлены пружинные мини-клеммы в т.ч. с фланцевым креплением (например, для применения на подвижном составе).

Пружинные клеммы на DIN-рейку

Пружинные клеммы 2,5мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000092	WS2.5-01P-11-00A(H)	Клемма пружинная проходная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: NS 35
	11030000093	WS2.5-01P-12-00A(H)	Клемма пружинная проходная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: синий, Тип монтажа: NS 35
	11030000096	WS2.5-01P-16-00A(H)	Клемма пружинная проходная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: красный, Тип монтажа: NS 35
	11030000183	WS2.5-PE-01P-1C-00A(H)	Клемма заземления пружинная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ширина: 5,1 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000098	D-WS2.5-01P-11-00A(H)	Крышка торцевая для клемм WS2.5, Цвет: серый
	11030000155	WS2.5-DIN35-01P-11-00A(H)	Клемма проходная пружинная миниатюрная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: NS 35
	11030000156	WS2.5-END-CO-01P-11-00A(H)	Клемма проходная пружинная миниатюрная оконечная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: фланцевый
	11030000157	WS2.5-MID-CO-01P-11-00A(H)	Клемма проходная пружинная миниатюрная промежуточная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: фланцевый
	11060000102	D-WS2.5-END-CO-01P-11-00A(H)	Крышка торцевая для мини-клеммы WS2.5-END-CO, Цвет: серый
	11060000103	D-WS2.5-MID-CO-01P-11-00A(H)	Крышка торцевая для мини-клеммы WS2.5-MID-CO, Цвет: серый
	11030000231	WS2.5-TW-01P-11-00A(H)	Клемма проходная пружинная 3-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: NS 35
	11030000232	WS2.5-TW-01P-12-00A(H)	Клемма проходная пружинная 3-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: синий, Тип монтажа: NS 35
	11030000260	WS2.5-TW-PE-01P-1C-00A(H)	Клемма заземления пружинная 3-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ширина: 5,1 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000110	D-WS2.5-TW-01P-11-00A(H)	Крышка торцевая клеммы WS2.5-TW, Цвет: серый
	11030000186	WS2.5-QU-01P-11-00A(H)	Клемма проходная пружинная 4-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: серый, Тип монтажа: NS 35
	11030000187	WS2.5-QU-01P-12-00A(H)	Клемма проходная пружинная 4-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ном. Ток: 24А, Ширина: 5,1 мм, Цвет: синий, Тип монтажа: NS 35
	11030000193	WS2.5-QU-PE-01P-1C-00A(H)	Клемма заземления пружинная 4-х контактная, Сечение: 0,2 кв.мм - 2,5 кв.мм, Ширина: 5,1 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000106	D-WS2.5-QU-01P-11-00A(H)	Крышка торцевая клеммы WS2.5-QU, Цвет: серый

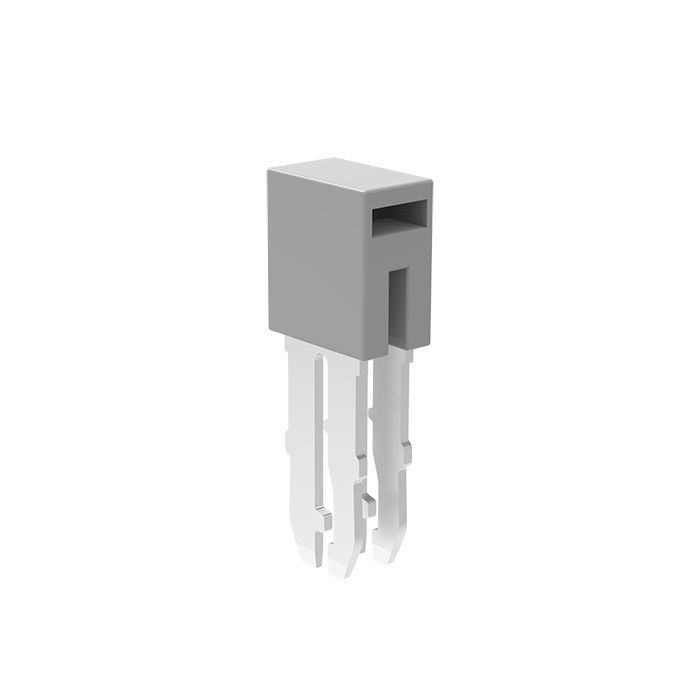

	92119900149	WFA2.5-01P-11-00A(H)	Перемычка для смежных клемм WS2,5, Цвет: серый

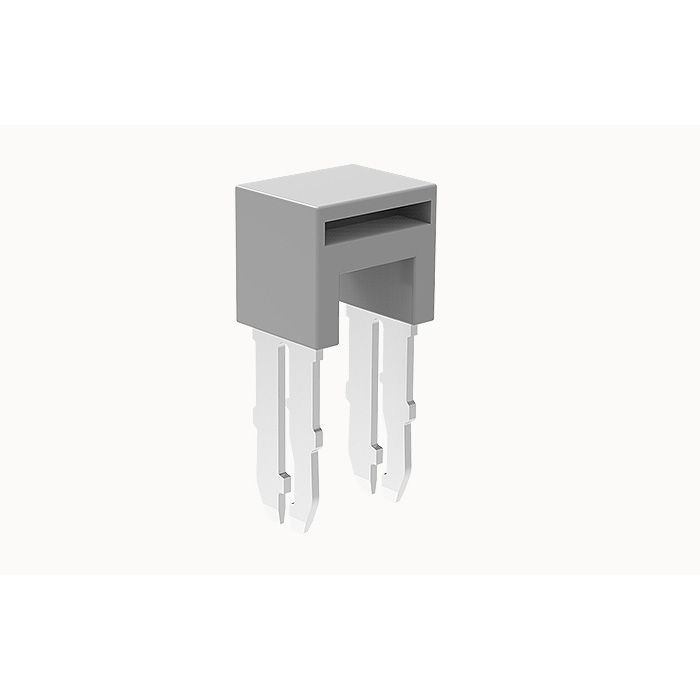

	92119900155	WFB2.5-01P-11-00A(H)	Перемычка мостиковая для клемм WS2.5, Цвет: серый

Пружинные клеммы 4мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000270	WS4-01P-11-00A(H)	Клемма проходная пружинная, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 32А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35
	11030000271	WS4-01P-12-00A(H)	Клемма проходная пружинная, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 32А, Ширина: 6,2 мм, Цвет: синий, Тип монтажа: NS 35
	11030000272	WS4-01P-16-00A(H)	Клемма проходная пружинная, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 32А, Ширина: 6,2 мм, Цвет: красный, Тип монтажа: NS 35
	11030000290	WS4-PE-01P-1C-00A(H)	Клемма заземления пружинная, Сечение: 0,2 кв.мм - 4 кв.мм, Ширина: 6,2 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000114	D-WS4-01P-11-00A(H)	Крышка торцевая клеммы WS4, Цвет: серый
	11030000302	WS4-TW-01P-11-00A(H)	Клемма проходная пружинная 3-х контактная, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 32А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35
	11030000305	WS4-TW-PE-01P-1C-00A(H)	Клемма заземления пружинная 3-х контактная, Сечение: 0,2 кв.мм - 4 кв.мм, Ширина: 6,2 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000120	D-WS4-TW-01P-11-00A(H)	Крышка торцевая клеммы WS4-TW, Цвет: серый
	11030000292	WS4-QU-01P-11-00A(H)	Клемма проходная пружинная 4-х контактная, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 32А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35
	11060000117	D-WS4-QU-01P-11-00A(H)	Крышка торцевая клеммы WS4-QU, Цвет: серый
	11030000323	WSF4-TA-01P-11-00A(H)	Клемма пружинная с предохранителем 5x20, Сечение: 0,2 кв.мм - 4 кв.мм, Ном. Ток: 6,3А, Ширина: 6,2 мм, Цвет: серый, Тип монтажа: NS 35
	92119900150	WFA4-01P-11-00A(H)	Перемычка для смежных клемм WS4, Цвет: серый

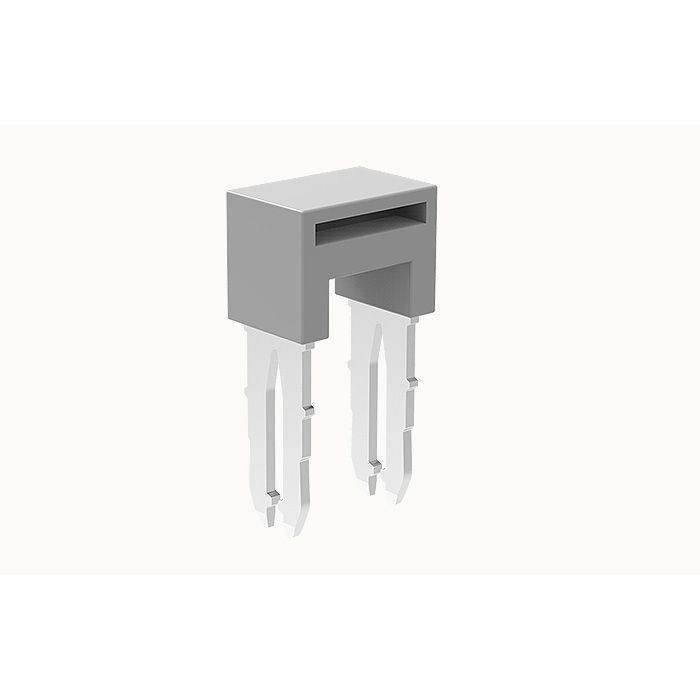

	92119900156	WFB4-01P-11-00A(H)	Перемычка мостиковая для клемм WS4, Цвет: серый

Пружинные клеммы 6мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000306	WS6-01P-11-00A(H)	Клемма проходная пружинная, Сечение: 0,5 кв.мм - 6 кв.мм, Ном. Ток: 32А, Ширина: 8,2 мм, Цвет: серый, Тип монтажа: NS 35
	11030000307	WS6-01P-12-00A(H)	Клемма проходная пружинная, Сечение: 0,5 кв.мм - 6 кв.мм, Ном. Ток: 32А, Ширина: 8,2 мм, Цвет: синий, Тип монтажа: NS 35

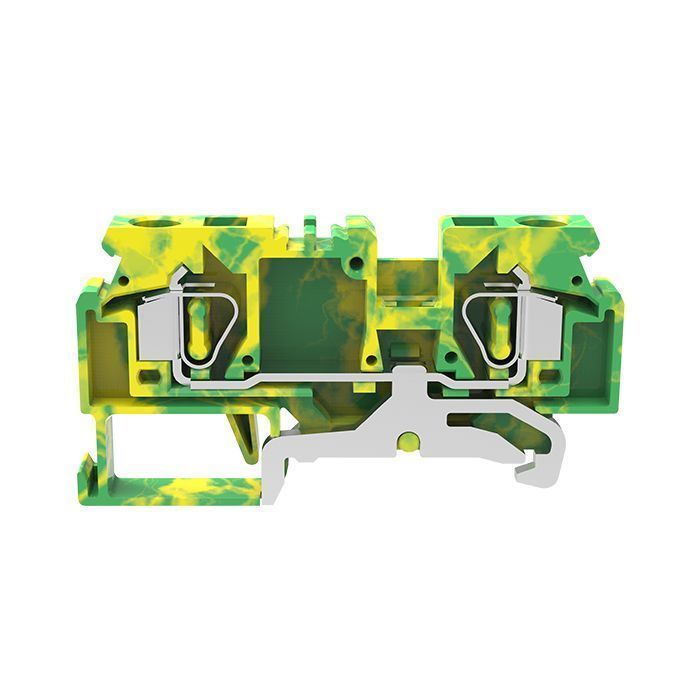

	11030000314	WS6-PE-01P-1C-00A(H)	Клемма заземления пружинная, Сечение: 0,5 кв.мм - 6 кв.мм, Ширина: 8,2 мм, Цвет: желто-зеленый, Тип монтажа: NS 35
	11060000121	D-WS6-01P-11-00A(H)	Крышка торцевая клеммы WS6, Цвет: серый

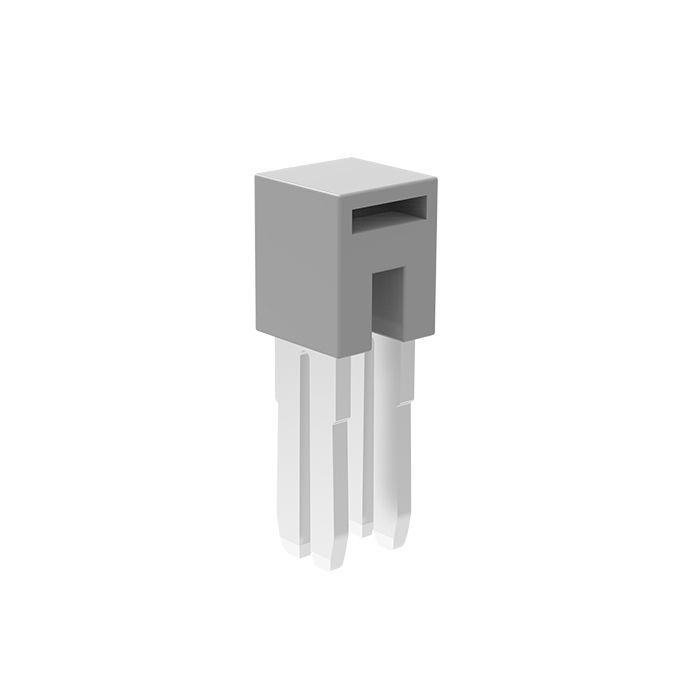

	92119900151	WFA6-01P-11-00A(H)	Перемычка для смежных клемм WS6, Цвет: серый

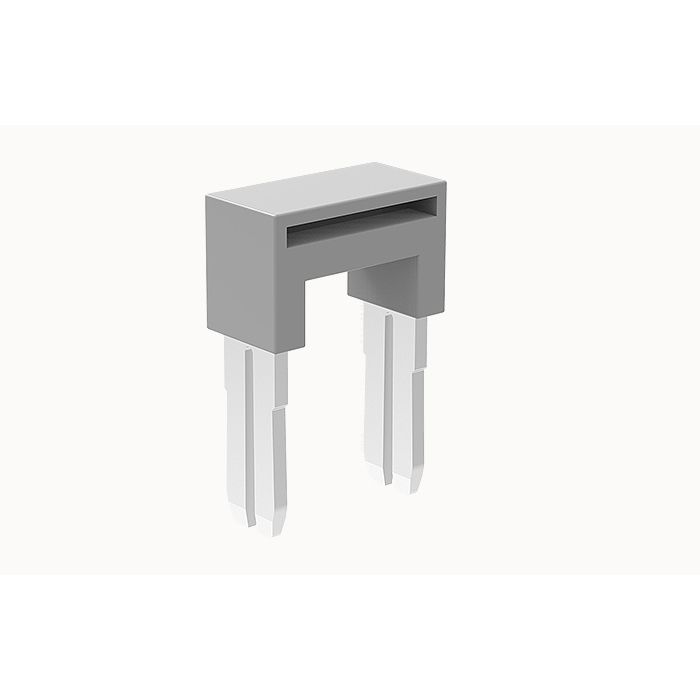

	92119900157	WFB6-01P-11-00A(H)	Перемычка мостиковая для клемм WS6, Цвет: серый

Пружинные клеммы 10мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000001	WS10-01P-11-00A(H)	Клемма проходная пружинная, Сечение: 0,2 кв.мм - 10 кв.мм, Ном. Ток: 57А, Ширина: 10 мм, Цвет: серый, Тип монтажа: NS 35
	11060000083	D-WS10-01P-11-00A(H)	Крышка торцевая клеммы WS10, Цвет: серый

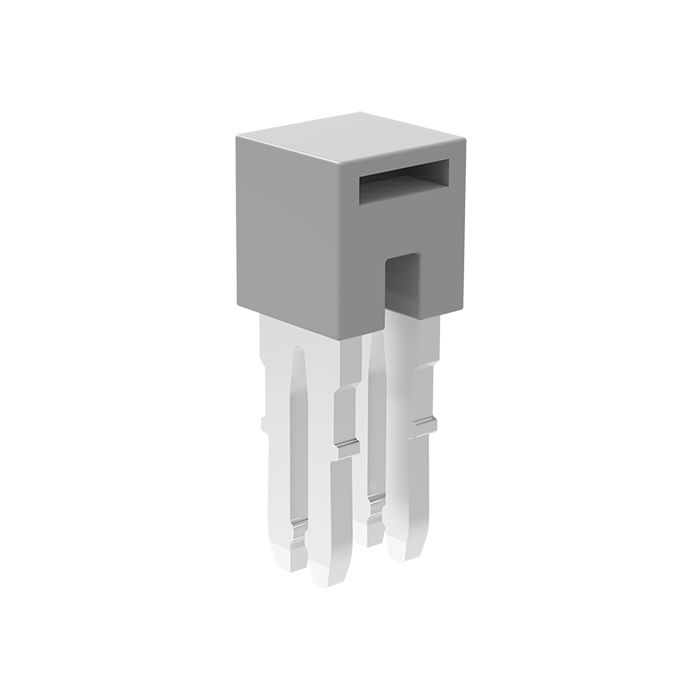

	92119900146	WFA10-01P-11-00A(H)	Перемычка для смежных клемм WS10, Цвет: серый

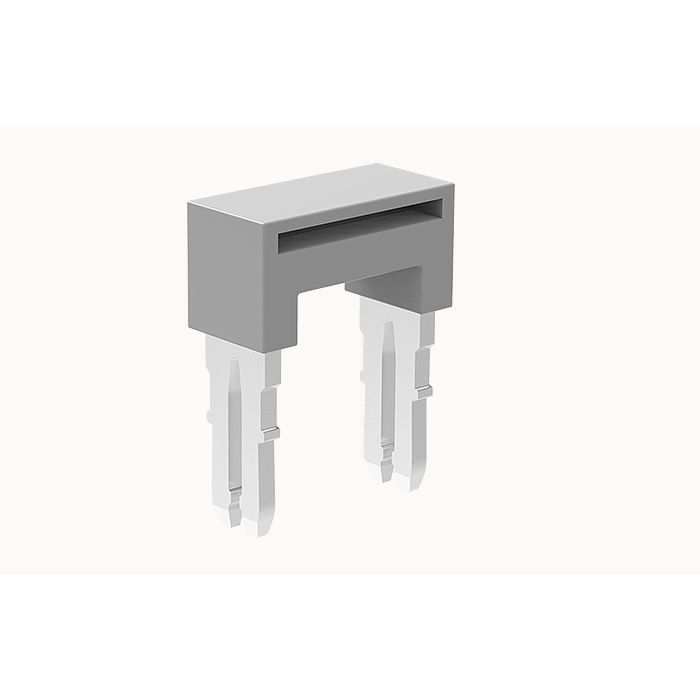

	92119900152	WFB10-01P-11-00A(H)	Перемычка мостиковая для клемм WS10, Цвет: серый

Пружинные клеммы 16мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000081	WS16-01P-11-00A(H)	Клемма проходная пружинная, Сечение: 0,2 кв.мм - 16 кв.мм, Ном. Ток: 76А, Ширина: 12 мм, Цвет: серый, Тип монтажа: NS 35
	11060000093	D-WS16-01P-11-00A(H)	Крышка торцевая клеммы WS16, Цвет: серый
	92119900148	WFA16-01P-11-00A(H)	Перемычка для смежных клемм WS16, Цвет: серый

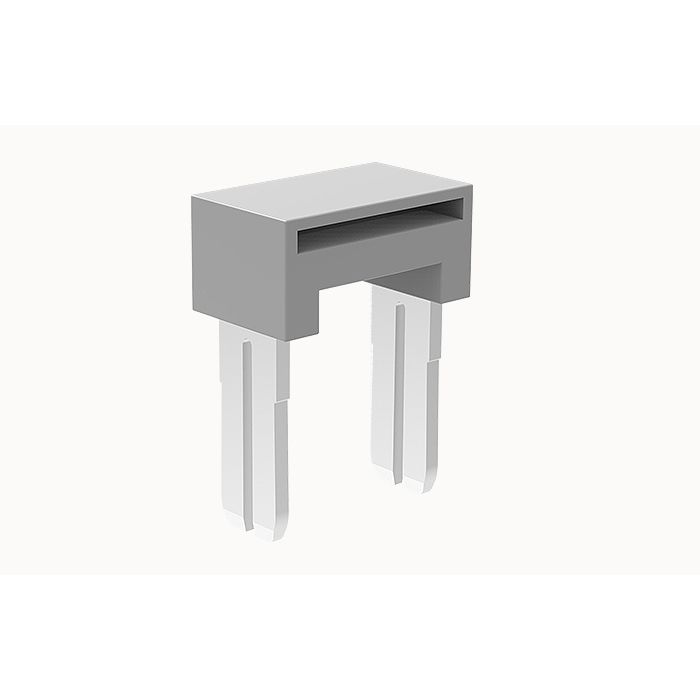

	92119900154	WFB16-01P-11-00A(H)	Перемычка мостиковая для клемм WS16, Цвет: серый

Пружинные клеммы 35мм²

Фото	Артикул	Наименование	Описание	Схема подключения
	11030000266	WS35-01P-11-00A(H)	Клемма проходная пружинная, Сечение: 2,5 кв.мм - 35 кв.мм, Ном. Ток: 125А, Ширина: 16 мм, Цвет: серый, Тип монтажа: NS 35

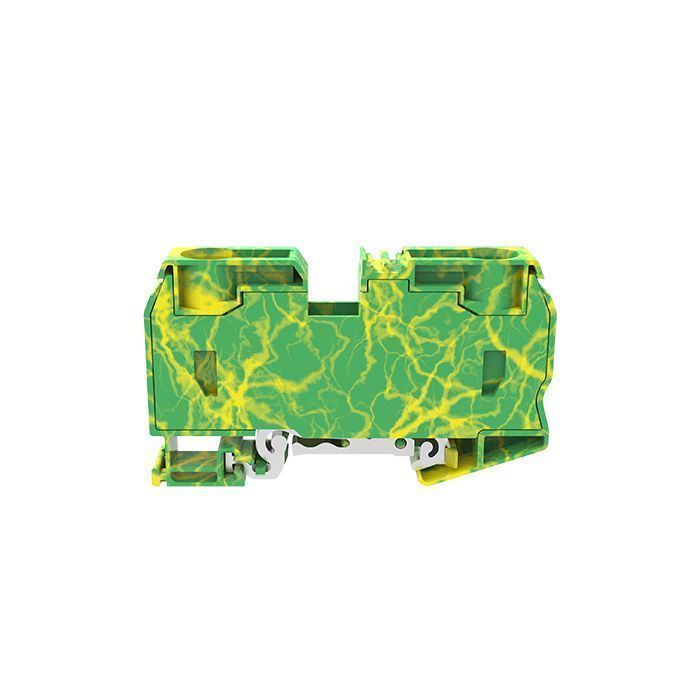

	11030000269	WS35-PE-01P-1C-00A(H)	Клемма заземления пружинная, Сечение: 2,5 кв.мм - 35 кв.мм, Ширина: 16 мм, Цвет: желто-зеленый, Тип монтажа: NS 35

Маркировка для клемм DEGSON

Маркировка для клемм проходных 2.5 мм²

Фото	Артикул	Наименование	Описание
	92118900129	ZB5-10P-19-00A(H)	Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900295	ZB5-10P-19-40A(H)	Маркировка клемм, символы 1…10, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900159	ZB5-10P-19-19A(H)	Маркировка клемм, символы 11…20, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900160	ZB5-10P-19-20A(H)	Маркировка клемм, символы 21…30, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900166	ZB5-10P-19-21A(H)	Маркировка клемм, символы 31…40, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900169	ZB5-10P-19-22A(H)	Маркировка клемм, символы 41…50, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900224	ZB5-10P-19-32A(H)	Маркировка клемм, символы 51…60, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900235	ZB5-10P-19-33A(H)	Маркировка клемм, символы 61…70, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900246	ZB5-10P-19-34A(H)	Маркировка клемм, символы 71…80, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900296	ZB5-10P-19-41A(H)	Маркировка клемм, символы 81…90, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900307	ZB5-10P-19-42A(H)	Маркировка клемм, символы 91…100, ориентация: горизонтально, ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS

Маркировка для клемм проходных 4 мм²

Фото	Артикул	Наименование	Описание
	92118900430	ZB6-10P-19-00A(H)	Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900431	ZB6-10P-19-09A(H)	Маркировка клемм, символы 1…10, ориентация: горизонтально, ширина маркировочного поля: 6,2мм,кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900440	ZB6-10P-19-10A(H)	Маркировка клемм, символы 11…20, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900448	ZB6-10P-19-11A(H)	Маркировка клемм, символы 21…30, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900459	ZB6-10P-19-12A(H)	Маркировка клемм, символы 31…40, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900469	ZB6-10P-19-13A(H)	Маркировка клемм, символы 41…50, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900503	ZB6-10P-19-17A(H)	Маркировка клемм, символы 51…60, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900508	ZB6-10P-19-18A(H)	Маркировка клемм, символы 61…70, ориентация: горизонтально, ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS

Маркировка для клемм проходных 6 мм²

Фото	Артикул	Наименование	Описание
	92118900578	ZB8-10P-19-00A(H)	Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario, ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900579	ZB8-10P-19-01A(H)	Маркировка клемм, символы 1…10, ориентация: горизонтально, ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900580	ZB8-10P-19-02A(H)	Маркировка клемм, символы 11…20, ориентация: горизонтально, ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900581	ZB8-10P-19-03A(H)	Маркировка клемм, символы 21…30, ориентация: горизонтально, ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900582	ZB8-10P-19-04A(H)	Маркировка клемм, символы 31…40, ориентация: горизонтально, ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS

Маркировка для клемм проходных 10 мм²

Фото	Артикул	Наименование	Описание
	92118900024	ZB10-10P-19-00A(H)	Маркировка клемм, пустая, печать: на плоттере Vario, ориентация: горизонтальная, кол-во маркировочных полей: 10; для клемм 10мм2, для серий DC, PC, DS, WS
	92118900025	ZB10-10P-19-01A(H)	Маркировка клемм, символы 1…10, ориентация: горизонтальная, печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2, для серий DC, PC, DS, WS
	92118900026	ZB10-10P-19-02A(H)	Маркировка клемм, символы 11…20, ориентация: горизонтальная, печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2, для серий DC, PC, DS, WS
	92118900027	ZB10-10P-19-03A(H)	Маркировка клемм, символы 21…30, ориентация: горизонтально, ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS
	92118900028	ZB10-10P-19-04A(H)	Маркировка клемм, символы 31…40, ориентация: горизонтально, ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS

Маркировка для клемм проходных 16 мм²

Фото	Артикул	Наименование	Описание
	92118901290	ZT12-10P-19-00A(H)	Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario, ширина маркировочного поля: 12,2мм, кол-во маркировочных полей: 10; для клемм серий DC, PC, DS, WS

Концевые стопоры для клемм

Фото	Артикул	Наименование	Описание
	11060000073	E-PC-01P-11-00A(H)	Стопор концевой винтовой, Цвет: серый, Ширина 9,5мм, Тип монтажа: NS 35

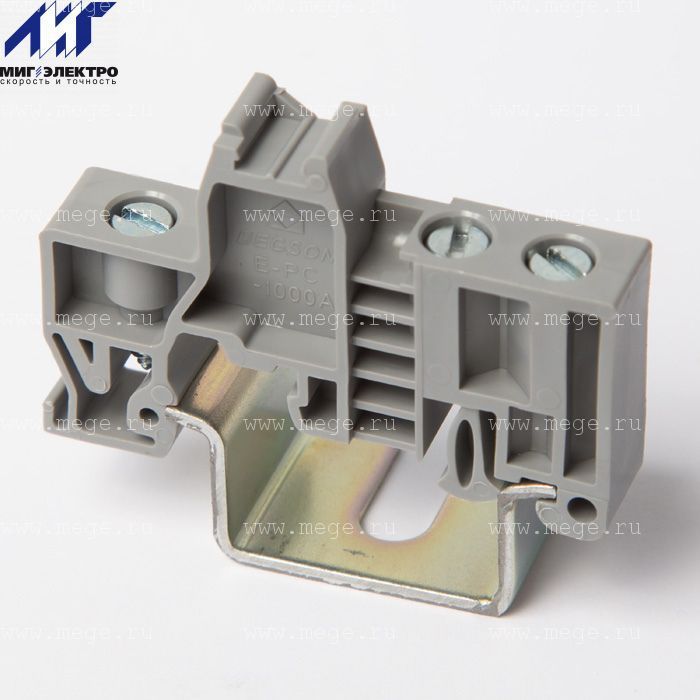

	11060000074	E-PC-01P-11-1000A(H)	Стопор концевой винтовой, Цвет: серый, Ширина 9,5мм, Тип монтажа: NS 35
	11060000214	DLM2-01P-17-00A(H)	Держатель групповой маркировки для концевого стопора E-PC
	11060000127	E-WS-01P-11-00A(H)	Стопор концевой вщелкивающийся, Цвет: серый, Ширина 10мм, Тип монтажа: NS
	11060000210	DBE-1-01P-11-00A(H)	Держатель маркировки клеммного ряда, Цвет: серый, Ширина: 15,6мм, Тип монтажа: NS 35.
	11060000666	E-PC-01P-11-1100A(H)	Стопор концевой винтовой, Цвет: серый, Ширина 9,5мм, Тип монтажа: NS 35

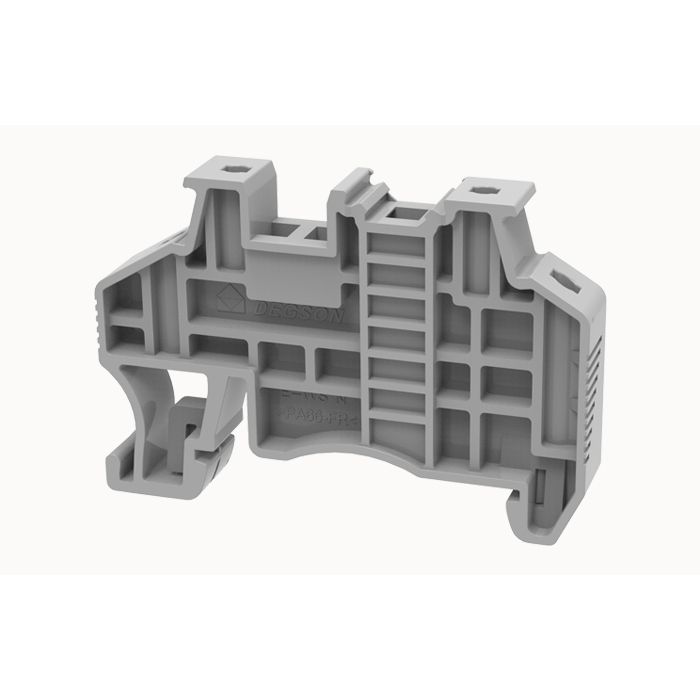

	11060000669	E-WS N-01P-11-00A(H)	Стопор концевой вщелкивающийся, Цвет: серый, Ширина 8мм, Тип монтажа: NS
	11060000573	KLM3-20x8-11-00A(H)	Держатель групповой маркировки, Цвет: серый, Размер маркировки: 20х8мм, Тип монтажа: в концевой стопор E-PC-1100A или E-WS N

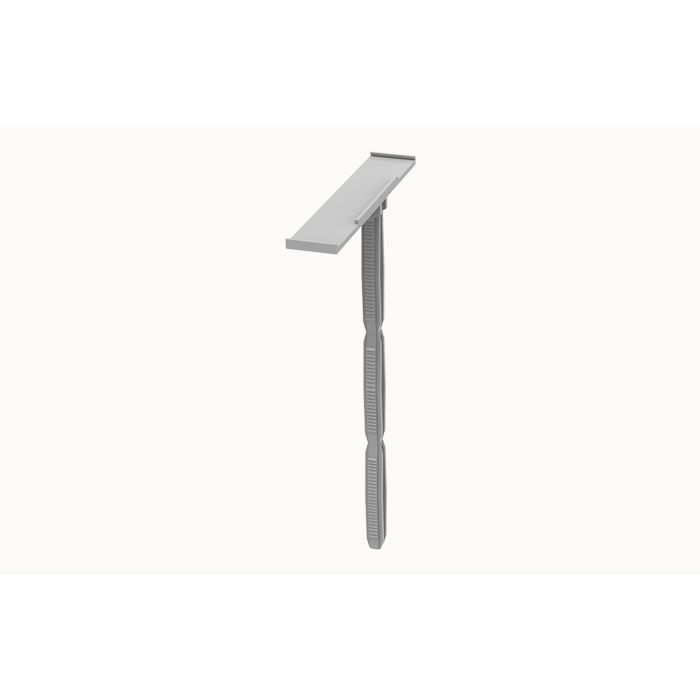

	11060000574	KLM3-44x8-11-00A(H)	Держатель групповой маркировки, Цвет: серый, Размер маркировки: 44х8мм, Тип монтажа: в концевой стопор E-PC-1100A или E-WS N

Совместимость концевых стопоров и маркировки

* Маркировка ZB предназначена в основном для клемм. Однако ZB10 в качестве альтернативы можно использовать и на некоторых концевых стопорах, приведенных в таблице.
