Промежуточные реле (220В и 24В) DEGSON

09.08.2022

Решение

Промежуточные реле DEGSON устанавливаются в щитах автоматики в цепях управления. Данный тип реле позволяет осуществить гальваническую развязку цепей управления, а также коммутировать как одну, так и несколько независимых друг от друга выходных цепей. Например, промежуточные реле могут управлять сигнализацией либо питать катушки управления контакторов для пуска/останова/реверса контакторов.

Исполнение

Промежуточные реле DEGSON имеют прозрачный пластиковый корпус (кроме ультратонких реле) для мониторинга состояния, материал контактов из различных сплавов серебра (AgNi, AgSnO2) для защиты от окисления.

Монтаж

Реле монтируются в розетку, предназначенную для непосредственной установки на монтажную DIN-рейку 35мм. Для фиксации реле в розетке необходимы фиксаторы (пластиковые или металлические). Практически все розетки для промежуточных реле DEGSON имеют в комплектации фиксатор.

На данный момент промежуточные реле DEGSON могут стать успешной альтернативой при поиске аналогов промежуточных реле производителей, ушедших с рынка РФ. На вопрос «Чем заменить реле Schneider Electric?» китайский производитель Дегсон уже сейчас может выступать как достойный ответ на возможную замену Шнейдер Электрик в сегменте релейного оборудования, а именно – промежуточных реле для различных задач в промышленности и на производстве.

Технические данные

Промежуточные ультратонкие реле на 6А. Реле DEGSON серии DRPS

Заказной артикул реле	Кол-во контактов	Ном. ток	Напряжение управления реле	Заказной артикул цоколя	Тип зажима провода	Напряжение управления (в сборе с колодкой)	Артикул реле в сборе с розеткой
DRPS-1C-D24-06A(H)	1CO	6A	24V DC	DPSF06A-E3-00A(H) *	Винтовой зажим	24V DC	DRPSK-1C-D24-06A(H)
DRPS-1C-D24-06A(H)			24V DC	DPSF05A-E1-00A(H)		24V AC/DC	DRPSK-1C-U24-06A(H)
DRPS-1C-D60-06A(H)			60V DC	DPSF05B-E1-00A(H)		220V AC	DRPSK-1C-U220-06A(H)

* Ориентировочно в октябре 2023 года розетка DPSF06A-E3 планируется к выведению из ассортимента. Вместо нее будет предлагаться розетка DPSF05A-E1-00A(H) с универсальным напряжением питания.

!! Забегая вперед, хотелось бы упомянуть о том, что в ближайшее время в ассортименте промежуточных реле DEGSON появятся также розетки с зажимами Push-in. Использование данной технологии подключения проводов позволит сократить время монтажа и увеличить его надежность.

В качестве аксессуаров для ультратонких промежуточных реле компания DEGSON предлагает шины-гребенки для распределения питания до 20 полюсов. Шины являются разрезаемыми, но резать их нужно только специальным инструментом!

Заказной артикул реле	Кол-во полюсов	Цвет	Инструмент
DBA20-6-12-00A(H)	20	Синий
DBA20-6-13-00A(H)		Черный
DBA20-6-16-00A(H)		Красный

Промежуточные компактные реле на 8А. Реле DEGSON серии DRPB

Заказной артикул реле	Кол-во контактов	Ном. ток	Напряжение управления реле	Заказной артикул цоколя	Тип зажима провода	Модули защиты	Опции реле
DRPB-2C-D24-06A(H)	2CO	8A	24V DC	DSRC08A-F3-00A(H)	Винтовой зажим	DMD	нет

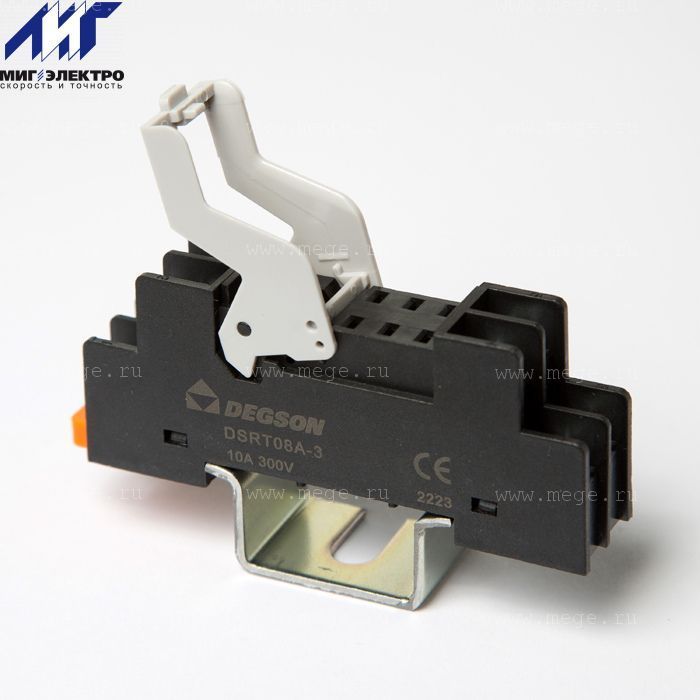

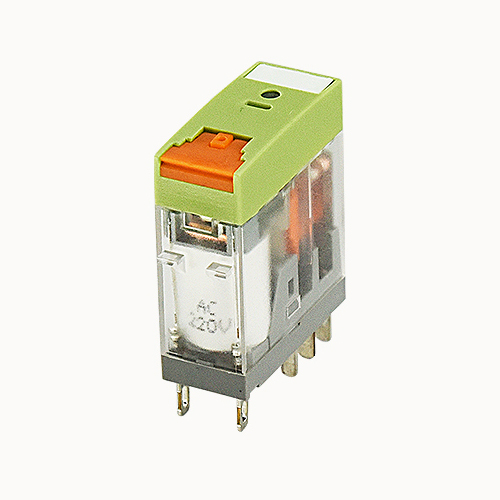

Промежуточные реле 8А и 12А. Реле DEGSON серии DRPT

Заказной артикул реле	Кол-во контактов	Ном. ток	Напряжение управления реле	Заказной артикул цоколя	Тип зажима провода	Модули защиты	Опции реле
DRPT-1C-LR-D24-02A(H)	1CO	12A	24V DC	DSRT05A-F3-00A(H)	Винтовой зажим	DMD	Тестовая кнопка; Механическая индикация; LED индикация.
DRPT-1C-LR-A220-02A(H)			220V AC
DRPT-2C-LR-D24-02A(H)	2CO	8A	24V DC	DSRT08A-F3-00A(H)
DRPT-2C-LR-A220-02A(H)			220V AC

Промежуточные реле на 10А и 5А. Реле DEGSON серии DRPE

Заказной артикул реле	Кол-во контактов	Ном. ток	Напряжение управления реле	Заказной артикул цоколя	Тип зажима провода	Модули защиты	Опции реле
DRPE-2CH-LR-D24-07A(H)	2CO	10A	24V DC	DPKF08A-F3-00A(H) DPKF14A-F3-00A(H)	Винтовой зажим	DMD	Тестовая кнопка; Механическая индикация; LED индикация.
DRPE-2CH-LR-A220-07A(H)			220V AC
DRPE-4C-LR-D24-07A(H)	4CO	5A	24V DC	DPKF14A-F3-00A(H)
DRPE-4C-LR-A220-07A(H)			220V AC

Промежуточные реле на 10А. Реле DEGSON серии DRPL

Заказной артикул реле	Кол-во контактов	Ном. ток	Напряжение управления реле	Заказной артикул цоколя	Тип зажима провода	Модули защиты	Опции реле
DRPL-2C-L-A220-02A(H)	2CO	10A	220V AC	DPTF08A-E3-00A(H)	Винтовой зажим	DMD	LED индикация.
DRPL-2C-L-D24-02A(H)			24V DC
DRPL-4C-L-A220-02A(H)	4CO		220V AC	DPTF14A-E3-00A(H)
DRPL-4C-L-D24-02A(H)			24V DC

Для защиты катушек реле от перенапряжений дополнительно используются специальные модули защиты DMD. Данные модули совместимы не со всеми типами розеток для реле. В выше приведенных таблицах указаны розетки, которые с такими модулями совместимы и являются складскими для нашей компании. Следующие модули защиты заказаны на наш склад:

Заказной артикул модуля защиты модуля защиты	Напряжение	Описание	Совместимые колодки
DMD-LD-6/24V-00Z(H)	6…24V DC	Диод + LED	DSRC05A-F3 / DSRC08A-F3 DSRT05A-F3 / DSRT08A-F3 DPKF08A-F3 / DPKF14A-F3 DPTF08A-E3 / DPTF14A-E3
DMD-ML1-240V-00Z(H)	110-240V AC/DC	Варистор + LED
DMD-ML1-24V-00Z(H)	24V AC/DC	Варистор + LED

Аналоги реле других производителей

Phoenix Contact

Аналоги реле Phoenix Contact (Феникс Контакт) на замену: интерфейсные реле Degson и розетка (колодка)

Phoenix Contact				DEGSON
Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)	Реле интерфейсное (в сборе)	Опции	Реле	Розетка
2966171 PLC-RSC- 24DC/21	LED индикация Защита катушки управления от перенапряжений	2961105 REL-MR- 24DC/21	2966016 PLC-BSC- 24DC/21	DRPSK-1C-D24-06A(H) DRPSK-1C-U24-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D24-06A(H)	DPSF06A-E3-00A(H) DPSF05A-E1-00A(H)
2966207 PLC-RSC-230UC/21		2961118 REL-MR- 60DC/21	2966045 PLC-BSC-230UC/21	DRPSK-1C-U220-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D60-06A(H)	DPSF05B-E1-00A(H)
2967060 PLC-RSC- 24DC/21-21		2961192 REL-MR- 24DC/21-21	2967015 PLC-BSC- 24DC/21-21	DRPBS-2C-LD-D24-06A(H)	Защита катушки управления заказывается отдельно: арт. DMD-LD-6/24V-00A(H)	DRPB-2C-D24-06A(H)	DSRC08A-F3-00A(H)

Аналог реле Phoenix Contact (Феникс Контакт) на замену: промежуточное реле Degson и розетка (колодка)

Phoenix Contact			DEGSON
Реле	Розетка	Опции	Реле	Розетка	Опции
2987888	2900930 RIF-1-BSC/2X21 2900953 RIF-RH-1	Тестовая кнопка Механический индикатор LED индикатор Безинерционный диод (для катушки DC)	DRPT-1C-LR-D24-02A(H)	DSRT05A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
2987914			DRPT-1C-LR-A220-02A(H)
2987943			DRPT-2C-LR-D24-02A(H)	DSRT08A-F3-00A(H)
2987972			DRPT-2C-LR-A220-02A(H)
2903660	2900932 RIF-2-BSC/4X21 2900954 RIF-RH-2	Тестовая кнопка Механический индикатор LED индикатор Безинерционный диод (для катушки DC)	DRPE-2CH-LR-D24-07A(H)	DPTF08A-E3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
2903668			DRPL-2C-L-A220-02A(H)
2903677			DRPE-4C-LR-D24-07A(H)	DPTF14A-E3-00A(H)
2903688			DRPE-4C-LR-A220-07A(H)
Нет прямых аналогов	–	–	DRPL-2C-L-D24-02A(H)	DPTF08A-E3-00A(H)	LED индикация
			DRPL-2C-L-A220-02A(H)
			DRPL-4C-L-D24-02A(H)	DPTF14A-E3-00A(H)
			DRPL-4C-L-A220-02A(H)

OMRON

Аналоги Omron реле G2RV на замену: интерфейсные реле Degson и розетка (колодка)

OMRON				DEGSON
Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)	Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)
G2RV-SR700-24 VDC	Механический индикатор LED индикатор	G2RV-1-S DC21	Нет	DRPSK-1C-D24-06A(H) DRPSK-1C-U24-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D24-06A(H)	DPSF06A-E3-00A(H) DPSF05A-E1-00A(H)
G2RV-SL700-230 VAC	Механический индикатор LED индикатор	G2RV-1-S DC48	Нет	DRPSK-1C-U220-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D60-06A(H)	DPSF05B-E1-00A(H)
Аналогов нет. Только для печатного монтажа.				DRPBS-2C-LD-D24-06A(H)	Защита катушки управления заказывается отдельно: арт. DMD-LD-6/24V-00A(H)	DRPB-2C-D24-06A(H)	DSRC08A-F3-00A(H)

Аналоги реле Omron (Омрон): промежуточное реле Degson и розетка (колодка)

OMRON			DEGSON
Реле	Розетка	Опции	Реле	Розетка	Опции
G2R-1-SNI 24VDC (S)	P2RFZ-05-E	Тестовая кнопка Механическая индикация LED индикация	DRPT-1C-LR-D24-02A(H)	DSRT05A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
G2R-1-SNI 230VAC (S)			DRPT-1C-LR-A220-02A(H)
G2R-2-SNI 24V DC (S)	P2RFZ-08-E		DRPT-2C-LR-D24-02A(H)	DSRT08A-F3-00A(H)
G2R-1-SNI 230VAC (S)			DRPT-2C-LR-A220-02A(H)
LY2N 24VDC	PTFZ-08-E	LED индикация	DRPL-2C-L-D24-02A(H)	DPTF08A-E3-00A(H)	LED индикация
LY2N 230VAC			DRPL-2C-L-A220-02A(H)
LY4N 24VDC	PTFZ-14-E		DRPL-4C-L-D24-02A(H)	DPTF14A-E3-00A(H)
LY4N 230VAC			DRPL-4C-L-A220-02A(H)
MY2IN 24DC (S)	PYF14-ESS-B	Тестовая кнопка Механическая индикация LED индикация	DRPE-2CH-LR-D24-07A(H)	DPKF14A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
MY2IN 220/240VAC (S)			DRPE-2CH-LR-A220-07A(H)
MY2IN 24DC (S)			DRPE-4C-LR-D24-07A(H)
MY4IN 220/240VAC (S)			DRPE-4C-LR-A220-07A(H)

RELPOL

Аналоги RELPOL реле RM699B/ RM84 на замену: интерфейсные реле Degson и розетка (колодка)

RELPOL				DEGSON
Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)	Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)
SIR6W-24VDC-R	LED индикация Защита катушки управления от перенапряжений	RM699BV-3011-85-1024	6W-6-24VDC	DRPSK-1C-D24-06A(H) DRPSK-1C-U24-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D24-06A(H)	DPSF06A-E3-00A(H) DPSF05A-E1-00A(H)
SIR6W-220-240VAC/DC-R		RM699BV-3011-85-1060	6W-220-240V-U	DRPSK-1C-U220-06A(H)		DRPS-1C-D60-06A(H)	DPSF05B-E1-00A(H)
PI84-024DC-M41G-TS-2012 *		RM84-2012-36-1024	GZT80 + GZT80-0040	DRPBS-2C-LD-D24-06A(H) *		DRPB-2C-D24-06A(H)	DSRC08A-F3-00A(H)

* В состав интерфейсного реле (в сборе) PI84-024DC-M41G-TS-2012 дополнительно входит диодный модуль M41G, а в состав DRPBS-2C-LD-D24-06A(H) соответственно модуль DMD-LD-6/24V-00A(H).

Аналоги реле RELPOL серий RMP84/ RMP85/ RY2/ R2N/ R4N: промежуточное реле Degson и розетка (колодка)

RELPOL			DEGSON
Реле	Розетка	Опции	Реле	Розетка	Опции
RMP85-2011-25-1024-WTL	GZF80 + GZT80-0040	Тестовая кнопка Механическая индикация LED индикация	DRPT-1C-LR-D24-02A(H)	DSRT05A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
RMP85-2011-25-5230-WTL			DRPT-1C-LR-A220-02A(H)
RMP84-2012-25-5230-WTL			DRPT-2C-LR-D24-02A(H)	DSRT08A-F3-00A(H)
RMP84-2012-25-5230-WTL			DRPT-2C-LR-A220-02A(H)
RY2-2012-26-1024	GZY2G + GZY2G-0041	LED индикация	DRPL-2C-L-D24-02A(H)	DPTF08A-E3-00A(H)	LED индикация
RY2-2012-26-5230			DRPL-2C-L-A220-02A(H)
Нет аналогов	–	–	DRPL-4C-L-D24-02A(H)	DPTF14A-E3-00A(H)
			DRPL-4C-L-A220-02A(H)
R2N-2012-23-1024-WTL	GZM2 + GZT4-0040	Тестовая кнопка Механическая индикация LED индикация	DRPE-2CH-LR-D24-07A(H)	DPKF14A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
R2N-2012-23-5230-WTL			DRPE-2CH-LR-A220-07A(H)
R4N-2014-23-1024-WTL	GZM4 + GZT4-0040		DRPE-4C-LR-D24-07A(H)
R4N-2014-23-5230-WTL			DRPE-4C-LR-A220-07A(H)

Schneider Electric

Аналоги Schneider Electric реле RSL/RSB на замену: интерфейсные реле Degson и розетка (колодка)

Schneider Electric				DEGSON
Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)	Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)
RSL1PVBU	LED индикация Защита катушки управления от перенапряжений	RSL1AB4BD	RSLZVA1	DRPSK-1C-D24-06A(H) DRPSK-1C-U24-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D24-06A(H)	DPSF06A-E3-00A(H) DPSF05A-E1-00A(H)
RSL1PVPU		RSL1AB4ND	RSLZVA4	DRPSK-1C-U220-06A(H)		DRPS-1C-D60-06A(H)	DPSF05B-E1-00A(H)
RSB2A080BD *		RSB2A080BD	RSZE1S48M	DRPBS-2C-LD-D24-06A(H) *		DRPB-2C-D24-06A(H)	DSRC08A-F3-00A(H)

* В состав интерфейсного реле (в сборе) RSB2A080BD дополнительно входит диодный модуль RZM031RB, а в состав DRPBS-2C-LD-D24-06A(H) соответственно модуль DMD-LD-6/24V-00A(H).

Аналоги Schneider Electric реле RXG / RXM / RPM (Шнайдер Электрик): промежуточное реле Degson и розетка (колодка)

Schneider Electric			DEGSON
Реле	Розетка	Опции	Реле	Розетка	Опции
RXG12BD	RGZE1S35M	Тестовая кнопка Механическая индикация LED индикация	DRPT-1C-LR-D24-02A(H)	DSRT05A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
RXG12P7			DRPT-1C-LR-A220-02A(H)
RXG22BD	RGZE1S48M		DRPT-2C-LR-D24-02A(H)	DSRT08A-F3-00A(H)
RXG22P7			DRPT-2C-LR-A220-02A(H)
RPM22BD *	RPZF2	Тестовая кнопка Механическая индикация LED индикация	DRPL-2C-L-D24-02A(H)	DPTF08A-E3-00A(H)	LED индикация
RPM22P7 *			DRPL-2C-L-A220-02A(H)
RPM42BD *	RPZF4		DRPL-4C-L-D24-02A(H)	DPTF14A-E3-00A(H)
RPM42P7 *			DRPL-4C-L-A220-02A(H)
RXM2AB2BD	RXZE2M114M	Тестовая кнопка Механическая индикация LED индикация	DRPE-2CH-LR-D24-07A(H)	DPKF14A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
RXM2AB2P7			DRPE-2CH-LR-A220-07A(H)
RXM4AB2BD			DRPE-4C-LR-D24-07A(H)
RXM4AB2P7			DRPE-4C-LR-A220-07A(H)

* У реле Schneider Electric серии RPM номинальный ток 15А на контакт, в то время как у реле DEGSON серии DRPL только 10А на контакт.

Finder

Аналоги Finder реле 38.51/38.52 * на замену: интерфейсные реле Degson и розетка (колодка)

FINDER				DEGSON
Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)	Реле интерфейсное (в сборе)	Опции	Реле (отдельно)	Розетка (отдельно)
38.51.7.024.0050 38.51.0.024.0060	LED индикация Защита катушки управления от перенапряжений	34.51.7.024.0010	93.01.7.024 93.01.0.024	DRPSK-1C-D24-06A(H) DRPSK-1C-U24-06A(H)	LED индикация Защита катушки управления от перенапряжений	DRPS-1C-D24-06A(H)	DPSF06A-E3-00A(H) DPSF05A-E1-00A(H)
38.51.0.240.0060		34.51.7.060.0010	93.01.0.240	DRPSK-1C-U220-06A(H)		DRPS-1C-D60-06A(H)	DPSF05B-E1-00A(H)
38.52.7.024.0050 **		41.52.9.024.0010	93.02.7.024	DRPBS-2C-LD-D24-06A(H)		DRPB-2C-D24-06A(H)	DSRC08A-F3-00A(H)

* Аналогичные реле с 1CO контактом имеются также и в 39ой серии реле Finder. Однако кол-во вариантов довольно велико, поэтому в данном материале мы решили ограничиться только 38ой серией.

** У реле Finder 38.52 отдельно не предусмотрена установка модуля защиты от перенапряжений, поскольку в конструктиве розетки уже имеется соответствующая схема зашиты.

Аналоги Finder реле 40ой, 55ой и 56ой серий на замену: промежуточное реле Degson и розетка (колодка)

FINDER			DEGSON
Реле	Розетка	Опции	Реле	Розетка	Опции
40.51.9.024.0000	9505SPA 95059SMA	Тестовая кнопка Механическая индикация LED индикация	DRPT-1C-LR-D24-02A(H)	DSRT05A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
40.51.8.230.0000			DRPT-1C-LR-A220-02A(H)
40.52.9.024.0000			DRPT-2C-LR-D24-02A(H)	DSRT08A-F3-00A(H)
40.52.8.230.0000			DRPT-2C-LR-A220-02A(H)
56.32.9.024.0040 *	96.02SMA	Тестовая кнопка Механическая индикация LED индикация	DRPL-2C-L-D24-02A(H)	DPTF08A-E3-00A(H)	LED индикация
56.32.8.230.0040 *			DRPL-2C-L-A220-02A(H)
56.34.9.024.0040 *	96.04SMA		DRPL-4C-L-D24-02A(H)	DPTF14A-E3-00A(H)
56.34.8.230.0040 *			DRPL-4C-L-A220-02A(H)
55.32.9.024.0040	94.04.9SPA 94049SMA	Тестовая кнопка Механическая индикация LED индикация	DRPE-2CH-LR-D24-07A(H)	DPKF14A-F3-00A(H)	Тестовая кнопка Механическая индикация LED индикация
55.32.8.230.0040			DRPE-2CH-LR-A220-07A(H)
55.34.9.024.0040			DRPE-4C-LR-D24-07A(H)
55.34.8.230.0040			DRPE-4C-LR-A220-07A(H)

* У реле Finder 60ой серии номинальный ток 12А на контакт, в то время как у реле DEGSON серии DRPL только 10А на контакт.
